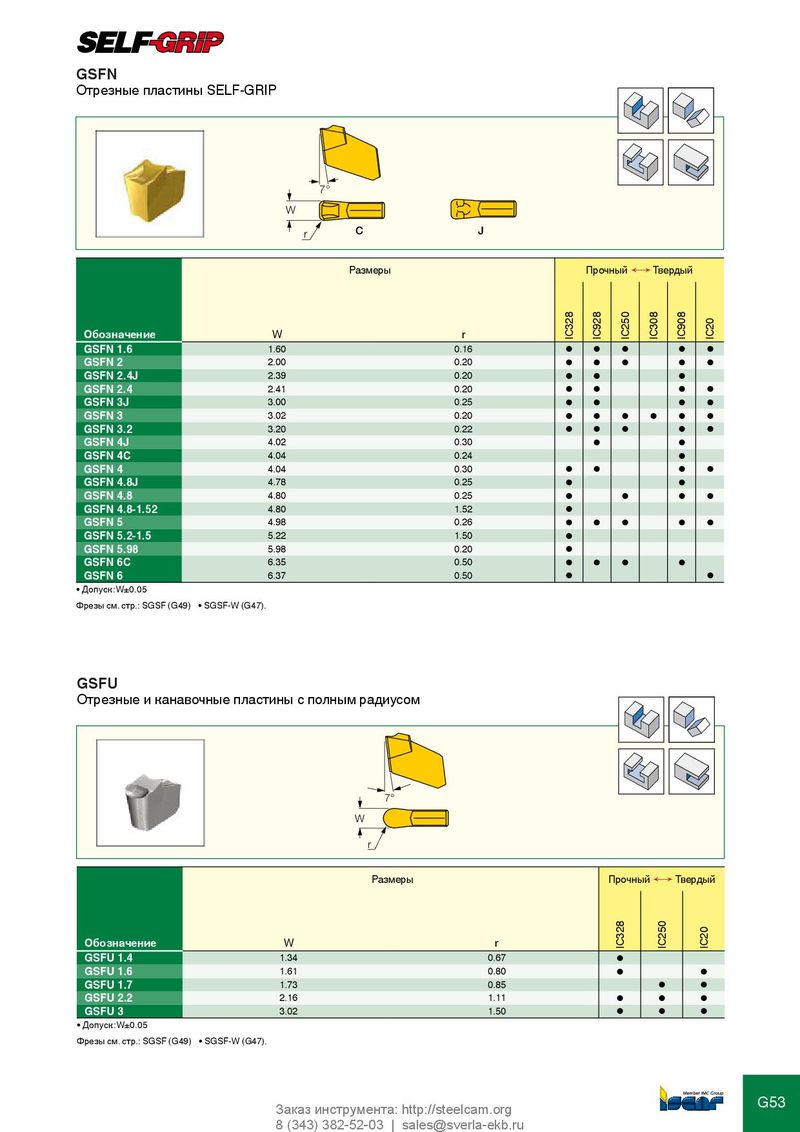

GSFN
Отрезные пластины SELF-GRIP
7°
W
r C J
| Размеры | Проч | ный | ÖТв | ердый | |||
| Обозначение | W r | IC328 | IC928 | IC250 | IC308 | IC908 | IC20 |
| GSFN 1.6 | 1.60 0.16 | l | l | l | l | l | |
| GSFN 2 | 2.00 0.20 | l | l | l | l | l | |
| GSFN 2.4J | 2.39 0.20 | l | l | l | |||
| GSFN 2.4 | 2.41 0.20 | l | l | l | l | ||
| GSFN 3J | 3.00 0.25 | l | l | l | l | ||
| GSFN 3 | 3.02 0.20 | l | l | l | l | l | l |
| GSFN 3.2 | 3.20 0.22 | l | l | l | l | l | |
| GSFN 4J | 4.02 0.30 | l | l | ||||
| GSFN 4C | 4.04 0.24 | l | |||||
| GSFN 4 | 4.04 0.30 | l | l | l | l | ||
| GSFN 4.8J | 4.78 0.25 | l | l | ||||
| GSFN 4.8 | 4.80 0.25 | l | l | l | l | ||
| GSFN 4.8-1.52 | 4.80 1.52 | l | |||||
| GSFN 5 | 4.98 0.26 | l | l | l | l | l | |
| GSFN 5.2-1.5 | 5.22 1.50 | l | |||||
| GSFN 5.98 | 5.98 0.20 | l | |||||
| GSFN 6C | 6.35 0.50 | l | l | l | l | ||
| GSFN 6 | 6.37 0.50 | l | l |
- Допуск:W±0.05
Фрезы см. стр.: SGSF (G49) SGSF-W (G47).
GSFU
Отрезные и канавочные пластины с полным радиусом
7°
W
r
Размеры Прочный Ö Твердый
| Обозначение | W | r | |||
| GSFU 1.4 | 1.34 | 0.67 | |||
| l | |||||
| GSFU 1.6 | 1.61 | 0.80 | |||
| l | l | ||||
| GSFU 1.7 | 1.73 | 0.85 | l | l | |
| GSFU 2.2 | 2.16 | 1.11 | l | l | l |
| GSFU 3 | 3.02 | 1.50 | l | l | l |
- Допуск:W±0.05
Фрезы см. стр.: SGSF (G49) SGSF-W (G47).
