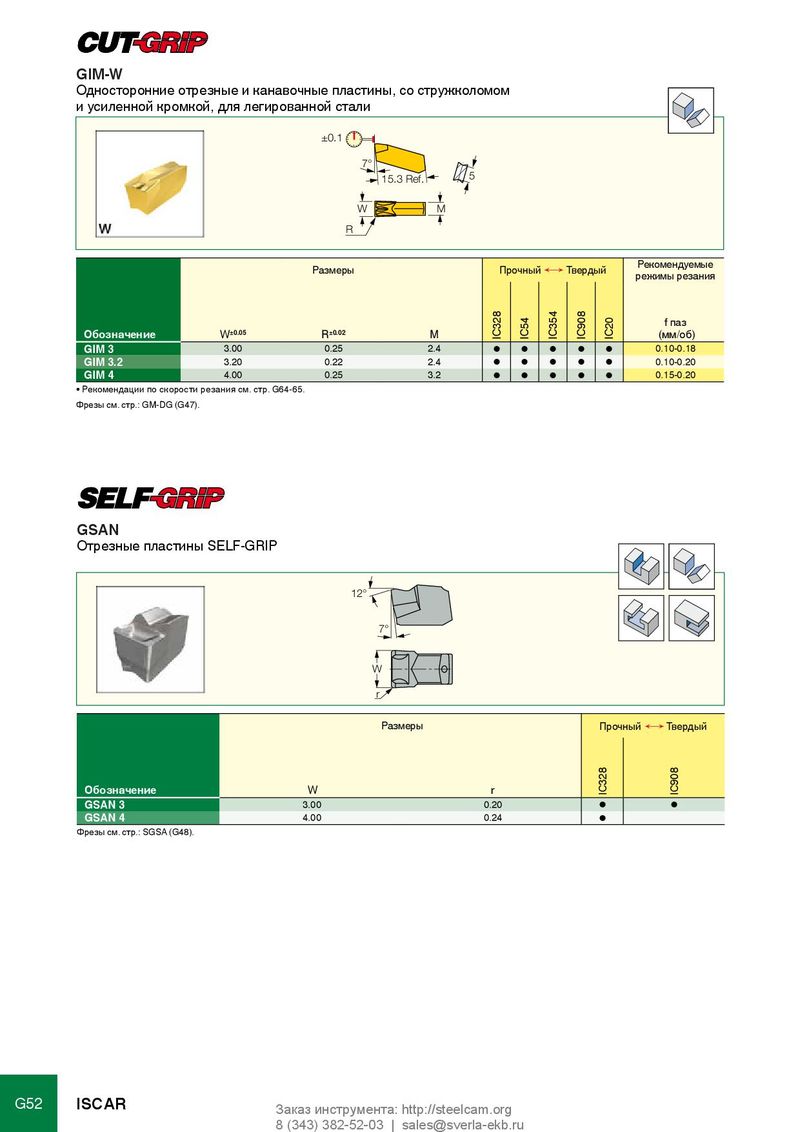

GIM-W
Односторонние отрезные и канавочные пластины, со стружколомом
и усиленной кромкой, для легированной стали
±0.1
7°
15.3 Ref. 5
W M
R
Размеры Рекомендуемые Прочный Ö Твердый режимы резания
f паз
| Обозначение | W±0.05 | R±0.02 | M | (мм/об) | |||||
| GIM 3 | 3.00 | 0.25 | 2.4 | l | l | l | l | l | 0.10-0.18 |
| GIM 3.2 | 3.20 | 0.22 | 2.4 | 0.10-0.20 | |||||
| l | l | l | l | l | |||||
| GIM 4 | 4.00 | 0.25 | 3.2 | l | l | l | l | l | 0.15-0.20 |
- Рекомендации по скорости резания см. стр. G64-65.
Фрезы см. стр.: GM-DG (G47).
GSAN
Отрезные пластины SELF-GRIP
12°
7°
W
r
Размеры Прочный Ö Твердый
| Обозначение | W | r | ||
| GSAN 3 | 3.00 | 0.20 | ||
| l | l | |||
| GSAN 4 | 4.00 | 0.24 | l |
Фрезы см. стр.: SGSA (G48).
