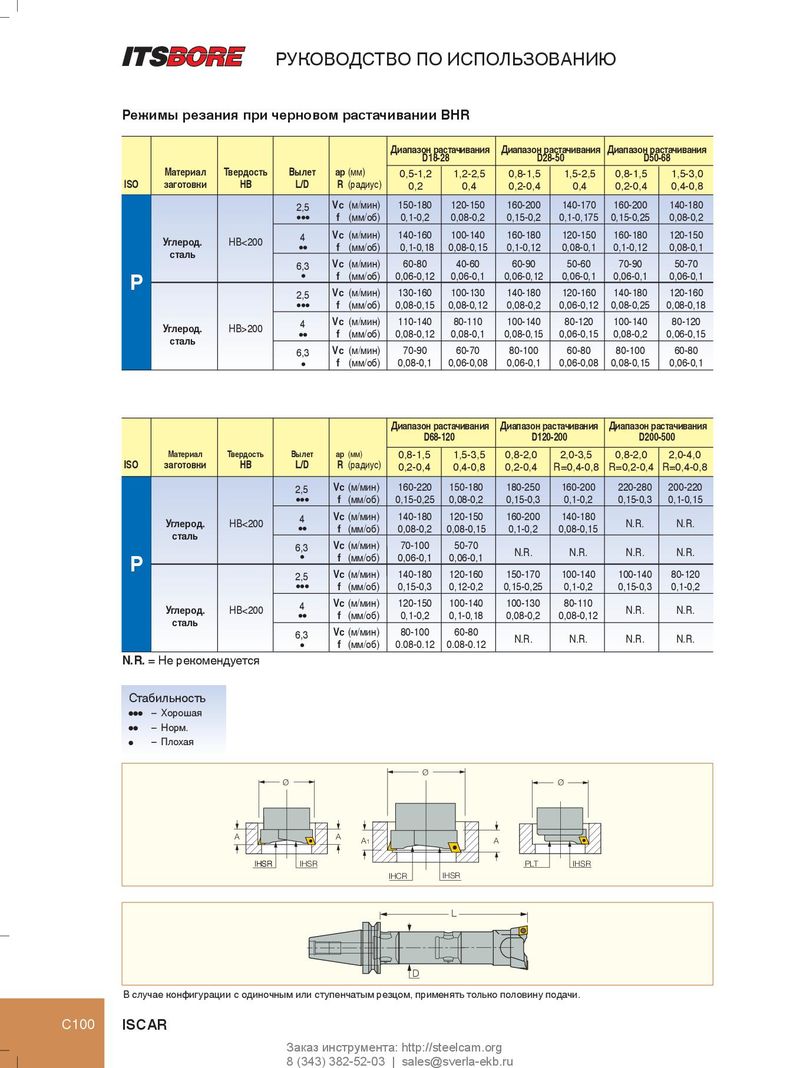

Режимы резания при черновом растачивании BHR
| Диапазон р D18- | астачивания 28 | Диапазон р D2 | астачивания 8-50 | Диапазон р D5 | астачивания 0-68 | |||||
| ISO | Материал заготовки | Твердость HB | Вылет L/D | ap(мм) R(радиус) | 0,5-1,2 0,2 | 1,2-2,5 0,4 | 0,8-1,5 0,2-0,4 | 1,5-2,5 0,4 | 0,8-1,5 0,2-0,4 | 1,5-3,0 0,4-0,8 |
| 2,5 | Vc(м/мин) | 150-180 | 120-150 | 160-200 | 140-170 | 160-200 | 140-180 | |||
| ••• | f(мм/об) | 0,1-0,2 | 0,08-0,2 | 0,15-0,2 | 0,1-0,175 | 0,15-0,25 | 0,08-0,2 | |||
| Углерод. сталь | HB | 4 •• | Vc(м/мин) f(мм/об) | 140-160 0,1-0,18 | 100-140 0,08-0,15 | 160-180 0,1-0,12 | 120-150 0,08-0,1 | 160-180 0,1-0,12 | 120-150 0,08-0,1 | |
| 6,3 | Vc(м/мин) | 60-80 | 40-60 | 60-90 | 50-60 | 70-90 | 50-70 | |||
| P | • | f(мм/об) | 0,06-0,12 | 0,06-0,1 | 0,06-0,12 | 0,06-0,1 | 0,06-0,1 | 0,06-0,1 | ||
| 2,5 | Vc(м/мин) | 130-160 | 100-130 | 140-180 | 120-160 | 140-180 | 120-160 | |||
| ••• | f(мм/об) | 0,08-0,15 | 0,08-0,12 | 0,08-0,2 | 0,06-0,12 | 0,08-0,25 | 0,08-0,18 | |||
| Углерод. | HB>200 | 4 •• | Vc(м/мин) f(мм/об) | 110-140 0,08-0,12 | 80-110 0,08-0,1 | 100-140 0,08-0,15 | 80-120 0,06-0,15 | 100-140 0,08-0,2 | 80-120 0,06-0,15 | |
| сталь | 6,3 | Vc(м/мин) | 70-90 | 60-70 | 80-100 | 60-80 | 80-100 | 60-80 | ||
| • | f(мм/об) | 0,08-0,1 | 0,06-0,08 | 0,06-0,1 | 0,06-0,08 | 0,08-0,15 | 0,06-0,1 |
| Диапазон р D68- | астачивания 120 | Диапазон р D12 | астачивания 0-200 | Диапазон р D200 | астачивания -500 | ||||
| Материал ISO заготовки | Твердость HB | Вылет L/D | ap(мм) R(радиус) | 0,8-1,5 0,2-0,4 | 1,5-3,5 0,4-0,8 | 0,8-2,0 0,2-0,4 | 2,0-3,5 R=0,4-0,8 | 0,8-2,0 R=0,2-0,4 | 2,0-4,0 R=0,4-0,8 |
| 2,5 ••• | Vc(м/мин) f(мм/об) | 160-220 0,15-0,25 | 150-180 0,08-0,2 | 180-250 0,15-0,3 | 160-200 0,1-0,2 | 220-280 0,15-0,3 | 200-220 0,1-0,15 | ||
| Углерод. | HB | 4 •• | Vc(м/мин) f(мм/об) | 140-180 0,08-0,2 | 120-150 0,08-0,15 | 160-200 0,1-0,2 | 140-180 0,08-0,15 | N.R. | N.R. |
| сталь P | 6,3 • | Vc(м/мин) f(мм/об) | 70-100 0,06-0,1 | 50-70 0,06-0,1 | N.R. | N.R. | N.R. | N.R. | |
| 25 | Vc(м/мин) | 140-180 | 120-160 | 150-170 | 100-140 | 100-140 | 80-120 | ||
| , ••• | f(мм/об) | 0,15-0,3 | 0,12-0,2 | 0,15-0,25 | 0,1-0,2 | 0,15-0,3 | 0,1-0,2 | ||
| Углерод. | HB | 4 •• | Vc(м/мин) f(мм/об) | 120-150 0,1-0,2 | 100-140 0,1-0,18 | 100-130 0,08-0,2 | 80-110 0,08-0,12 | N.R. | N.R. |
| сталь | 6,3 • | Vc(м/мин) f(мм/об) | 80-100 0.08-0.12 | 60-80 0.08-0.12 | N.R. | N.R. | N.R. | N.R. |
N.R. = Не рекомендуется
Стабильность
– Хорошая lll – Норм. ll – Плохая l
Ø Ø Ø
A A A 1 A
IHSRIHSR IHSR PLT IHSR
IHCR IHSR
L
В случае конфигурации с одиночным или ступенчатым резцом, применять только половину подачи.
