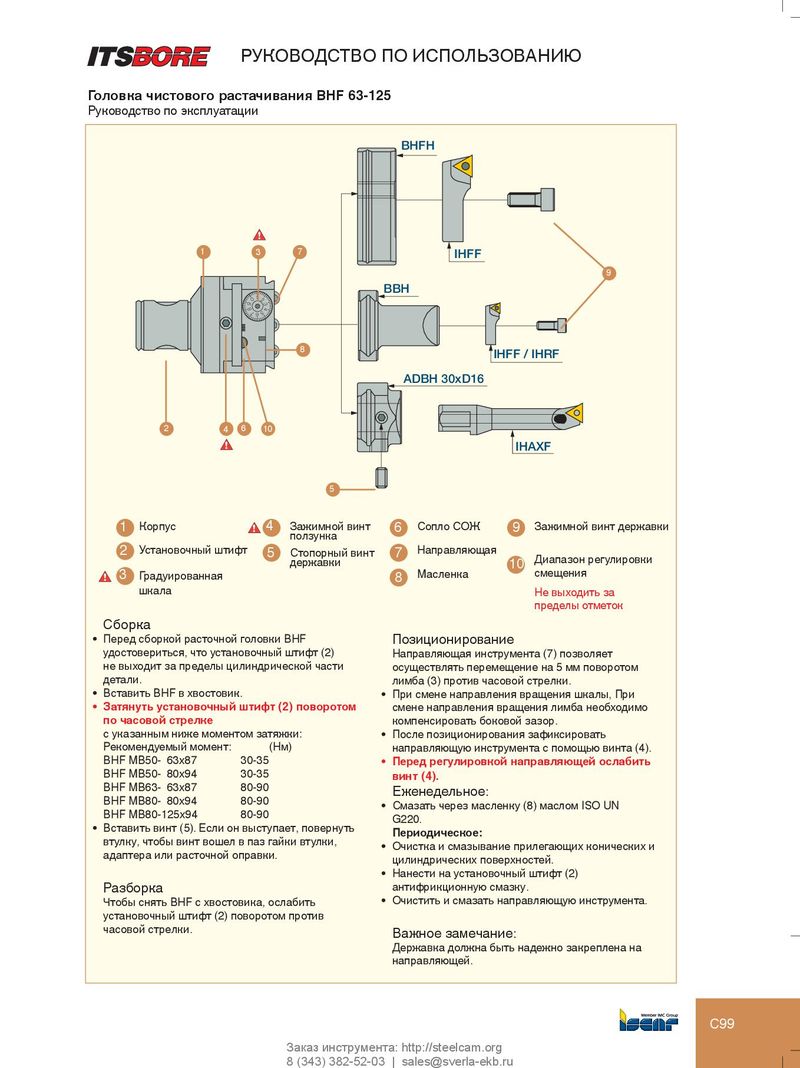

РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ Головка чистового растачивания BHF 63-125 Руководство по эксплуатации BHFH ! 1 3 7 IHFF 9 BBH 0 1 2 9 3 8 4 7 6 5 8 IHFF / IHRF ADBH 30xD16 2 4 6 10 ! IHAXF 5 1 Корпус ! 4 Зажимной винт 6 Сопло СОЖ 9 Зажимной винт державки ползунка 2 Установочный штифт 5 Стопорный винт 7 Направляющая державки Диапазон регулировки 10 ! 3 Градуированная Масленка смещения 8 шкала Не выходить за пределы отметок Сборка • Перед сборкой расточной головки BHF Позиционирование удостовериться, что установочный штифт (2) Направляющая инструмента (7) позволяет не выходит за пределы цилиндрической части осуществлять перемещение на 5 мм поворотом детали. лимба (3) против часовой стрелки. • Вставить BHF в хвостовик. • При смене направления вращения шкалы, При • Затянуть установочный штифт (2) поворотом смене направления вращения лимба необходимо по часовой стрелке компенсировать боковой зазор. с указанным ниже моментом затяжки: • После позиционирования зафиксировать Рекомендуемый момент: (Нм) направляющую инструмента с помощью винта (4). BHF MB50- 63x87 30-35 • Перед регулировкой направляющей ослабить BHF MB50- 80x94 30-35 винт (4). BHF MB63- 63x87 80-90 Еженедельное: BHF MB80- 80x94 80-90 • Смазать через масленку (8) маслом ISO UN BHF MB80-125x94 80-90 G220. • Вставить винт (5). Если он выступает, повернуть Периодическое: втулку, чтобы винт вошел в паз гайки втулки, • Очистка и смазывание прилегающих конических и адаптера или расточной оправки. цилиндрических поверхностей. • Нанести на установочный штифт (2) Разборка антифрикционную смазку. Чтобы снять BHF с хвостовика, ослабить • Очистить и смазать направляющую инструмента. установочный штифт (2) поворотом против часовой стрелки. Важное замечание: Державка должна быть надежно закреплена на направляющей. C99 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
