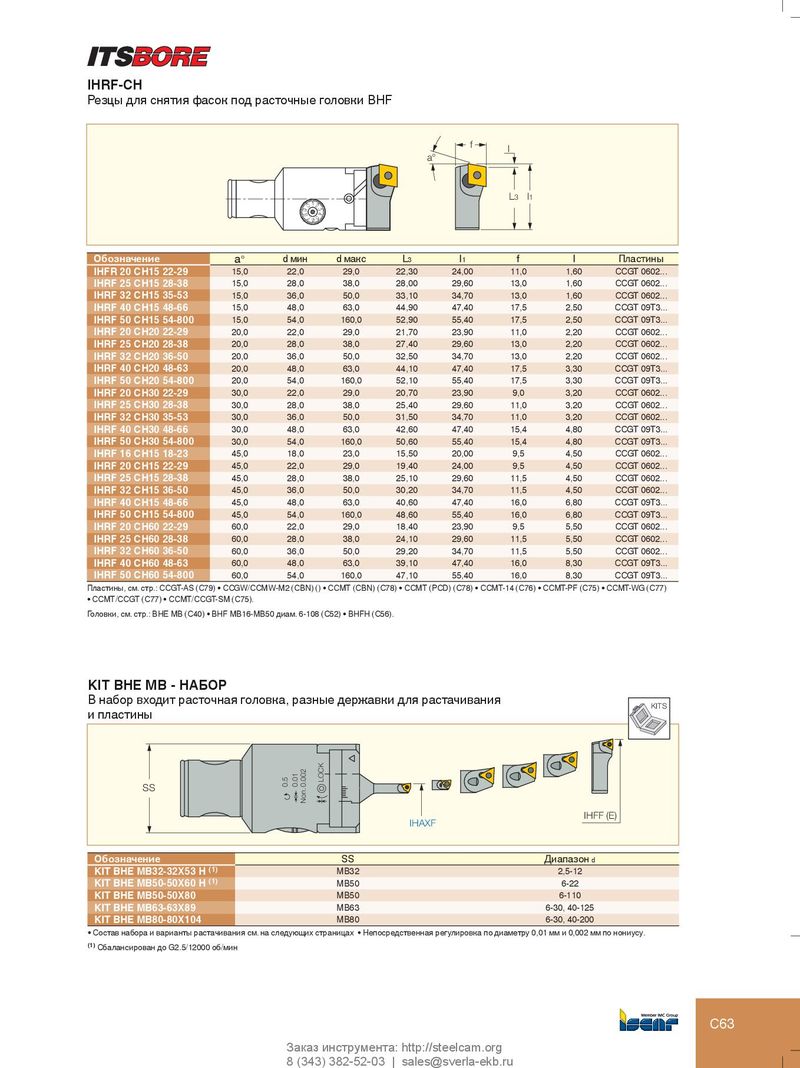

IHRF-CH
Резцы для снятия фасок под расточные головки BHF
| 1 0 9 8 7 6 5 4 3 2 | a° | f | L3 l1 l | ||||||
| Обозначение | a° | d мин | d макс | L3 | l1 | f | l | Пластины | |
| IHFR 20 CH15 22-29 | 15,0 | 22,0 | 29,0 | 22,30 | 24,00 | 11,0 | 1,60 | CCGT 0602... | |
| IHRF 25 CH15 28-38 | 15,0 | 28,0 | 38,0 | 28,00 | 29,60 | 13,0 | 1,60 | CCGT 0602... | |
| IHRF 32 CH15 35-53 | 15,0 | 36,0 | 50,0 | 33,10 | 34,70 | 13,0 | 1,60 | CCGT 0602... | |
| IHRF 40 CH15 48-66 | 15,0 | 48,0 | 63,0 | 44,90 | 47,40 | 17,5 | 2,50 | CCGT 09T3... | |
| IHRF 50 CH15 54-800 | 15,0 | 54,0 | 160,0 | 52,90 | 55,40 | 17,5 | 2,50 | CCGT 09T3... | |
| IHRF 20 CH20 22-29 | 20,0 | 22,0 | 29,0 | 21,70 | 23,90 | 11,0 | 2,20 | CCGT 0602... | |
| IHRF 25 CH20 28-38 | 20,0 | 28,0 | 38,0 | 27,40 | 29,60 | 13,0 | 2,20 | CCGT 0602... | |
| IHRF 32 CH20 36-50 | 20,0 | 36,0 | 50,0 | 32,50 | 34,70 | 13,0 | 2,20 | CCGT 0602... | |
| IHRF 40 CH20 48-63 | 20,0 | 48,0 | 63,0 | 44,10 | 47,40 | 17,5 | 3,30 | CCGT 09T3... | |
| IHRF 50 CH20 54-800 | 20,0 | 54,0 | 160,0 | 52,10 | 55,40 | 17,5 | 3,30 | CCGT 09T3... | |
| IHRF 20 CH30 22-29 | 30,0 | 22,0 | 29,0 | 20,70 | 23,90 | 9,0 | 3,20 | CCGT 0602... | |
| IHRF 25 CH30 28-38 | 30,0 | 28,0 | 38,0 | 25,40 | 29,60 | 11,0 | 3,20 | CCGT 0602... | |
| IHRF 32 CH30 35-53 | 30,0 | 36,0 | 50,0 | 31,50 | 34,70 | 11,0 | 3,20 | CCGT 0602... | |
| IHRF 40 CH30 48-66 | 30,0 | 48,0 | 63,0 | 42,60 | 47,40 | 15,4 | 4,80 | CCGT 09T3... | |
| IHRF 50 CH30 54-800 | 30,0 | 54,0 | 160,0 | 50,60 | 55,40 | 15,4 | 4,80 | CCGT 09T3... | |
| IHRF 16 CH15 18-23 | 45,0 | 18,0 | 23,0 | 15,50 | 20,00 | 9,5 | 4,50 | CCGT 0602... | |
| IHRF 20 CH15 22-29 | 45,0 | 22,0 | 29,0 | 19,40 | 24,00 | 9,5 | 4,50 | CCGT 0602... | |
| IHRF 25 CH15 28-38 | 45,0 | 28,0 | 38,0 | 25,10 | 29,60 | 11,5 | 4,50 | CCGT 0602... | |
| IHRF 32 CH15 36-50 | 45,0 | 36,0 | 50,0 | 30,20 | 34,70 | 11,5 | 4,50 | CCGT 0602... | |
| IHRF 40 CH15 48-66 | 45,0 | 48,0 | 63,0 | 40,60 | 47,40 | 16,0 | 6,80 | CCGT 09T3... | |
| IHRF 50 CH15 54-800 | 45,0 | 54,0 | 160,0 | 48,60 | 55,40 | 16,0 | 6,80 | CCGT 09T3... | |
| IHRF 20 CH60 22-29 | 60,0 | 22,0 | 29,0 | 18,40 | 23,90 | 9,5 | 5,50 | CCGT 0602... | |
| IHRF 25 CH60 28-38 | 60,0 | 28,0 | 38,0 | 24,10 | 29,60 | 11,5 | 5,50 | CCGT 0602... | |
| IHRF 32 CH60 36-50 | 60,0 | 36,0 | 50,0 | 29,20 | 34,70 | 11,5 | 5,50 | CCGT 0602... | |
| IHRF 40 CH60 48-63 | 60,0 | 48,0 | 63,0 | 39,10 | 47,40 | 16,0 | 8,30 | CCGT 09T3... | |
| IHRF 50 CH60 54-800 | 60,0 | 54,0 | 160,0 | 47,10 | 55,40 | 16,0 | 8,30 | CCGT 09T3... |
Пластины, см. стр.: CCGT-AS (C79) CCGW/CCMW-M2 (CBN) () CCMT (CBN) (C78) CCMT (PCD) (C78) CCMT-14 (C76) CCMT-PF (C75) CCMT-WG (C77)
- CCMT/CCGT (C77)
- CCMT/CCGT-SM (C75).
Головки, см. стр.: BHE MB (C40) BHF MB16-MB50 диам. 6-108 (C52) BHFH (C56).
KIT BHE MB - НАБОР
В набор входит расточная головка, разные державки для растачивания
и пластины KITS
SS
IHFF (E)
IHAXF
| Обозначение | SS | Диапазон d | |
| KIT BHE MB32-32X53 H (1) | MB32 | 2,5-12 | |
| KIT BHE MB50-50X60 H (1) | MB50 | 6-22 | |
| KIT BHE MB50-50X80 | MB50 | 6-110 | |
| KIT BHE MB63-63X89 | MB63 | 6-30, 40-125 | |
| KIT BHE MB80-80X104 | MB80 | 6-30, 40-200 |
- Состав набора и варианты растачивания см. на следующих страницах
- Непосредственная регулировка по диаметру 0,01 мм и 0,002 мм по нониусу.
(1) Сбалансирован до G2.5/12000 об/мин
