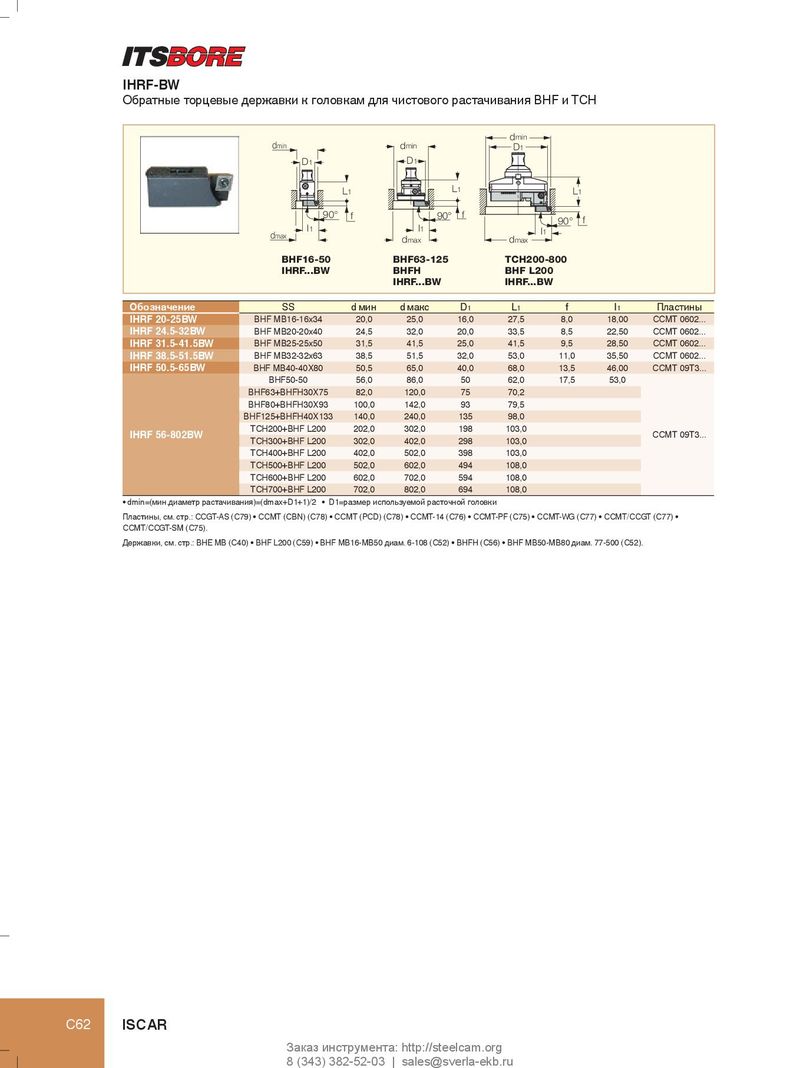

IHRF-BW
Обратные торцевые державки к головкам для чистового растачивания BHF и TCH
| dmin D1 | L1 | D1 dmin L1 | D1 dmin L1 | |||
| 90° l1 dmax | f | f dmax l1 90° | 90° dmax l1 f | |||
| BHF16-50 IHRF...BW | BHF63-125 BHFH IHRF...BW | TCH200-800 BHF L200 IHRF...BW | ||||
| Обозначение | SS | d мин | d макс D1 | L1 f | l1 | Пластины |
| IHRF 20-25BW | BHF MB16-16x34 | 20,0 | 25,0 16,0 | 27,5 8,0 | 18,00 | CCMT 0602... |
| IHRF 24.5-32BW | BHF MB20-20x40 | 24,5 | 32,0 20,0 | 33,5 8,5 | 22,50 | CCMT 0602... |
| IHRF 31.5-41.5BW | BHF MB25-25x50 | 31,5 | 41,5 25,0 | 41,5 9,5 | 28,50 | CCMT 0602... |
| IHRF 38.5-51.5BW | BHF MB32-32x63 | 38,5 | 51,5 32,0 | 53,0 11,0 | 35,50 | CCMT 0602... |
| IHRF 50.5-65BW | BHF MB40-40X80 | 50,5 | 65,0 40,0 | 68,0 13,5 | 46,00 | CCMT 09T3... |
| BHF50-50 | 56,0 | 86,0 50 | 62,0 17,5 | 53,0 | ||
| BHF63+BHFH30X75 | 82,0 | 120,0 75 | 70,2 | |||
| BHF80+BHFH30X93 | 100,0 | 142,0 93 | 79,5 | |||
| BHF125+BHFH40X133 | 140,0 | 240,0 135 | 98,0 | |||
| TCH200+BHF L200 | 202,0 | 302,0 198 | 103,0 | |||
| IHRF 56-802BW | TCH300+BHF L200 | 302,0 | 402,0 298 | 103,0 | CCMT 09T3... | |
| TCH400+BHF L200 | 402,0 | 502,0 398 | 103,0 | |||
| TCH500+BHF L200 | 502,0 | 602,0 494 | 108,0 | |||
| TCH600+BHF L200 | 602,0 | 702,0 594 | 108,0 | |||
| TCH700+BHF L200 | 702,0 | 802,0 694 | 108,0 |
- dmin=(мин.диаметр растачивания)=(dmax+D1+1)/2
- D1=размер используемой расточной головки
Пластины, см. стр.: CCGT-AS (C79) CCMT (CBN) (C78) CCMT (PCD) (C78) CCMT-14 (C76) CCMT-PF (C75) CCMT-WG (C77) CCMT/CCGT (C77) CCMT/CCGT-SM (C75). Державки, см. стр.: BHE MB (C40) BHF L200 (C59) BHF MB16-MB50 диам. 6-108 (C52) BHFH (C56) BHF MB50-MB80 диам. 77-500 (C52).
