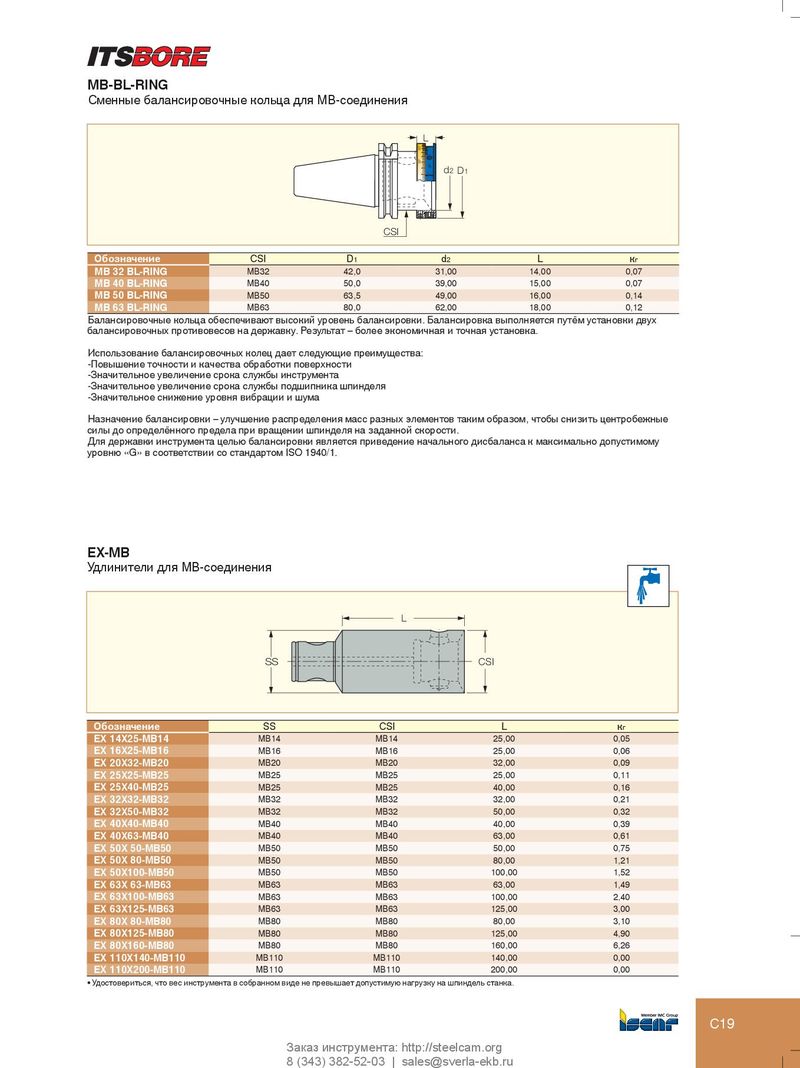

MB-BL-RING Сменные балансировочные кольца для MB-соединения L 60° 1 2 0 30° g6 d2 D1 CSI Обозначение CSI D 1 d 2 L к г MB 32 BL-RING MB32 42,0 31,00 14,00 0,07 MB 40 BL-RING MB40 50,0 39,00 15,00 0,07 MB 50 BL-RING MB50 63,5 49,00 16,00 0,14 MB 63 BL-RING MB63 80,0 62,00 18,00 0,12 Балансировочные кольца обеспечивают высокий уровень балансировки. Балансировка выполняется путём установки двух балансировочных противовесов на державку. Результат – более экономичная и точная установка. Использование балансировочных колец дает следующие преимущества: -Повышение точности и качества обработки поверхности -Значительное увеличение срока службы инструмента -Значительное увеличение срока службы подшипника шпинделя -Значительное снижение уровня вибрации и шума Назначение балансировки – улучшение распределения масс разных элементов таким образом, чтобы снизить центробежные силы до определённого предела при вращении шпинделя на заданной скорости. Для державки инструмента целью балансировки является приведение начального дисбаланса к максимально допустимому уровню «G» в соответствии со стандартом ISO 1940/1. EX-MB Удлинители для MB-соединения L SS CSI Обозначение SS CSI L к г EX 14X25-MB14 MB14 MB14 25,00 0,05 EX 16X25-MB16 MB16 MB16 25,00 0,06 EX 20X32-MB20 MB20 MB20 32,00 0,09 EX 25X25-MB25 MB25 MB25 25,00 0,11 EX 25X40-MB25 MB25 MB25 40,00 0,16 EX 32X32-MB32 MB32 MB32 32,00 0,21 EX 32X50-MB32 MB32 MB32 50,00 0,32 EX 40X40-MB40 MB40 MB40 40,00 0,39 EX 40X63-MB40 MB40 MB40 63,00 0,61 EX 50X 50-MB50 MB50 MB50 50,00 0,75 EX 50X 80-MB50 MB50 MB50 80,00 1,21 EX 50X100-MB50 MB50 MB50 100,00 1,52 EX 63X 63-MB63 MB63 MB63 63,00 1,49 EX 63X100-MB63 MB63 MB63 100,00 2,40 EX 63X125-MB63 MB63 MB63 125,00 3,00 EX 80X 80-MB80 MB80 MB80 80,00 3,10 EX 80X125-MB80 MB80 MB80 125,00 4,90 EX 80X160-MB80 MB80 MB80 160,00 6,26 EX 110X140-MB110 MB110 MB110 140,00 0,00 EX 110X200-MB110 MB110 MB110 200,00 0,00 • Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. C19 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
