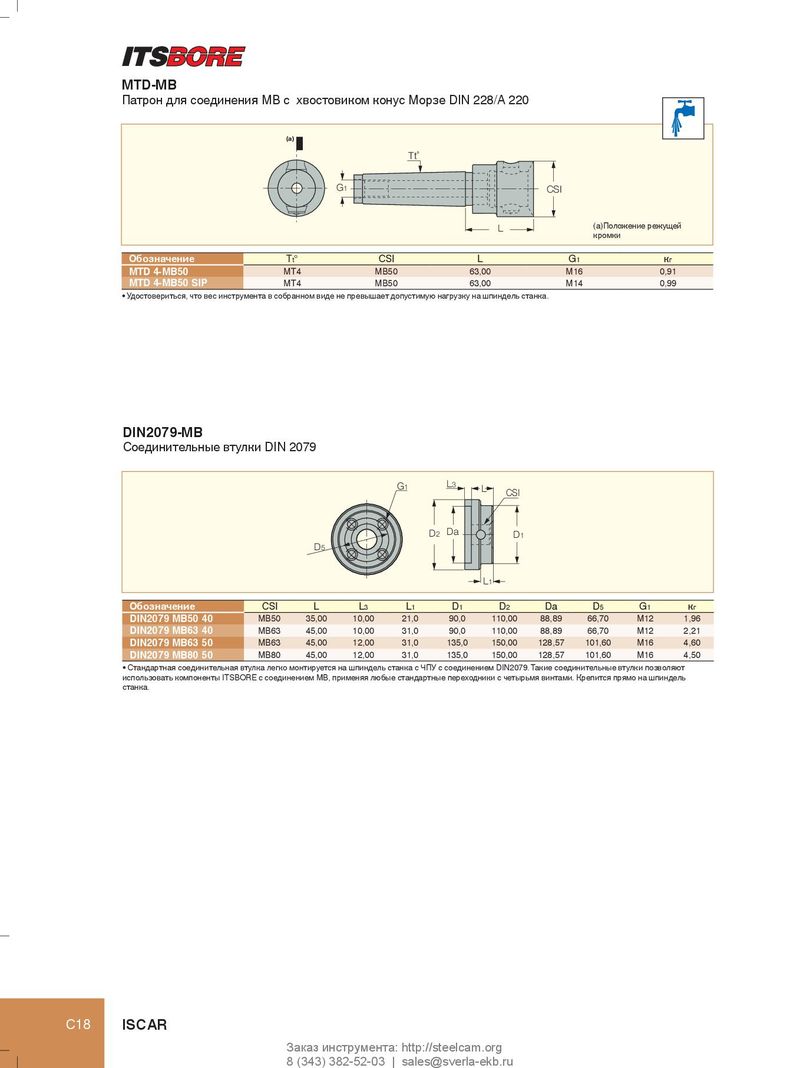

MTD-MB
Патрон для соединения MB с хвостовиком конус Морзе DIN 228/А 220
(a)
Tt˚
G1 CSI
L (a)Положение режущей кромки
| Обозначение | Tt° | CSI | L | G1 | к г |
| MTD 4-MB50 | MT4 | MB50 | 63,00 | M16 | 0,91 |
| MTD 4-MB50 SIP | MT4 | MB50 | 63,00 | M14 | 0,99 |
- Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка.
DIN2079-MB
Соединительные втулки DIN 2079
G L3
1 L CSI
D Da D
2 1 D5
L1
| Обозначение | CSI | L | L3 | L1 | D1 | D2 | Da | D5 | G1 | кг |
| DIN2079 MB50 40 | MB50 | 35,00 | 10,00 | 21,0 | 90,0 | 110,00 | 88,89 | 66,70 | M12 | 1,96 |
| DIN2079 MB63 40 | MB63 | 45,00 | 10,00 | 31,0 | 90,0 | 110,00 | 88,89 | 66,70 | M12 | 2,21 |
| DIN2079 MB63 50 | MB63 | 45,00 | 12,00 | 31,0 | 135,0 | 150,00 | 128,57 | 101,60 | M16 | 4,60 |
| DIN2079 MB80 50 | MB80 | 45,00 | 12,00 | 31,0 | 135,0 | 150,00 | 128,57 | 101,60 | M16 | 4,50 |
- Стандартная соединительная втулка легко монтируется на шпиндель станка с ЧПУ с соединением DIN2079. Такие соединительные втулки позволяют
использовать компоненты ITSBORE с соединением MB, применяя любые стандартные переходники с четырьмя винтами. Крепится прямо на шпиндель станка.
