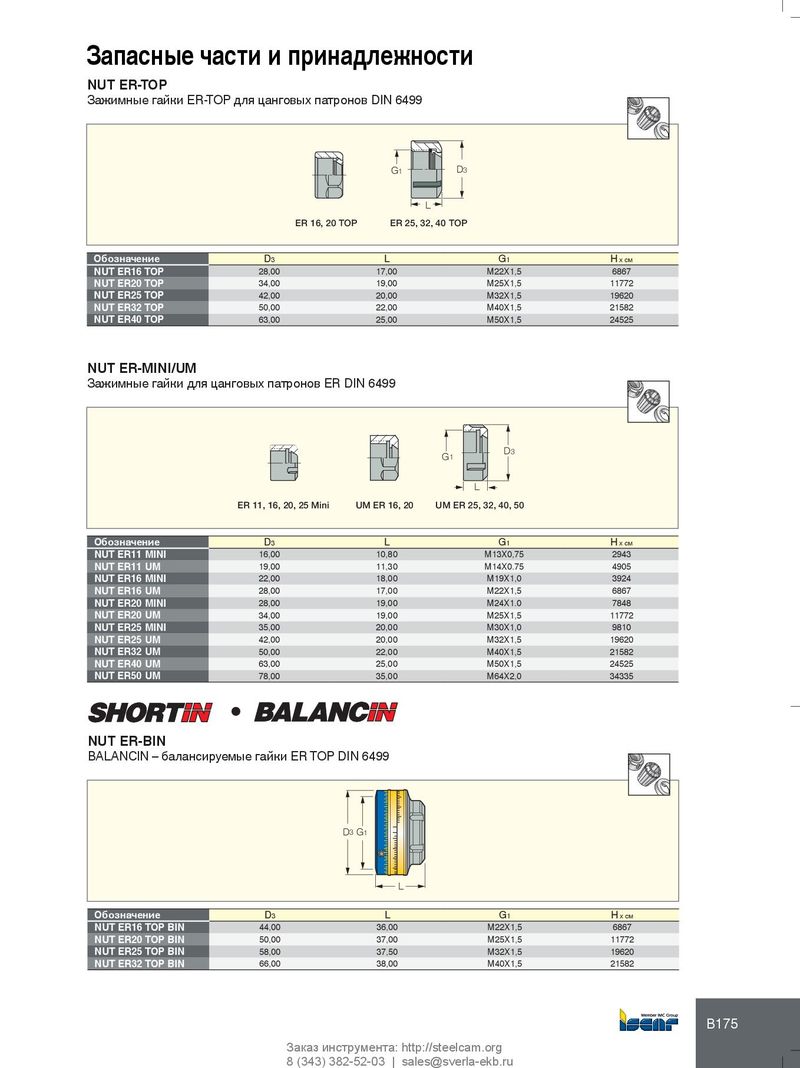

NUT ER-TOP

Зажимные гайки ER-TOP для цанговых патронов DIN 6499

G1D3
L
ER16, 20 TOPER25, 32, 40 TOP
ОбозначениеD3LG1Нx см
NUT ER16 TOP28,0017,00M22X1,56867
NUT ER20 TOP34,0019,00M25X1,511772
NUT ER25 TOP42,0020,00M32X1,519620
NUT ER32 TOP50,0022,00M40X1,521582
NUT ER40 TOP63,0025,00M50X1,524525

NUT ER-MINI/UM

Зажимные гайки для цанговых патронов ER DIN 6499

D3 G1
L
ER 11, 16, 20, 25 MiniUM ER 16, 20UM ER 25, 32, 40, 50
ОбозначениеD3LG1Нx см
NUT ER11 MINI16,0010,80M13X0,752943
NUT ER11 UM19,0011,30M14X0.754905
NUT ER16 MINI22,0018,00M19X1,03924
NUT ER16 UM28,0017,00M22X1,56867
NUT ER20 MINI28,0019,00M24X1.07848
NUT ER20 UM34,0019,00M25X1,511772
NUT ER25 MINI35,0020,00M30X1,09810
NUT ER25 UM42,0020,00M32X1,519620
NUT ER32 UM50,0022,00M40X1,521582
NUT ER40 UM63,0025,00M50X1,524525
NUT ER50 UM78,0035,00M64X2,034335

l

NUT ER-BIN

BALANCIN – балансируемые гайки ER TOP DIN 6499

D3 G1 L
ОбозначениеD3LG1Нx см
NUT ER16 TOP BIN44,0036,00M22X1,56867
NUT ER20 TOP BIN50,0037,00M25X1,511772
NUT ER25 TOP BIN58,0037,50M32X1,519620
NUT ER32 TOP BIN66,0038,00M40X1,521582
