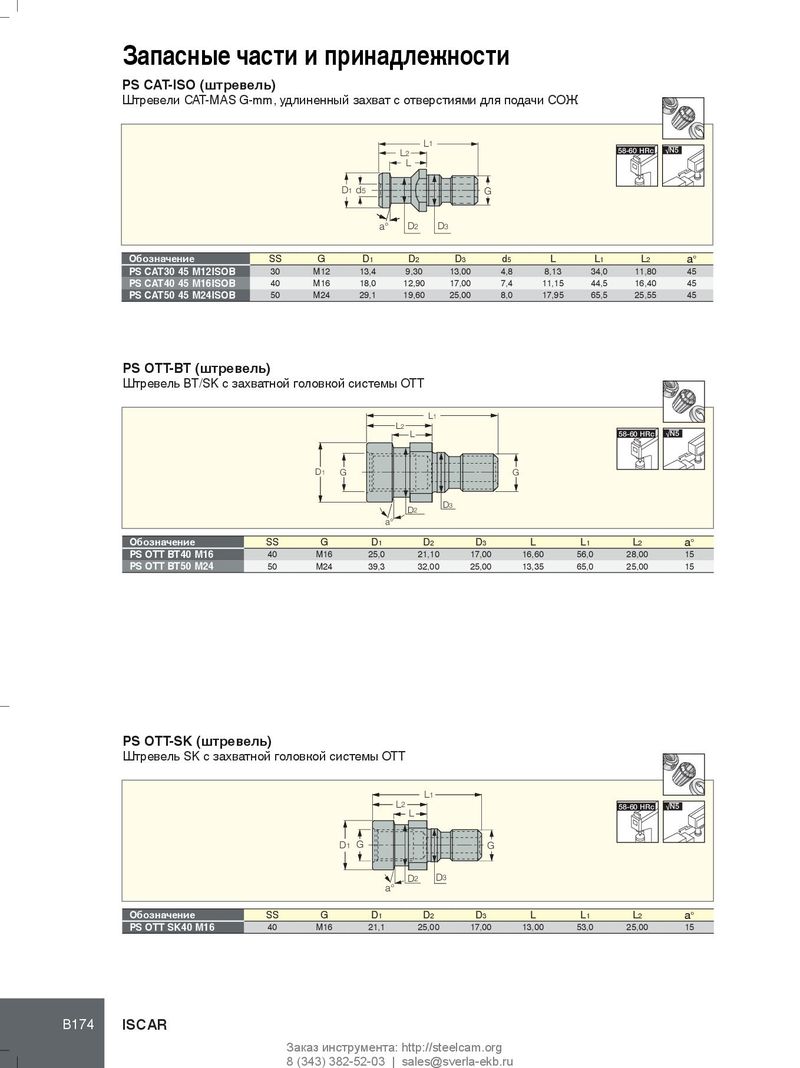

PS CAT-ISO (штревель)

Штревели CAT-MAS G-mm, удлиненный захват с отверстиями для подачи СОЖ

L
D1 d5L2 L D2 a°D3G58-60 HRc√N5
ОбозначениеSSGD1D2D3d5LL1L2a°
PS CAT30 45 M12ISOB30M1213,49,3013,004,88,1334,011,8045
PS CAT40 45 M16ISOB40M1618,012,9017,007,411,1544,516,4045
PS CAT50 45 M24ISOB50M2429,119,6025,008,017,9565,525,5545

PS OTT-BT (штревель)

Штревель BT/SK с захватной головкой системы OTT

L1
L2 L58-60 HRc√N5
D1GG
a°D2 D3
ОбозначениеSSGD1D2D3LL1L2a°
PS OTT BT40 M1640M1625,021,1017,0016,6056,028,0015
PS OTT BT50 M2450M2439,332,0025,0013,3565,025,0015

PS OTT-SK (штревель)

Штревель SK с захватной головкой системы OTT

L1

L2

L 58-60 HRc √N5

D1GG
DD3
2
a°
ОбозначениеSSGD1D2D3LL1L2a°
PS OTT SK40 M1640M1621,125,0017,0013,0053,025,0015
