Комплектующие

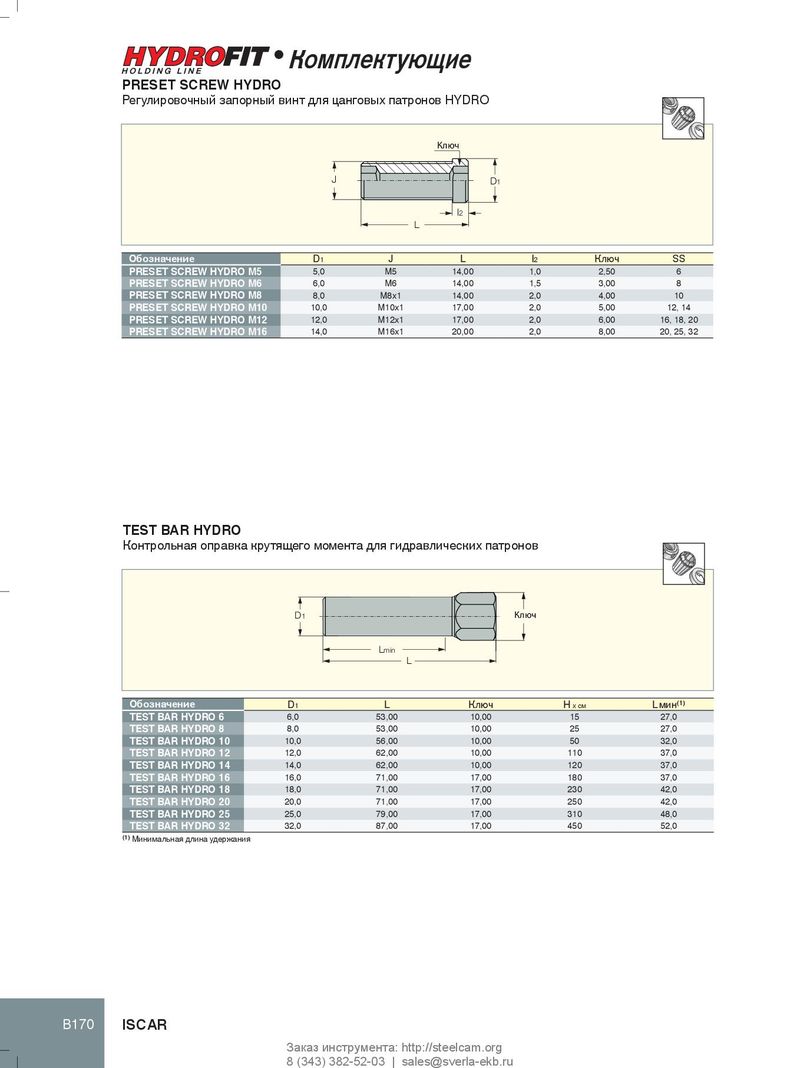

PRESET SCREW HYDRO
Регулировочный запорный винт для цанговых патронов HYDRO
Ключ
J D
1
l2
L
| Обозначение | D1 | J | L | l2 | Ключ | SS |
| PRESET SCREW HYDRO M5 | 5,0 | M5 | 14,00 | 1,0 | 2,50 | 6 |
| PRESET SCREW HYDRO M6 | 6,0 | M6 | 14,00 | 1,5 | 3,00 | 8 |
| PRESET SCREW HYDRO M8 | 8,0 | M8x1 | 14,00 | 2,0 | 4,00 | 10 |
| PRESET SCREW HYDRO M10 | 10,0 | M10x1 | 17,00 | 2,0 | 5,00 | 12, 14 |
| PRESET SCREW HYDRO M12 | 12,0 | M12x1 | 17,00 | 2,0 | 6,00 | 16, 18, 20 |
| PRESET SCREW HYDRO M16 | 14,0 | M16x1 | 20,00 | 2,0 | 8,00 | 20,25,32 |
TEST BAR HYDRO
Контрольная оправка крутящего момента для гидравлических патронов
D1 Ключ
Lmin L
| Обозначение | D1 | L | Ключ | Нx см | L мин(1) |
| TEST BAR HYDRO 6 | 6,0 | 53,00 | 10,00 | 15 | 27,0 |
| TEST BAR HYDRO 8 | 8,0 | 53,00 | 10,00 | 25 | 27,0 |
| TEST BAR HYDRO 10 | 10,0 | 56,00 | 10,00 | 50 | 32,0 |
| TEST BAR HYDRO 12 | 12,0 | 62,00 | 10,00 | 110 | 37,0 |
| TEST BAR HYDRO 14 | 14,0 | 62,00 | 10,00 | 120 | 37,0 |
| TEST BAR HYDRO 16 | 16,0 | 71,00 | 17,00 | 180 | 37,0 |
| TEST BAR HYDRO 18 | 18,0 | 71,00 | 17,00 | 230 | 42,0 |
| TEST BAR HYDRO 20 | 20,0 | 71,00 | 17,00 | 250 | 42,0 |
| TEST BAR HYDRO 25 | 25,0 | 79,00 | 17,00 | 310 | 48,0 |
| TEST BAR HYDRO 32 | 32,0 | 87,00 | 17,00 | 450 | 52,0 |
(1) Минимальная длина удержания
