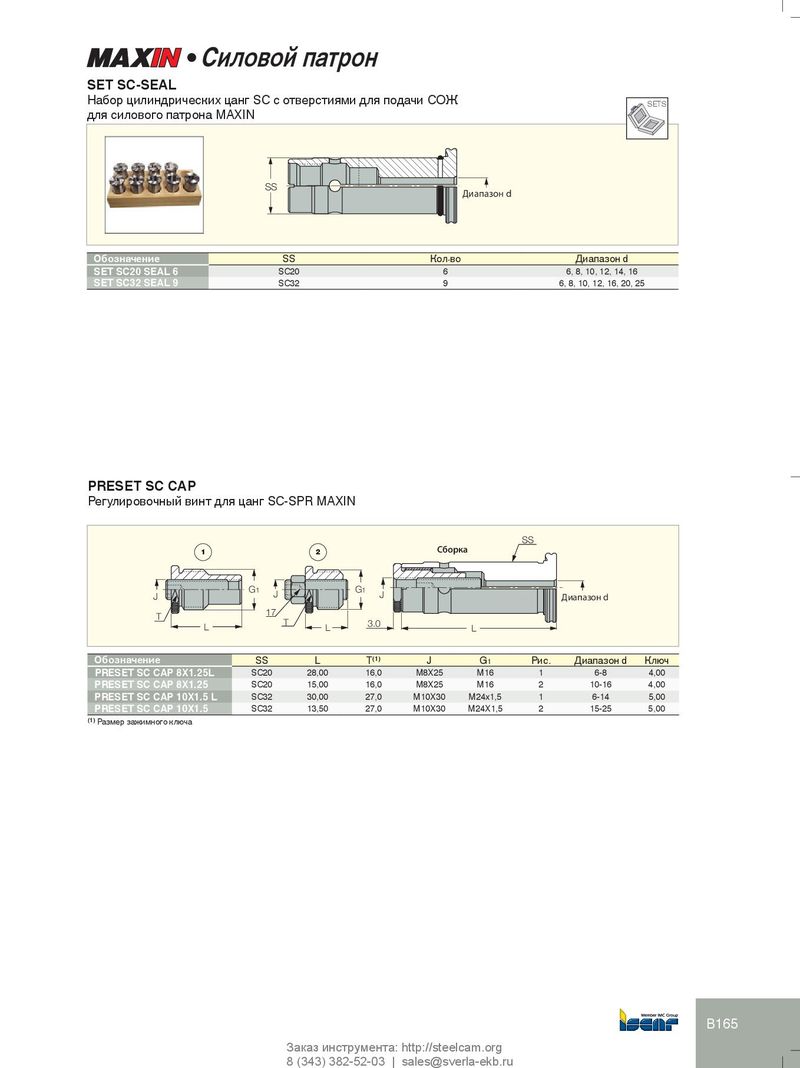

Силовой патрон
SET SC-SEAL
Набор цилиндрических цанг SC с отверстиями для подачи СОЖ
для силового патрона MAXIN SETS
SS Диапазон d
| Обозначение | SS | Кол-во | Диапазон d | ||
| SET SC20 SEAL 6 | SC20 | 6 | 6, 8, 10, 12, 14, 16 | ||
| SET SC32 SEAL 9 | SC32 | 9 | 6, 8, 10, 12, 16, 20, 25 |
PRESET SC CAP
Регулировочный винт для цанг SC-SPR MAXIN
SS Сборка 1 2
G1 J G1
| J | J | Диапазон d | |
| T | 17 |
| L | T | 3.0 | ||
| L | L |
| Обозначение | SS | L | T(1) | J | G1 | Рис. | Диапазон d | Ключ | |||
| PRESET SC CAP 8X1.25L | SC20 | 28,00 | 16,0 | M8X25 | M16 | 1 | 6-8 | 4,00 | |||
| PRESET SC CAP 8X1.25 | SC20 | 15,00 | 16,0 | M8X25 | M16 | 2 | 10-16 | 4,00 | |||
| PRESET SC CAP 10X1.5 L | SC32 | 30,00 | 27,0 | M10X30 | M24x1,5 | 1 | 6-14 | 5,00 | |||
| PRESET SC CAP 10X1.5 | SC32 | 13,50 | 27,0 | M10X30 | M24X1,5 | 2 | 15-25 | 5,00 |
(1) Размер зажимного ключа
