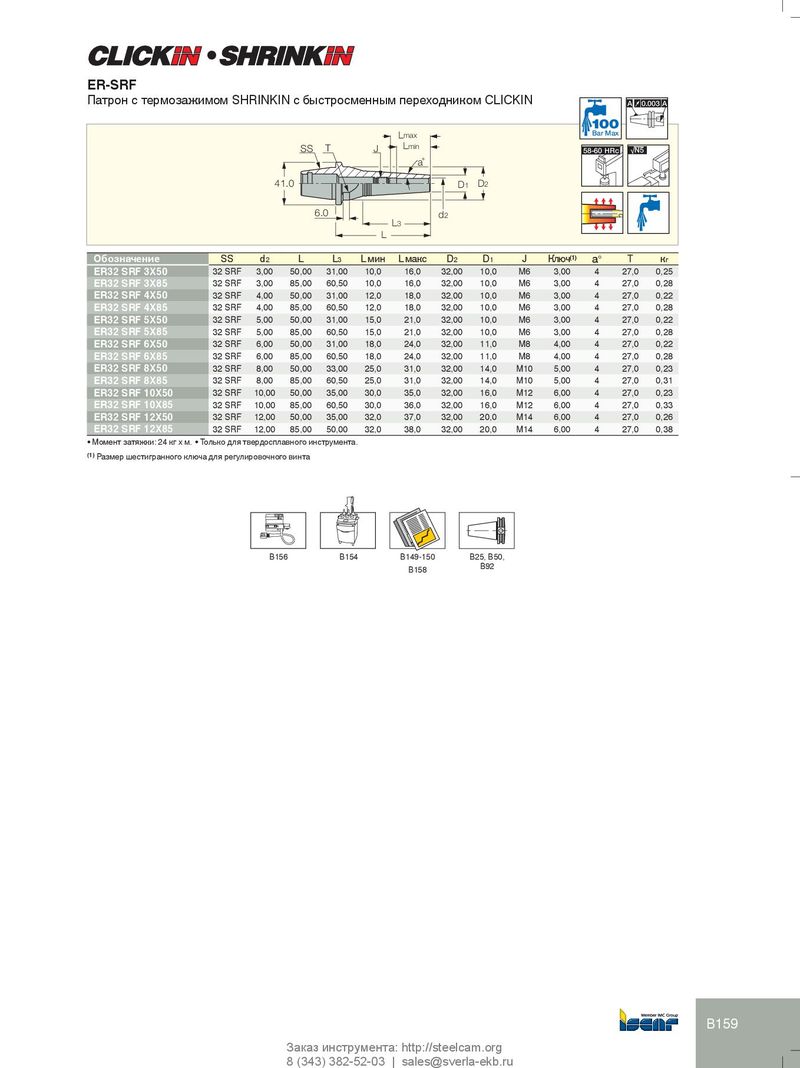

ER-SRF
Патрон с термозажимом SHRINKIN с быстросменным переходником CLICKIN
| атрон с термоза | имом | 4 | с 1.0 SS | строс T 6.0 | енн J L | м пере L3 Lmax Lmin a˚ | одник D1 d2 | м D2 | Bar Max 58-60 HRc | 0 A √N5 | A .003 | ||
| Обозначение | SS | d2 | L | L3 | L мин | L макс | D2 | D1 | J | Ключ(1) | a° | T | кг |
| ER32 SRF 3X50 | 32 SRF | 3,00 | 50,00 | 31,00 | 10,0 | 16,0 | 32,00 | 10,0 | M6 | 3,00 | 4 | 27,0 | 0,25 |
| ER32 SRF 3X85 | 32 SRF | 3,00 | 85,00 | 60,50 | 10,0 | 16,0 | 32,00 | 10,0 | M6 | 3,00 | 4 | 27,0 | 0,28 |
| ER32 SRF 4X50 | 32 SRF | 4,00 | 50,00 | 31,00 | 12,0 | 18,0 | 32,00 | 10,0 | M6 | 3,00 | 4 | 27,0 | 0,22 |
| ER32 SRF 4X85 | 32 SRF | 4,00 | 85,00 | 60,50 | 12,0 | 18,0 | 32,00 | 10,0 | M6 | 3,00 | 4 | 27,0 | 0,28 |
| ER32 SRF 5X50 | 32 SRF | 5,00 | 50,00 | 31,00 | 15,0 | 21,0 | 32,00 | 10,0 | M6 | 3,00 | 4 | 27,0 | 0,22 |
| ER32 SRF 5X85 | 32 SRF | 5,00 | 85,00 | 60,50 | 15,0 | 21,0 | 32,00 | 10,0 | M6 | 3,00 | 4 | 27,0 | 0,28 |
| ER32 SRF 6X50 | 32 SRF | 6,00 | 50,00 | 31,00 | 18,0 | 24,0 | 32,00 | 11,0 | M8 | 4,00 | 4 | 27,0 | 0,22 |
| ER32 SRF 6X85 | 32 SRF | 6,00 | 85,00 | 60,50 | 18,0 | 24,0 | 32,00 | 11,0 | M8 | 4,00 | 4 | 27,0 | 0,28 |
| ER32 SRF 8X50 | 32 SRF | 8,00 | 50,00 | 33,00 | 25,0 | 31,0 | 32,00 | 14,0 | M10 | 5,00 | 4 | 27,0 | 0,23 |
| ER32 SRF 8X85 | 32 SRF | 8,00 | 85,00 | 60,50 | 25,0 | 31,0 | 32,00 | 14,0 | M10 | 5,00 | 4 | 27,0 | 0,31 |
| ER32 SRF 10X50 | 32 SRF | 10,00 | 50,00 | 35,00 | 30,0 | 35,0 | 32,00 | 16,0 | M12 | 6,00 | 4 | 27,0 | 0,23 |
| ER32 SRF 10X85 | 32 SRF | 10,00 | 85,00 | 60,50 | 30,0 | 36,0 | 32,00 | 16,0 | M12 | 6,00 | 4 | 27,0 | 0,33 |
| ER32 SRF 12X50 | 32 SRF | 12,00 | 50,00 | 35,00 | 32,0 | 37,0 | 32,00 | 20,0 | M14 | 6,00 | 4 | 27,0 | 0,26 |
| ER32 SRF 12X85 | 32 SRF | 12,00 | 85,00 | 50,00 | 32,0 | 38,0 | 32,00 | 20,0 | M14 | 6,00 | 4 | 27,0 | 0,38 |
- Момент затяжки: 24 кг x м.
- Только для твердосплавного инструмента.
(1) Размер шестигранного ключа для регулировочного винта
B156 B154 B149-150 B25, B50,
B158 B92
