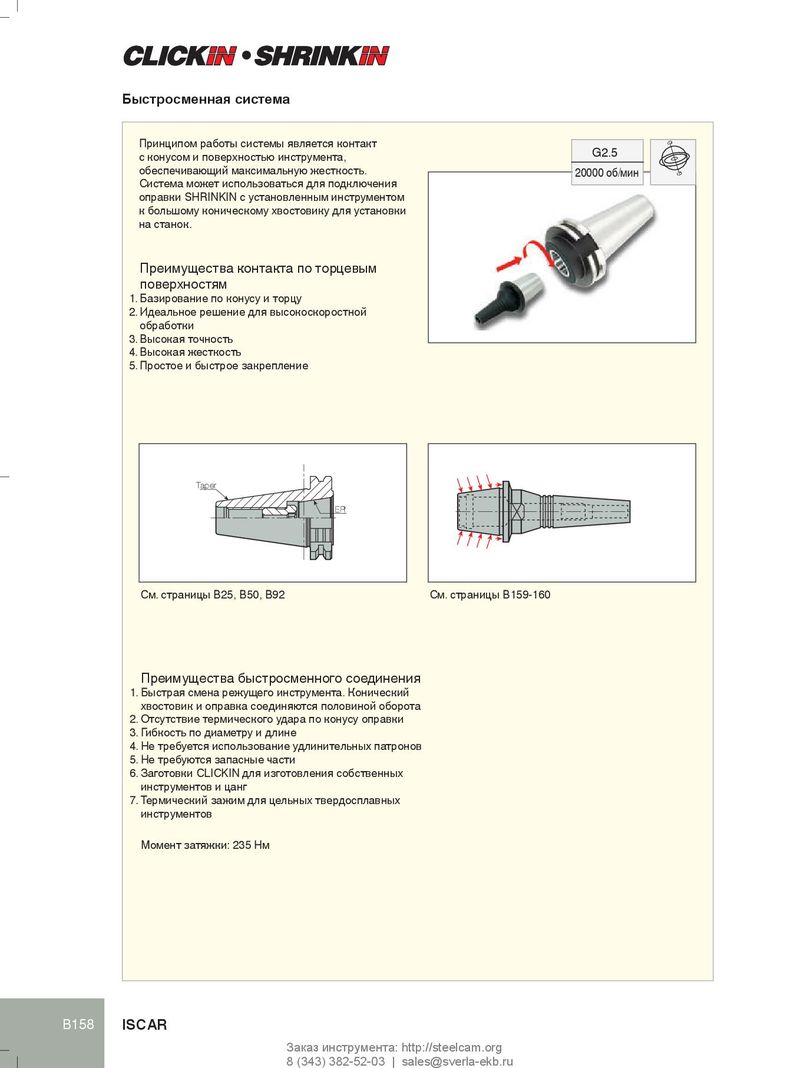

Каталог Iscar крепление инструмента - страница 179

Быстросменная система

Принципом работы системы является контакт с конусом и поверхностью инструмента, G2.5 обеспечивающий максимальную жесткость. 20000 об/мин Система может использоваться для подключения оправки SHRINKIN с установленным инструментом к большому коническому хвостовику для установки на станок.

Преимущества контакта по торцевым

поверхностям

1. Базирование по конусу и торцу 2. Идеальное решение для высокоскоростной обработки 3. Высокая точность 4. Высокая жесткость 5. Простое и быстрое закрепление

Taper ER

См. страницы B25, B50, B92 См. страницы B159-160

Преимущества быстросменного соединения

1. Быстрая смена режущего инструмента. Конический хвостовик и оправка соединяются половиной оборота 2. Отсутствие термического удара по конусу оправки 3. Гибкость по диаметру и длине 4. Не требуется использование удлинительных патронов 5. Не требуются запасные части 6. Заготовки CLICKIN для изготовления собственных инструментов и цанг 7. Термический зажим для цельных твердосплавных инструментов Момент затяжки: 235 Нм
