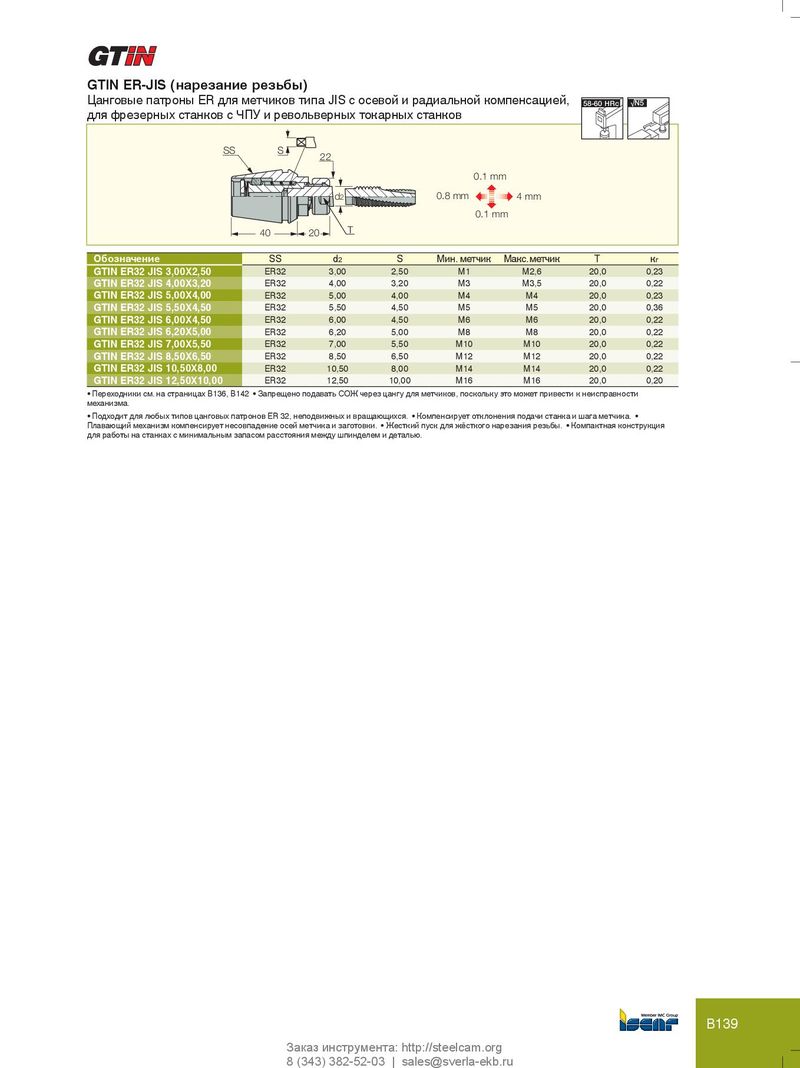

GTIN ER-JIS (нарезание резьбы)
| анговые патроны ER для метчиков т ля фрезерных станков с ЧПУ и револ S SS 40 | ипа JIS с ос ьверных то 22 d2 T 20 | евой и ра карных с | диальной компенсацией, танков 0.1 mm 0.8 mm 4 mm 0.1 mm | 58-60 HRc | √N5 |
| Обозначение SS | d2 | S | Мин. метчик Макс. метчик | T | кг |
| GTIN ER32 JIS 3,00X2,50 ER32 | 3,00 | 2,50 | M1 M2,6 | 20,0 | 0,23 |
| GTIN ER32 JIS 4,00X3,20 ER32 | 4,00 | 3,20 | M3 M3,5 | 20,0 | 0,22 |
| GTIN ER32 JIS 5,00X4,00 ER32 | 5,00 | 4,00 | M4 M4 | 20,0 | 0,23 |
| GTIN ER32 JIS 5,50X4,50 ER32 | 5,50 | 4,50 | M5 M5 | 20,0 | 0,36 |
| GTIN ER32 JIS 6,00X4,50 ER32 | 6,00 | 4,50 | M6 M6 | 20,0 | 0,22 |
| GTIN ER32 JIS 6,20X5,00 ER32 | 6,20 | 5,00 | M8 M8 | 20,0 | 0,22 |
| GTIN ER32 JIS 7,00X5,50 ER32 | 7,00 | 5,50 | M10 M10 | 20,0 | 0,22 |
| GTIN ER32 JIS 8,50X6,50 ER32 | 8,50 | 6,50 | M12 M12 | 20,0 | 0,22 |
| GTIN ER32 JIS 10,50X8,00 ER32 | 10,50 | 8,00 | M14 M14 | 20,0 | 0,22 |
| GTIN ER32 JIS 12,50X10,00 ER32 | 12,50 | 10,00 | M16 M16 | 20,0 | 0,20 |
- Переходники см. на страницах В136, В142
- Запрещено подавать СОЖ через цангу для метчиков, поскольку это может привести к неисправности
механизма.
- Подходит для любых типов цанговых патронов ER 32, неподвижных и вращающихся.
- Компенсирует отклонения подачи станка и шага метчика.
Плавающий механизм компенсирует несовпадение осей метчика и заготовки. Жесткий пуск для жёсткого нарезания резьбы. Компактная конструкция для работы на станках с минимальным запасом расстояния между шпинделем и деталью.
