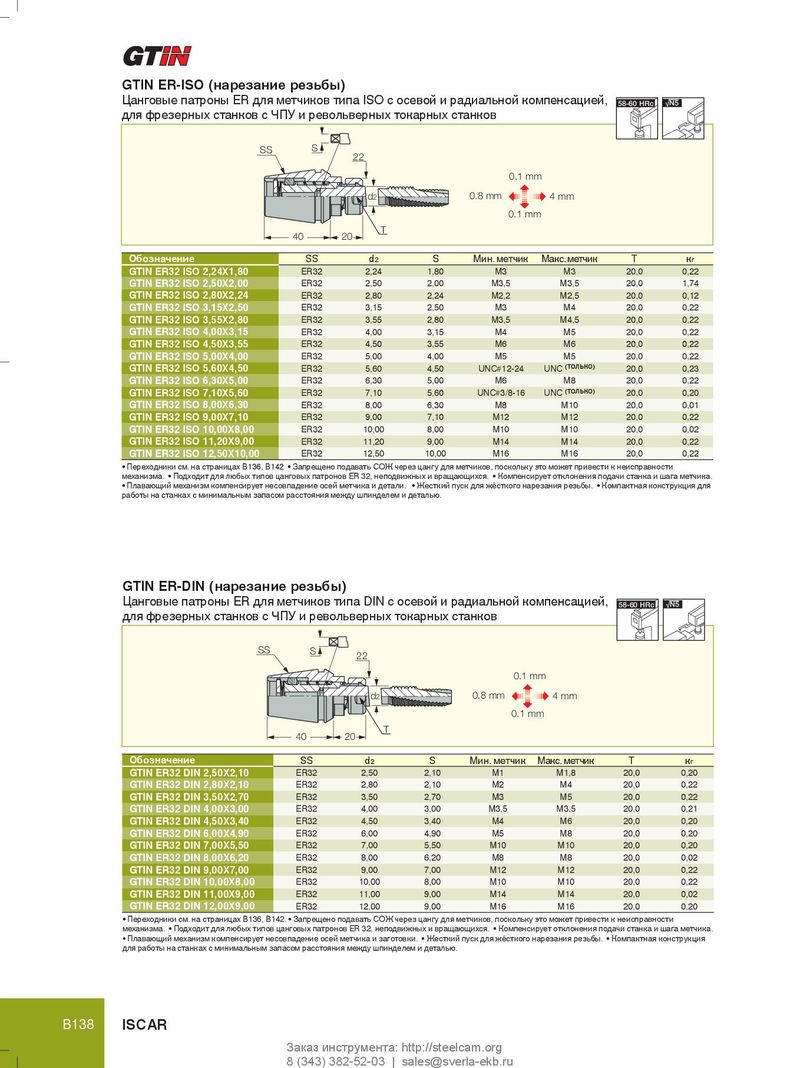

GTIN ER-ISO (нарезание резьбы)
| анговые патроны ER для м ля фрезерных станков с ЧП | етчиков т У и револ | паISOсо ьверных то | евойир карных с | диальной ко танков | пенсацией, | 58-60 HRc | √N5 |
| SS | S 40 | 22 d2 T 20 | 0.1 mm 0.8 mm 0.1 mm | 4 mm | |||
| Обозначение | SS | d2 | S | Мин. метчик | Макс. метчик | T | кг |
| GTIN ER32 ISO 2,24X1,80 | ER32 | 2,24 | 1,80 | M3 | M3 | 20,0 | 0,22 |
| GTIN ER32 ISO 2,50X2,00 | ER32 | 2,50 | 2,00 | M3,5 | M3,5 | 20,0 | 1,74 |
| GTIN ER32 ISO 2,80X2,24 | ER32 | 2,80 | 2,24 | M2,2 | M2,5 | 20,0 | 0,12 |
| GTIN ER32 ISO 3,15X2,50 | ER32 | 3,15 | 2,50 | M3 | M4 | 20,0 | 0,22 |
| GTIN ER32 ISO 3,55X2,80 | ER32 | 3,55 | 2,80 | M3,5 | M4,5 | 20,0 | 0,22 |
| GTIN ER32 ISO 4,00X3,15 | ER32 | 4,00 | 3,15 | M4 | M5 | 20,0 | 0,22 |
| GTIN ER32 ISO 4,50X3,55 | ER32 | 4,50 | 3,55 | M6 | M6 | 20,0 | 0,22 |
| GTIN ER32 ISO 5,00X4,00 | ER32 | 5,00 | 4,00 | M5 | M5 | 20,0 | 0,22 |
| GTIN ER32 ISO 5,60X4,50 | ER32 | 5,60 | 4,50 | UNC#12-24 | UNC(ТОЛЬКО) | 20,0 | 0,23 |
| GTIN ER32 ISO 6,30X5,00 | ER32 | 6,30 | 5,00 | M6 | M8 | 20,0 | 0,22 |
| GTIN ER32 ISO 7,10X5,60 | ER32 | 7,10 | 5,60 | UNC#3/8-16 | UNC(ТОЛЬКО) | 20,0 | 0,20 |
| GTIN ER32 ISO 8,00X6,30 | ER32 | 8,00 | 6,30 | M8 | M10 | 20,0 | 0,01 |
| GTIN ER32 ISO 9,00X7,10 | ER32 | 9,00 | 7,10 | M12 | M12 | 20,0 | 0,22 |
| GTIN ER32 ISO 10,00X8,00 | ER32 | 10,00 | 8,00 | M10 | M10 | 20,0 | 0,02 |
| GTIN ER32 ISO 11,20X9,00 | ER32 | 11,20 | 9,00 | M14 | M14 | 20,0 | 0,22 |
| GTIN ER32 ISO 12,50X10,00 | ER32 | 12,50 | 10,00 | M16 | M16 | 20,0 | 0,22 |
- Переходники см. на страницах В136, В142
- Запрещено подавать СОЖ через цангу для метчиков, поскольку это может привести к неисправности
механизма. Подходит для любых типов цанговых патронов ER 32, неподвижных и вращающихся. Компенсирует отклонения подачи станка и шага метчика.
- Плавающий механизм компенсирует несовпадение осей метчика и детали.
- Жесткий пуск для жёсткого нарезания резьбы.
- Компактная конструкция для
работы на станках с минимальным запасом расстояния между шпинделем и деталью.
GTIN ER-DIN (нарезание резьбы)
| анговые патроны ER для метчиков ля фрезерных станков с ЧПУ и рево S SS 40 | ипаDINсо льверных то 22 d2 T 20 | севой и р карных с | адиальн танков 0.8 mm | й компенсацией, 0.1 mm 4 mm 0.1 mm | 58-60 HRc | √N5 |
| Обозначение SS | d2 | S | Мин. мет | чик Макс. метчик | T | кг |
| GTIN ER32 DIN 2,50X2,10 ER32 | 2,50 | 2,10 | M1 | M1,8 | 20,0 | 0,20 |
| GTIN ER32 DIN 2,80X2,10 ER32 | 2,80 | 2,10 | M2 | M4 | 20,0 | 0,22 |
| GTIN ER32 DIN 3,50X2,70 ER32 | 3,50 | 2,70 | M3 | M5 | 20,0 | 0,22 |
| GTIN ER32 DIN 4,00X3,00 ER32 | 4,00 | 3,00 | M3,5 | M3,5 | 20,0 | 0,21 |
| GTIN ER32 DIN 4,50X3,40 ER32 | 4,50 | 3,40 | M4 | M6 | 20,0 | 0,20 |
| GTIN ER32 DIN 6,00X4,90 ER32 | 6,00 | 4,90 | M5 | M8 | 20,0 | 0,20 |
| GTIN ER32 DIN 7,00X5,50 ER32 | 7,00 | 5,50 | M10 | M10 | 20,0 | 0,20 |
| GTIN ER32 DIN 8,00X6,20 ER32 | 8,00 | 6,20 | M8 | M8 | 20,0 | 0,02 |
| GTIN ER32 DIN 9,00X7,00 ER32 | 9,00 | 7,00 | M12 | M12 | 20,0 | 0,22 |
| GTIN ER32 DIN 10,00X8,00 ER32 | 10,00 | 8,00 | M10 | M10 | 20,0 | 0,22 |
| GTIN ER32 DIN 11,00X9,00 ER32 | 11,00 | 9,00 | M14 | M14 | 20,0 | 0,02 |
| GTIN ER32 DIN 12,00X9,00 ER32 | 12,00 | 9,00 | M16 | M16 | 20,0 | 0,20 |
- Переходники см. на страницах В136, В142.
- Запрещено подавать СОЖ через цангу для метчиков, поскольку это может привести к неисправности
механизма. Подходит для любых типов цанговых патронов ER 32, неподвижных и вращающихся. Компенсирует отклонения подачи станка и шага метчика.
- Плавающий механизм компенсирует несовпадение осей метчика и заготовки.
- Жесткий пуск для жёсткого нарезания резьбы.
- Компактная конструкция
для работы на станках с минимальным запасом расстояния между шпинделем и деталью.
