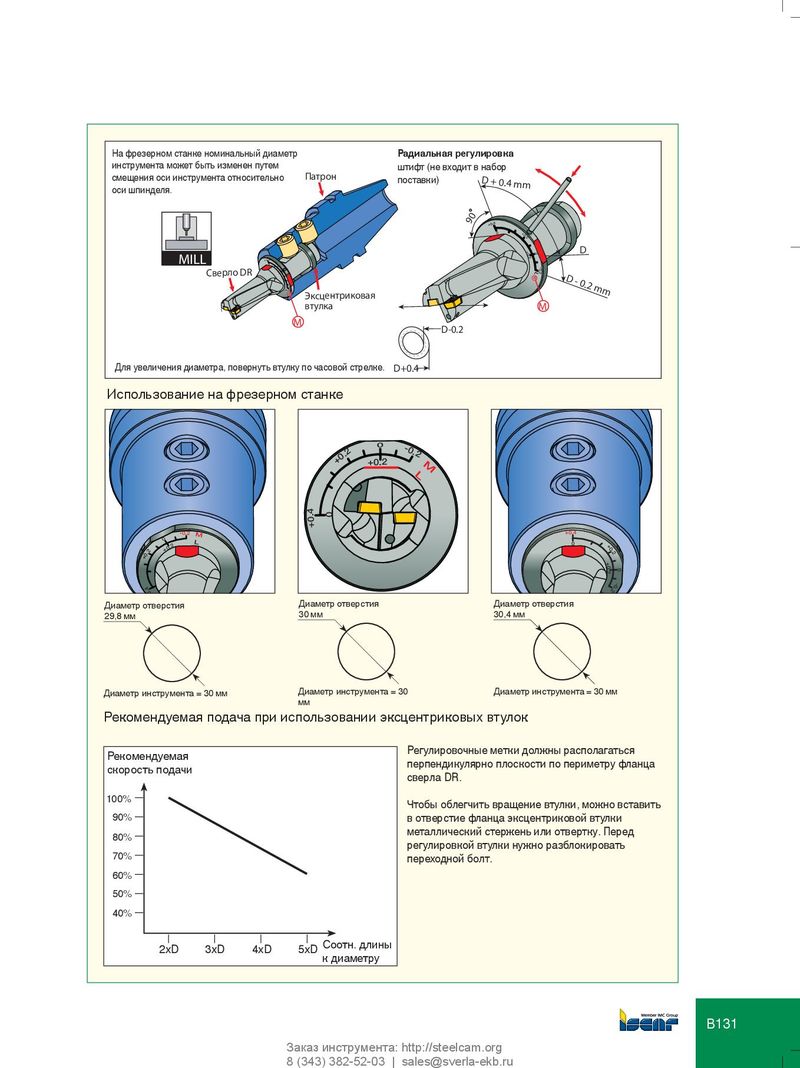

На фрезерном станке номинальный диаметр Радиальная регулировка инструмента может быть изменен путем штифт (не входит в набор

смещения оси инструмента относительно Патрон поставки) D + 0.4 mm

оси шпинделя. 90 +0.4 0 +0.2

+0.2 L D - 0.2 mm

+0.2 M Эксцентриковая втулка M M

D-0.2 Для увеличения диаметра, повернуть втулку по часовой стрелке. D+0.4

0 -0.2

+0.2 +0.2 M

-0.2 M +0.4 0 L 0 +0.2 +0.2 +0.2 +0.2

-0.2 L +0.4 M

Диаметр отверстия	Диаметр отверстия	Диаметр отверстия
29,8 мм	30 мм	30,4 мм

Диаметр инструмента = 30 мм	Диаметр инструмента = 30 мм Диаметр инструмента = 30
	мм
Рекомендуемая подача при использовании эксцентриковых втулок
Рекомендуемая	Регулировочные метки должны располагаться
скорость подачи	перпендикулярно плоскости по периметру фланца
	сверла DR.
100%	Чтобы облегчить вращение втулки, можно вставить
90%	в отверстие фланца эксцентриковой втулки
	металлический стержень или отвертку. Перед
80%	регулировкой втулки нужно разблокировать
70%	переходной болт.
60%
50%
40%

2xD 3xD 4xD 5xD Соотн. длины

к диаметру
