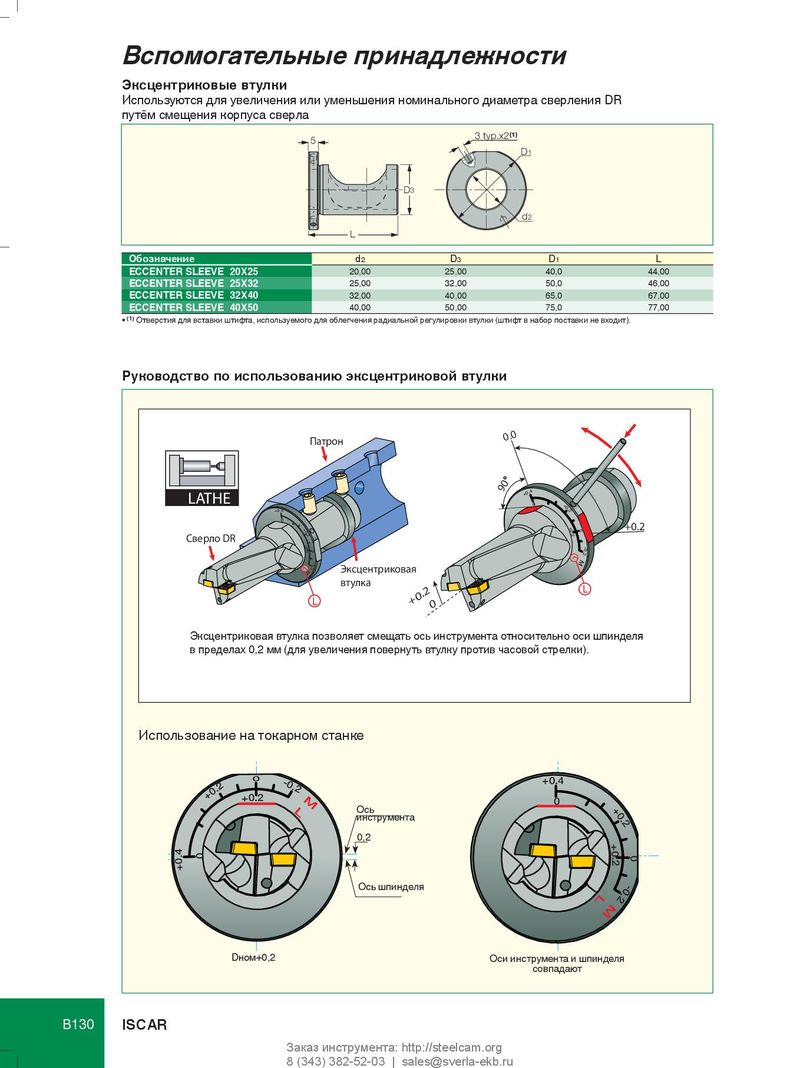

Вспомогательные принадлежности
Эксцентриковые втулки
Используются для увеличения или уменьшения номинального диаметра сверления DR
путём смещения корпуса сверла
| D 5 | D1 3 typ.x2(1) | |||
| L 3 | d2 | |||
| Обозначение | d2 | D3 | D1 | L |
| ECCENTER SLEEVE 20X25 | 20,00 | 25,00 | 40,0 | 44,00 |
| ECCENTER SLEEVE 25X32 | 25,00 | 32,00 | 50,0 | 46,00 |
| ECCENTER SLEEVE 32X40 | 32,00 | 40,00 | 65,0 | 67,00 |
| ECCENTER SLEEVE 40X50 | 40,00 | 50,00 | 75,0 | 77,00 |
- (1) Отверстия для вставки штифта, используемого для облегчения радиальной регулировки втулки (штифт в набор поставки не входит).
Руководство по использованию эксцентриковой втулки
Патрон 0.0
LATHE 90
+0.4 0 +0.2 +0.4 0 +0.2
| +0.2 | +0.2 | 0 | |
| Сверло DR | |||
| +0.2 | -0.2 | ||
| L | |||
| L | M |
L -0.2 Эксцентриковая
M втулка L L +0.20
Эксцентриковая втулка позволяет смещать ось инструмента относительно оси шпинделя в пределах 0,2 мм (для увеличения повернуть втулку против часовой стрелки).
Использование на токарном станке
0 -0.2 +0.4
+0.2 +0.2 M 0
L Ось +0.2
инструмента 0,2 +0.2 0 Ось шпинделя -0.2
L M
Dном+0,2 Оси инструмента и шпинделя совпадают
