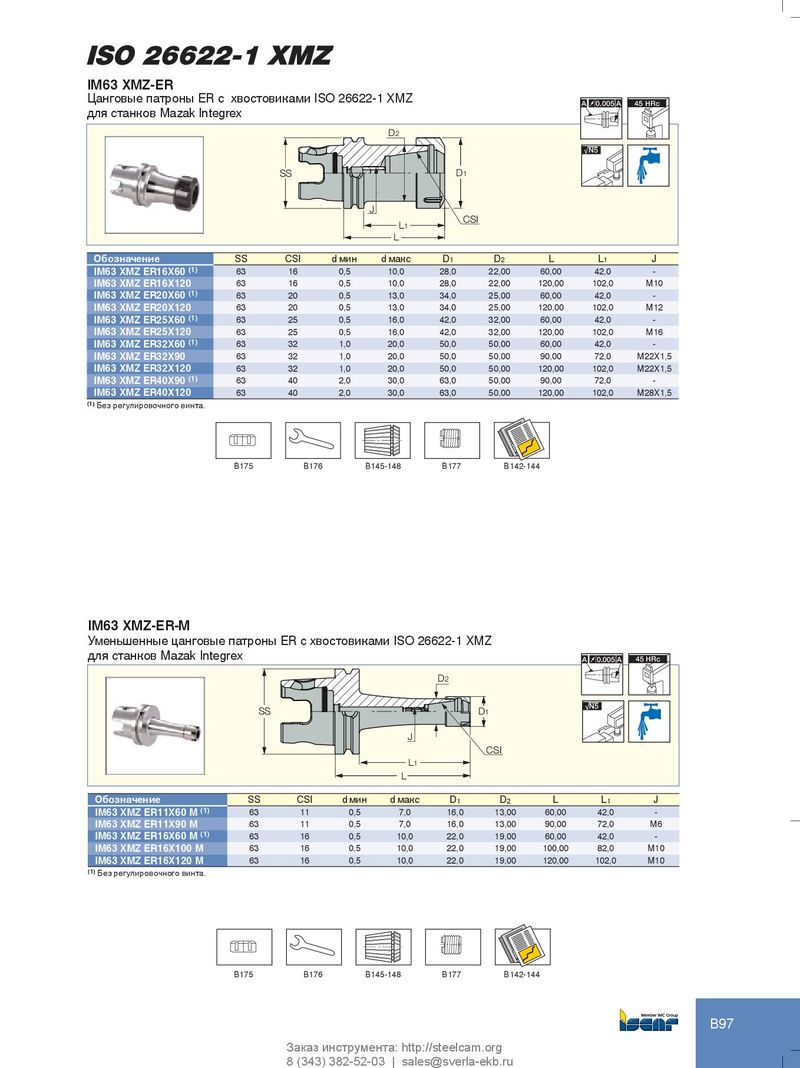

IM63 XMZ-ER

Цанговые патроны ER с хвостовиками ISO 26622-1 XMZ

для станков Mazak Integrex A 0.005 A 45 HRc

D2 √N5 SS D1

J

CSI

L1

L

ОбозначениеSSCSId минd максD1D2LL1J
IM63 XMZ ER16X60 (1)63160,510,028,022,0060,0042,0-
IM63 XMZ ER16X12063160,510,028,022,00120,00102,0M10
IM63 XMZ ER20X60 (1)63200,513,034,025,0060,0042,0-
IM63 XMZ ER20X12063200,513,034,025,00120,00102,0M12
IM63 XMZ ER25X60 (1)63250,516,042,032,0060,0042,0-
IM63 XMZ ER25X12063250,516,042,032,00120,00102,0M16
IM63 XMZ ER32X60 (1)63321,020,050,050,0060,0042,0-
IM63 XMZ ER32X9063321,020,050,050,0090,0072,0M22X1,5
IM63 XMZ ER32X12063321,020,050,050,00120,00102,0M22X1,5
IM63 XMZ ER40X90 (1)63402,030,063,050,0090,0072,0-
IM63 XMZ ER40X12063402,030,063,050,00120,00102,0M28X1,5

(1) Без регулировочного винта.

B175 B176 B145-148 B177 B142-144

IM63 XMZ-ER-M

Уменьшенные цанговые патроны ER с хвостовиками ISO 26622-1 XMZ

gA 0.005 A45 HRc
SSD2 L L1 JD1 CSI√N5
ОбозначениеSSCSId минd макс D1D2LL1J
IM63 XMZ ER11X60 M(1)63110,57,0 16,013,0060,0042,0-
IM63 XMZ ER11X90 M63110,57,0 16,013,0090,0072,0M6
IM63 XMZ ER16X60 M(1)63160,510,0 22,019,0060,0042,0-
IM63 XMZ ER16X100 M63160,510,0 22,019,00100,0082,0M10
IM63 XMZ ER16X120 M63160,510,0 22,019,00120,00102,0M10

(1) Без регулировочного винта.

B175 B176 B145-148 B177 B142-144
