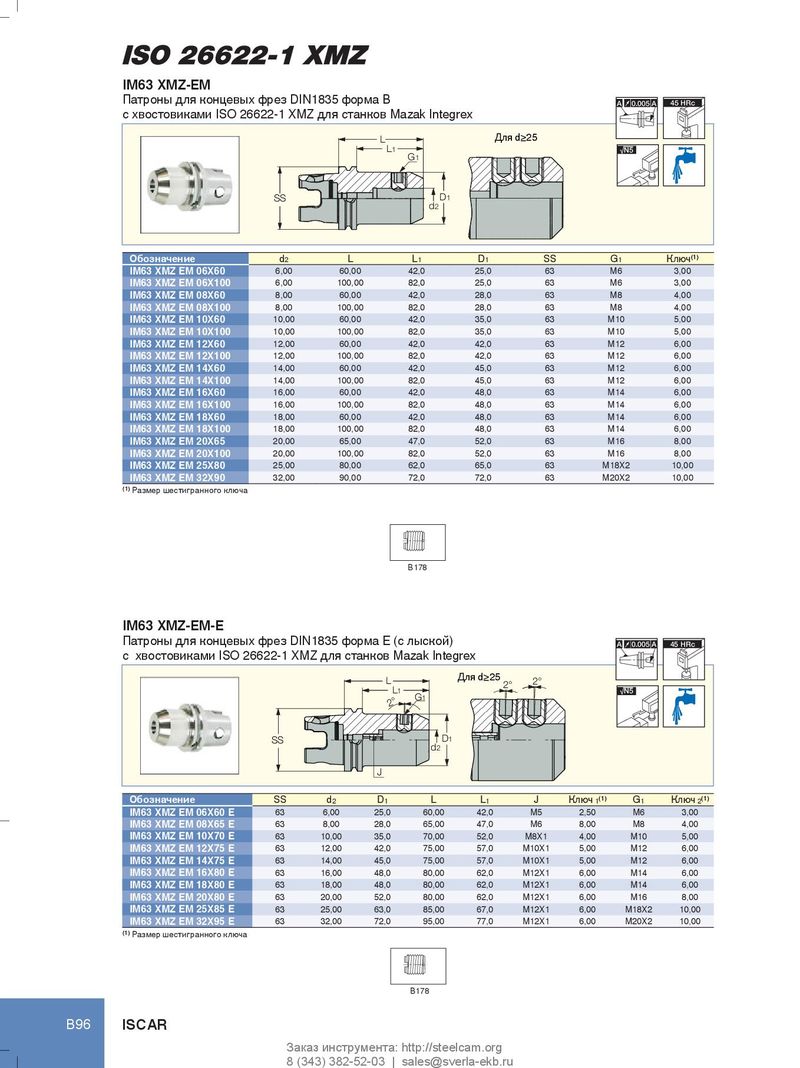

IM63 XMZ-EM
| атроны для концевы хвостовиками ISO 26 | фрез 622-1 X | форма MZ для станков L | Mazak Integr | ex Для d≥25 | A 0.005 A | 45 HRc |
| SS | L1 G1 D1 d2 | √N5 | ||||
| Обозначение | d2 | L | L1 | D1 SS | G1 | Ключ(1) |
| IM63 XMZ EM 06X60 | 6,00 | 60,00 | 42,0 | 25,0 63 | M6 | 3,00 |
| IM63 XMZ EM 06X100 | 6,00 | 100,00 | 82,0 | 25,0 63 | M6 | 3,00 |
| IM63 XMZ EM 08X60 | 8,00 | 60,00 | 42,0 | 28,0 63 | M8 | 4,00 |
| IM63 XMZ EM 08X100 | 8,00 | 100,00 | 82,0 | 28,0 63 | M8 | 4,00 |
| IM63 XMZ EM 10X60 | 10,00 | 60,00 | 42,0 | 35,0 63 | M10 | 5,00 |
| IM63 XMZ EM 10X100 | 10,00 | 100,00 | 82,0 | 35,0 63 | M10 | 5,00 |
| IM63 XMZ EM 12X60 | 12,00 | 60,00 | 42,0 | 42,0 63 | M12 | 6,00 |
| IM63 XMZ EM 12X100 | 12,00 | 100,00 | 82,0 | 42,0 63 | M12 | 6,00 |
| IM63 XMZ EM 14X60 | 14,00 | 60,00 | 42,0 | 45,0 63 | M12 | 6,00 |
| IM63 XMZ EM 14X100 | 14,00 | 100,00 | 82,0 | 45,0 63 | M12 | 6,00 |
| IM63 XMZ EM 16X60 | 16,00 | 60,00 | 42,0 | 48,0 63 | M14 | 6,00 |
| IM63 XMZ EM 16X100 | 16,00 | 100,00 | 82,0 | 48,0 63 | M14 | 6,00 |
| IM63 XMZ EM 18X60 | 18,00 | 60,00 | 42,0 | 48,0 63 | M14 | 6,00 |
| IM63 XMZ EM 18X100 | 18,00 | 100,00 | 82,0 | 48,0 63 | M14 | 6,00 |
| IM63 XMZ EM 20X65 | 20,00 | 65,00 | 47,0 | 52,0 63 | M16 | 8,00 |
| IM63 XMZ EM 20X100 | 20,00 | 100,00 | 82,0 | 52,0 63 | M16 | 8,00 |
| IM63 XMZ EM 25X80 | 25,00 | 80,00 | 62,0 | 65,0 63 | M18X2 | 10,00 |
| IM63 XMZ EM 32X90 | 32,00 | 90,00 | 72,0 | 72,0 63 | M20X2 | 10,00 |
(1) Размер шестигранного ключа
B178
IM63 XMZ-EM-E
| атроны для концевых хвостовиками ISO 26 | фрез 622-1 SS | XMZ для | орма (с станков M 2° L L1 J | лыско azak Inte G1 D1 d2 | grex 2 Для d≥25 | ° 2° | A 0.005 A √N5 | 45 HRc | |
| Обозначение | SS | d2 | D1 | L | L1 | J | Ключ1(1) | G1 | Ключ2(1) |
| IM63 XMZ EM 06X60 E | 63 | 6,00 | 25,0 | 60,00 | 42,0 | M5 | 2,50 | M6 | 3,00 |
| IM63 XMZ EM 08X65 E | 63 | 8,00 | 28,0 | 65,00 | 47,0 | M6 | 8,00 | M8 | 4,00 |
| IM63 XMZ EM 10X70 E | 63 | 10,00 | 35,0 | 70,00 | 52,0 | M8X1 | 4,00 | M10 | 5,00 |
| IM63 XMZ EM 12X75 E | 63 | 12,00 | 42,0 | 75,00 | 57,0 | M10X1 | 5,00 | M12 | 6,00 |
| IM63 XMZ EM 14X75 E | 63 | 14,00 | 45,0 | 75,00 | 57,0 | M10X1 | 5,00 | M12 | 6,00 |
| IM63 XMZ EM 16X80 E | 63 | 16,00 | 48,0 | 80,00 | 62,0 | M12X1 | 6,00 | M14 | 6,00 |
| IM63 XMZ EM 18X80 E | 63 | 18,00 | 48,0 | 80,00 | 62,0 | M12X1 | 6,00 | M14 | 6,00 |
| IM63 XMZ EM 20X80 E | 63 | 20,00 | 52,0 | 80,00 | 62,0 | M12X1 | 6,00 | M16 | 8,00 |
| IM63 XMZ EM 25X85 E | 63 | 25,00 | 63,0 | 85,00 | 67,0 | M12X1 | 6,00 | M18X2 | 10,00 |
| IM63 XMZ EM 32X95 E | 63 | 32,00 | 72,0 | 95,00 | 77,0 | M12X1 | 6,00 | M20X2 | 10,00 |
(1) Размер шестигранного ключа
