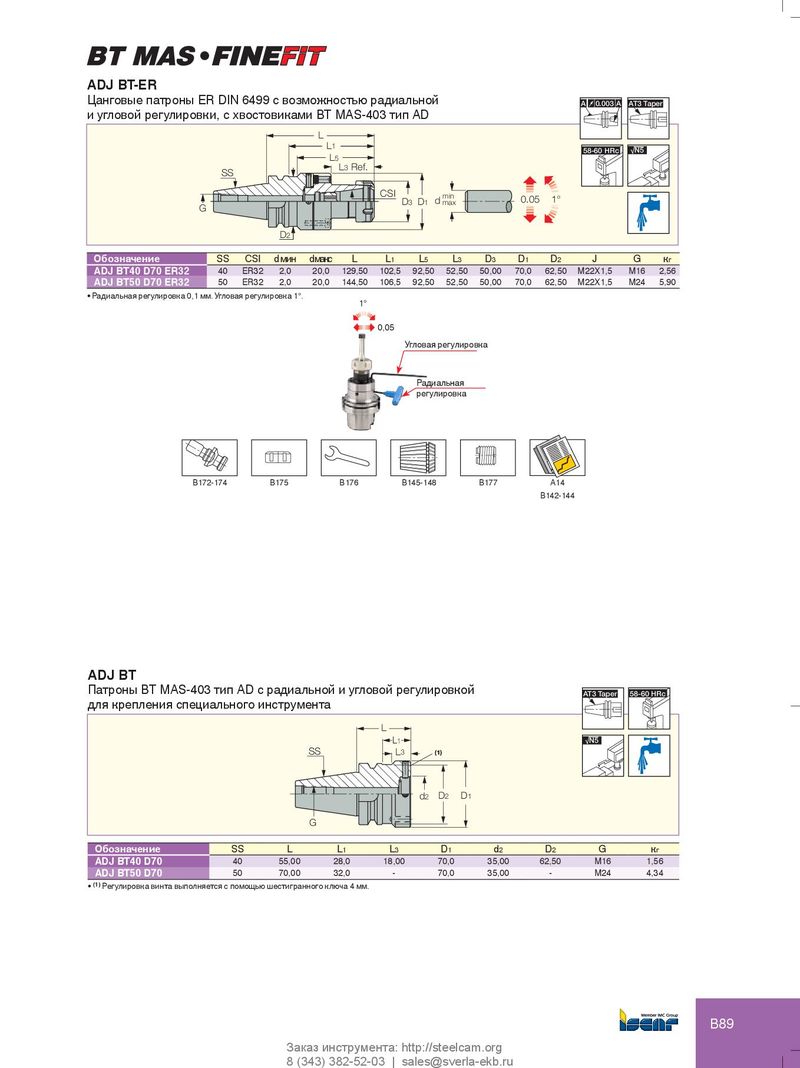

ADJ BT-ER
Цанговые патроны ER DIN 6499 с возможностью радиальной
и угловой регулировки, с хвостовиками BT MAS-403 тип AD A 0.003 A AT3 Taper
L L1 58-60 HRc √N5 L5
L3 Ref.
SS
CSI
| D | D | d min | 0.05 1° | ||
| G | 3 | 1 max | |||
| D2 |
| Обозначение | SS | CSI | dмин | dмакс | L | L1 | L5 | L3 | D3 | D1 | D2 | J | G | кг |
| ADJ BT40 D70 ER32 | 40 | ER32 | 2,0 | 20,0 129,50 102,5 92,50 52,50 50,00 | 70,0 | 62,50 M22X1,5 | M16 | 2,56 | ||||||
| ADJ BT50 D70 ER32 | 50 | ER32 | 2,0 | 20,0 144,50 106,5 92,50 52,50 50,00 | 70,0 | 62,50 M22X1,5 | M24 | 5,90 |
- Радиальная регулировка 0,1 мм. Угловая регулировка 1°.
1° 0,05 Угловая регулировка
Радиальная регулировка
B172-174 B175 B176 B145-148 B177 A14
B142-144
ADJ BT
Патроны BT MAS-403 тип AD с радиальной и угловой регулировкой
для крепления специального инструмента AT3 Taper 58-60 HRc
L L1 √N5 SS L3 (1)
| d2 | D2 | D1 | |
| G |
| Обозначение | SS | L | L1 | L3 | D1 | d2 | D2 | G | к г |
| ADJ BT40 D70 | 40 | 55,00 | 28,0 | 18,00 | 70,0 | 35,00 | 62,50 | M16 | 1,56 |
| ADJ BT50 D70 | 50 | 70,00 | 32,0 | - | 70,0 | 35,00 | - | M24 | 4,34 |
- (1) Регулировка винта выполняется с помощью шестигранного ключа 4 мм.
