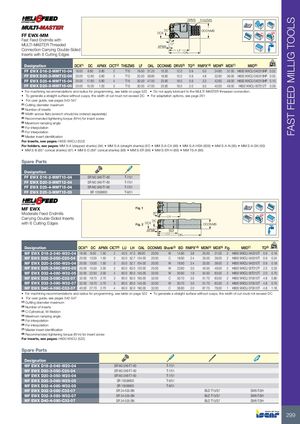

FAST FEED MILLIG TOOLS DRVS THSZMS DC DCONMS FF EWX-MM DCX Rd° Fast Feed Endmills with MULTI-MASTER Threaded 17˚APMX Connection Carrying Double-Sided LF Inserts with 6 Cutting Edges OAL Designation DCX(1) DC APMX CICT(2) THSZMS LF OAL DCONMS DRVS(3) TQ(4) RMPX°(5) MDN(6) MDX(7) MIID(8) kg FF EWX D16-2-MMT10-04 16.00 8.60 0.80 2 T10 19.50 31.25 15.20 12.0 0.9 5.0 24.60 31.00 H600 WXCU 040310HP 0.02 FF EWX D20-3-MMT12-04 20.00 12.60 0.80 3 T12 25.00 38.80 18.80 15.0 0.9 4.8 32.60 39.00 H600 WXCU 040310HP 0.05 FF EWX D25-4-MMT15-04 25.00 17.60 0.80 4 T15 30.00 47.00 23.90 19.0 0.9 3.3 42.60 49.00 H600 WXCU 040310HP 0.10 FF EWX D25-3-MMT15-05 25.00 15.00 1.00 3 T15 30.00 47.00 23.90 19.0 2.0 5.0 40.00 49.00 H600 WXCU 05T312T 0.09 • For machining recommendations and radius for programming, see table on page 522 • Do not apply lubricant to the MULTI-MASTER threaded connection. • To generate a straight surface without cusps, the width of cut must not exceed DC • For adaptation options, see page 261 • For user guide, see pages 542-547 (1) Cutting diameter maximum (2) Number of inserts (3) Width across flats (wrench should be ordered separately) (4) Recommended tightening torque (N*m) for insert screw (5) Maximum ramping angle (6) For interpolation (7) For interpolation (8) Master insert identification For inserts, see pages: H600 WXCU (522) For holders, see pages: MM S-A (stepped shanks) (84) • MM S-A (straight shanks) (87) • MM S-A-C# (86) • MM S-A-HSK (609) • MM S-A-N (85) • MM S-A-SK (90) • MM S-B (85° conical shanks) (87) • MM S-D (89° conical shanks) (88) • MM S-ER (89) • MM S-ER-H (89) • MM TS-A (86) Spare Parts Designation FF EWX D16-2-MMT10-04 SR M2.5X6-T7-60 T-7/51 FF EWX D20-3-MMT12-04 SR M2.5X6-T7-60 T-7/51 FF EWX D25-4-MMT15-04 SR M2.5X6-T7-60 T-7/51 FF EWX D25-3-MMT15-05 SR 10508600 T-9/51 MF EWX Fig. 1 Moderate Feed EndmillsCarrying Double-Sided Inserts 30° LH Rd° DC with 6 Cutting Edges Fig. 2 DCX DCONMS APMX BD LU OAL Designation DCX(1) DC APMX CICT(2) LU LH OAL DCONMS Shank(3) BD RMPX°(4) MDN(5) MDX(6) Fig. MIID(7) TQ(8) kg MF EWX D16-2-040-W20-04 16.00 9.00 1.50 2 40.0 47.0 99.00 20.00 W 14.90 3.8 25.00 31.00 2 H600 WXCU 040310T 0.9 0.16 MF EWX D20-3-050-C20-04 20.00 13.00 1.50 3 50.0 52.7 134.00 20.00 C 18.90 2.4 33.00 39.00 2 H600 WXCU 040310T 0.9 0.24 MF EWX D20-3-050-W20-04 20.00 13.00 1.50 3 50.0 52.7 104.00 20.00 W 18.90 2.4 33.00 39.00 2 H600 WXCU 040310T 0.9 0.18 MF EWX D25-3-060-W25-05 25.00 15.50 2.00 3 60.0 63.0 120.00 25.00 W 23.60 3.0 40.50 49.00 2 H600 WXCU 05T312T 2.0 0.33 MF EWX D32-4-080-W32-05 32.00 22.50 2.00 4 80.0 83.0 145.00 32.00 W 30.60 1.9 54.50 63.00 2 H600 WXCU 05T312T 2.0 0.70 MF EWX D32-3-080-C32-07 32.00 19.70 2.70 3 80.0 83.0 165.00 32.00 C 30.70 3.0 51.70 63.00 2 H600 WXCU 070515T 4.8 0.80 MF EWX D32-3-080-W32-07 32.00 19.70 2.70 3 80.0 83.0 145.00 32.00 W 30.70 3.0 51.70 63.00 2 H600 WXCU 070515T 4.8 0.70 MF EWX D40-4-090-C32-07 40.00 27.70 2.70 4 90.0 92.0 190.00 32.00 C 36.80 2.0 67.70 79.00 1 H600 WXCU 070515T 4.8 1.16 • For machining recommendations and radius for programming, see table on page 522 • To generate a straight surface without cusps, the width of cut must not exceed DC • For user guide, see pages 542-547 (1) Cutting diameter maximum (2) Number of inserts (3) C-Cylindrical, W-Weldon (4) Maximum ramping angle (5) For interpolation (6) For interpolation (7) Master insert identification (8) Recommended tightening torque (N*m) for insert screw For inserts, see pages: H600 WXCU (522) Spare Parts Designation MF EWX D16-2-040-W20-04 SR M2.5X6-T7-60 T-7/51 MF EWX D20-3-050-C20-04 SR M2.5X6-T7-60 T-7/51 MF EWX D20-3-050-W20-04 SR M2.5X6-T7-60 T-7/51 MF EWX D25-3-060-W25-05 SR 10508600 T-9/51 MF EWX D32-4-080-W32-05 SR 10508600 T-9/51 MF EWX D32-3-080-C32-07 SR 34-535-SN BLD T15/S7 SW6-T-SH MF EWX D32-3-080-W32-07 SR 34-535-SN BLD T15/S7 SW6-T-SH MF EWX D40-4-090-C32-07 SR 34-535-SN BLD T15/S7 SW6-T-SH 299
