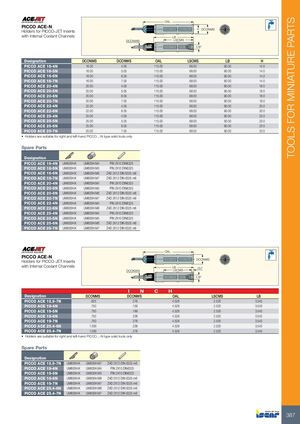

PICCO ACE-N
Holders for PICCO-JET Inserts H DCONMS
with Internal Coolant Channels
LB DCONWS LSCMS 1/8"
| Designation | DCONMS | DCONWS | OAL | LSCMS | LB | H |
| PICCO ACE 16-4N | 16.00 | 4.05 | 115.00 | 68.00 | 90.00 | 14.0 |
| PICCO ACE 16-5N | 16.00 | 5.05 | 115.00 | 68.00 | 90.00 | 14.0 |
| PICCO ACE 16-6N | 16.00 | 6.05 | 115.00 | 68.00 | 90.00 | 14.0 |
| PICCO ACE 16-7N | 16.00 | 7.05 | 115.00 | 68.00 | 90.00 | 14.0 |
| PICCO ACE 20-4N | 20.00 | 4.05 | 115.00 | 68.00 | 90.00 | 18.0 |
| PICCO ACE 20-5N | 20.00 | 5.05 | 115.00 | 68.00 | 90.00 | 18.0 |
| PICCO ACE 20-6N | 20.00 | 6.05 | 115.00 | 68.00 | 90.00 | 18.0 |
| PICCO ACE 20-7N | 20.00 | 7.05 | 115.00 | 68.00 | 90.00 | 18.0 |
| PICCO ACE 22-4N | 22.00 | 4.05 | 115.00 | 68.00 | 90.00 | 20.0 |
| PICCO ACE 22-6N | 22.00 | 6.05 | 115.00 | 68.00 | 90.00 | 20.0 |
| PICCO ACE 25-4N | 25.00 | 4.05 | 115.00 | 68.00 | 90.00 | 23.0 |
| PICCO ACE 25-5N | 25.00 | 5.05 | 115.00 | 68.00 | 90.00 | 23.0 |
| PICCO ACE 25-6N | 25.00 | 6.05 | 115.00 | 68.00 | 90.00 | 23.0 |
| PICCO ACE 25-7N | 25.00 | 7.05 | 115.00 | 68.00 | 90.00 | 23.0 |
- Holders are suitable for right and left-hand PICCO...-N type solid tools only
Spare Parts
Designation
| PICCO ACE 16-4N | UM600H.K | UM600H.M4 | PIN 2X10 DIN6325 |
| PICCO ACE 16-5N | UM600H.K | UM600H.M5 | PIN 2X10 DIN6325 |
| PICCO ACE 16-6N | UM600H.K | UM600H.M6 | ZAD 2X12 DIN 6325 m6 |
| PICCO ACE 16-7N | UM600H.K | UM600H.M7 | ZAD 2X12 DIN 6325 m6 |
| PICCO ACE 20-4N | UM600H.K | UM600H.M4 | PIN 2X10 DIN6325 |
| PICCO ACE 20-5N | UM600H.K | UM600H.M5 | PIN 2X10 DIN6325 |
| PICCO ACE 20-6N | UM600H.K | UM600H.M6 | ZAD 2X12 DIN 6325 m6 |
| PICCO ACE 20-7N | UM600H.K | UM600H.M7 | ZAD 2X12 DIN 6325 m6 |
| PICCO ACE 22-4N | UM600H.K | UM600H.M4 | PIN 2X10 DIN6325 |
| PICCO ACE 22-6N | UM600H.K | UM600H.M6 | ZAD 2X12 DIN 6325 m6 |
| PICCO ACE 25-4N | UM600H.K | UM600H.M4 | PIN 2X10 DIN6325 |
| PICCO ACE 25-5N | UM600H.K | UM600H.M5 | PIN 2X10 DIN6325 |
| PICCO ACE 25-6N | UM600H.K | UM600H.M6 | ZAD 2X12 DIN 6325 m6 |
| PICCO ACE 25-7N | UM600H.K | UM600H.M7 | ZAD 2X12 DIN 6325 m6 |
OAL
PICCO ACE-N
Holders for PICCO-JET Inserts DCONMS
with Internal Coolant Channels
LB .157 DCONWS LSCMS 1/8"
I N C H
| Designation | DCONMS | DCONWS | OAL | LSCMS | LB |
| PICCO ACE 15.9-7N | .625 | .278 | 4.528 | 2.520 | 3.543 |
| PICCO ACE 19-4N | .750 | .159 | 4.528 | 2.520 | 3.543 |
| PICCO ACE 19-5N | .750 | .199 | 4.528 | 2.520 | 3.543 |
| PICCO ACE 19-6N | .750 | .238 | 4.528 | 2.520 | 3.543 |
| PICCO ACE 19-7N | .750 | .278 | 4.528 | 2.520 | 3.543 |
| PICCO ACE 25.4-6N | 1.000 | .238 | 4.528 | 2.520 | 3.543 |
| PICCO ACE 25.4-7N | 1.000 | .278 | 4.528 | 2.520 | 3.543 |
- Holders are suitable for right and left-hand PICCO...-N type solid tools only
Spare Parts
Designation
| PICCO ACE 15.9-7N | UM600H.K | UM600H.M7 | ZAD 2X12 DIN 6325 m6 |
| PICCO ACE 19-4N | UM600H.K | UM600H.M4 | PIN 2X10 DIN6325 |
| PICCO ACE 19-5N | UM600H.K | UM600H.M5 | PIN 2X10 DIN6325 |
| PICCO ACE 19-6N | UM600H.K | UM600H.M6 | ZAD 2X12 DIN 6325 m6 |
| PICCO ACE 19-7N | UM600H.K | UM600H.M7 | ZAD 2X12 DIN 6325 m6 |
| PICCO ACE 25.4-6N | UM600H.K | UM600H.M6 | ZAD 2X12 DIN 6325 m6 |
| PICCO ACE 25.4-7N | UM600H.K | UM600H.M7 | ZAD 2X12 DIN 6325 m6 |
