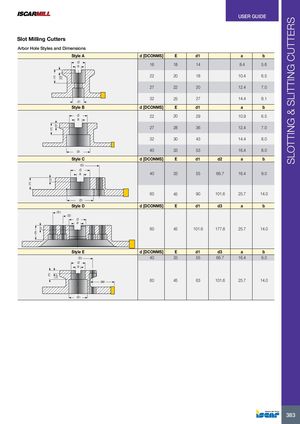

Slot Milling Cutters
Arbor Hole Styles and Dimensions
| Style A | d[DCONMS] | E | d1 | a | b | |
| d a | 16 | 18 | 14 | 8.4 | 5.6 | |
| b E | 22 | 20 | 18 | 10.4 | 6.5 | |
| 27 | 22 | 20 | 12.4 | 7.0 | ||
| d 1 | 32 | 25 | 27 | 14.4 | 8.1 | |
| Style B | d[DCONMS] | E | d1 | a | b | |
| d a | 22 | 20 | 29 | 10.9 | 6.5 | |
| b E | 27 | 28 | 36 | 12.4 | 7.0 | |
| 32 | 30 | 43 | 14.4 | 8.0 | ||
| d1 | 40 | 33 | 53 | 16.4 | 8.0 | |
| Style C | d[DCONMS] | E | d1 | d2 | a | b |
| d a d2 | 40 | 33 | 55 | 66.7 | 16.4 | 9.0 |
| b E | ||||||
| 60 | 45 | 90 | 101.6 | 25.7 | 14.0 | |
| d1 | ||||||
| Style D | d[DCONMS] | E | d1 | d3 | a | b |
| b d a E d2 d3 | 60 | 45 | 101.6 | 177.8 | 25.7 | 14.0 |
| Style E | d[DCONMS] | E | d1 | d3 | a | b |
| d2 | 40 | 33 | 55 | 66.7 | 16.4 | 9.0 |
| b d a E ae | 60 | 45 | 63 | 101.6 | 25.7 | 14.0 |
| d1 |
