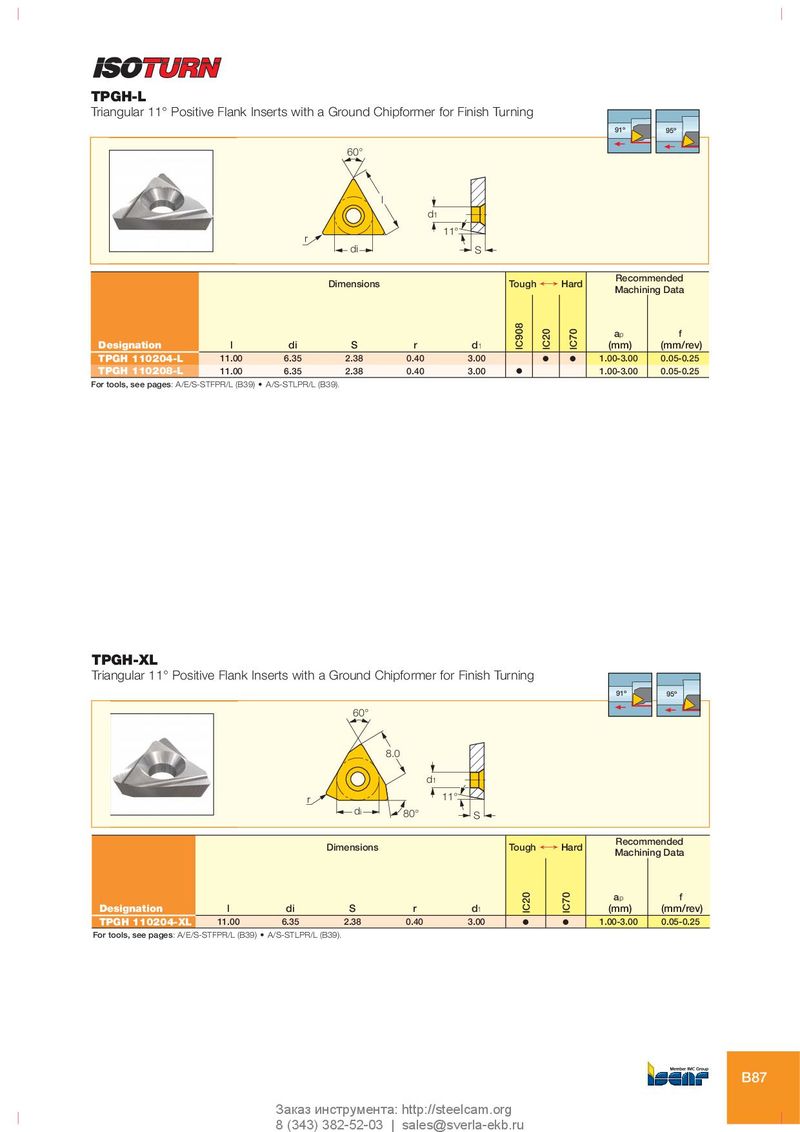

TPGH-L
Triangular 11° Positive Flank Inserts with a Ground Chipformer for Finish Turning
91º 95º 60°
l d1 11° r di S
Dimensions
Tough ¥ Hard
Recommended Machining Data
ap f
| Designation | l | di | S | r | d1 | (mm) | (mm/rev) | |||
| TPGH 110204-L | 11.00 | 6.35 | 2.38 | 0.40 | 3.00 | O | O | 1.00-3.00 | 0.05-0.25 | |
| TPGH 110208-L | 11.00 | 6.35 | 2.38 | 0.40 | 3.00 | O | 1.00-3.00 | 0.05-0.25 |
For tools, see pages: A/E/S-STFPR/L (B39) • A/S-STLPR/L (B39).
TPGH-XL
Triangular 11° Positive Flank Inserts with a Ground Chipformer for Finish Turning
91º 95º 60°
8.0
d1 r 11° di 80°
Dimensions
S
Tough ¥ Hard
Recommended Machining Data
ap f
| Designation | l | di | S | r | d1 | (mm) | (mm/rev) | ||
| TPGH 110204-XL | 11.00 | 6.35 | 2.38 | 0.40 | 3.00 | O | O | 1.00-3.00 | 0.05-0.25 |
For tools, see pages: A/E/S-STFPR/L (B39) • A/S-STLPR/L (B39).
