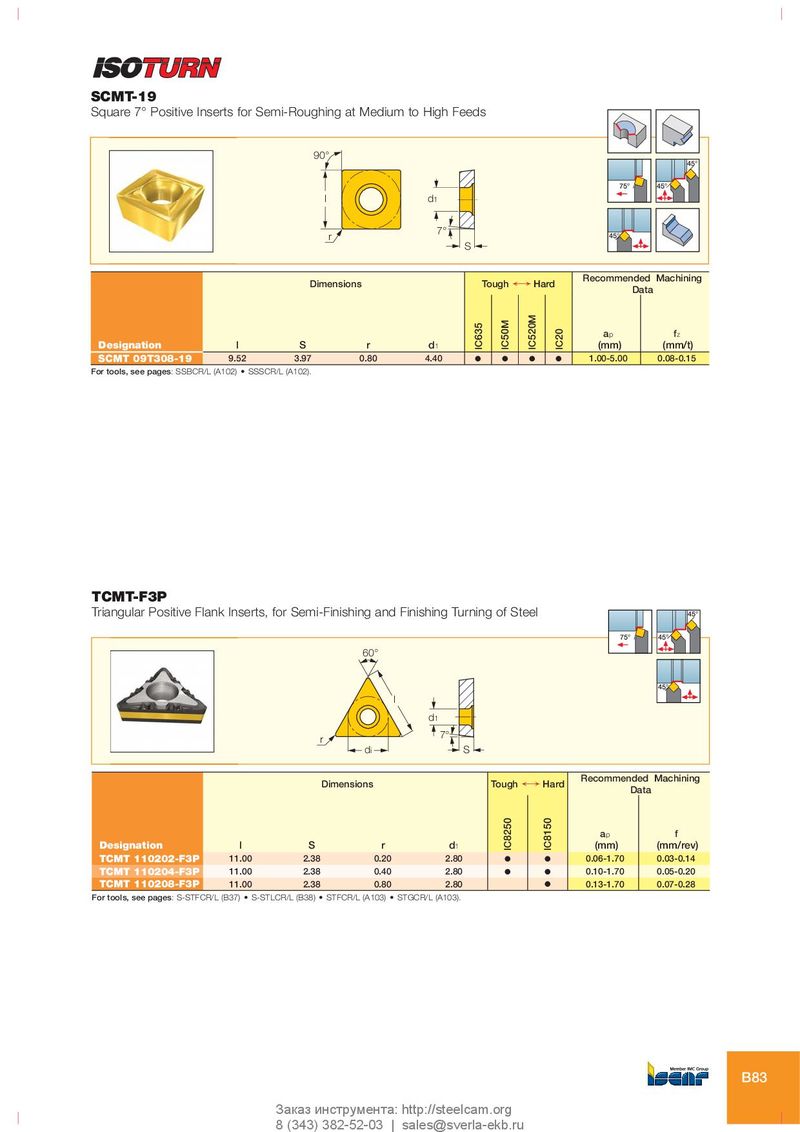

SCMT-19
Square 7° Positive Inserts for Semi-Roughing at Medium to High Feeds
90°
l d1
7° r
Dimensions
S
Tough ¥ Hard
45°
75° 45°
45°
Recommended Machining Data
ap fz
| Designation | l | S | r | d1 | (mm) | (mm/t) | ||||
| SCMT 09T308-19 | 9.52 | 3.97 | 0.80 | 4.40 | O | O | O | O | 1.00-5.00 | 0.08-0.15 |
For tools, see pages: SSBCR/L (A102) • SSSCR/L (A102).
TCMT-F3P
Triangular Positive Flank Inserts, for Semi-Finishing and Finishing Turning of Steel
60°
l d1 7° r di S
Dimensions Tough ¥ Hard
45°
75° 45°
45°
Recommended Machining Data
ap f
| Designation | l | S | r | d1 | (mm) | (mm/rev) | ||
| TCMT 110202-F3P | 11.00 | 2.38 | 0.20 | 2.80 | O | O | 0.06-1.70 | 0.03-0.14 |
| TCMT 110204-F3P | 11.00 | 2.38 | 0.40 | 2.80 | O | O | 0.10-1.70 | 0.05-0.20 |
| TCMT 110208-F3P | 11.00 | 2.38 | 0.80 | 2.80 | O | 0.13-1.70 | 0.07-0.28 |
For tools, see pages: S-STFCR/L (B37) • S-STLCR/L (B38) • STFCR/L (A103) • STGCR/L (A103).
