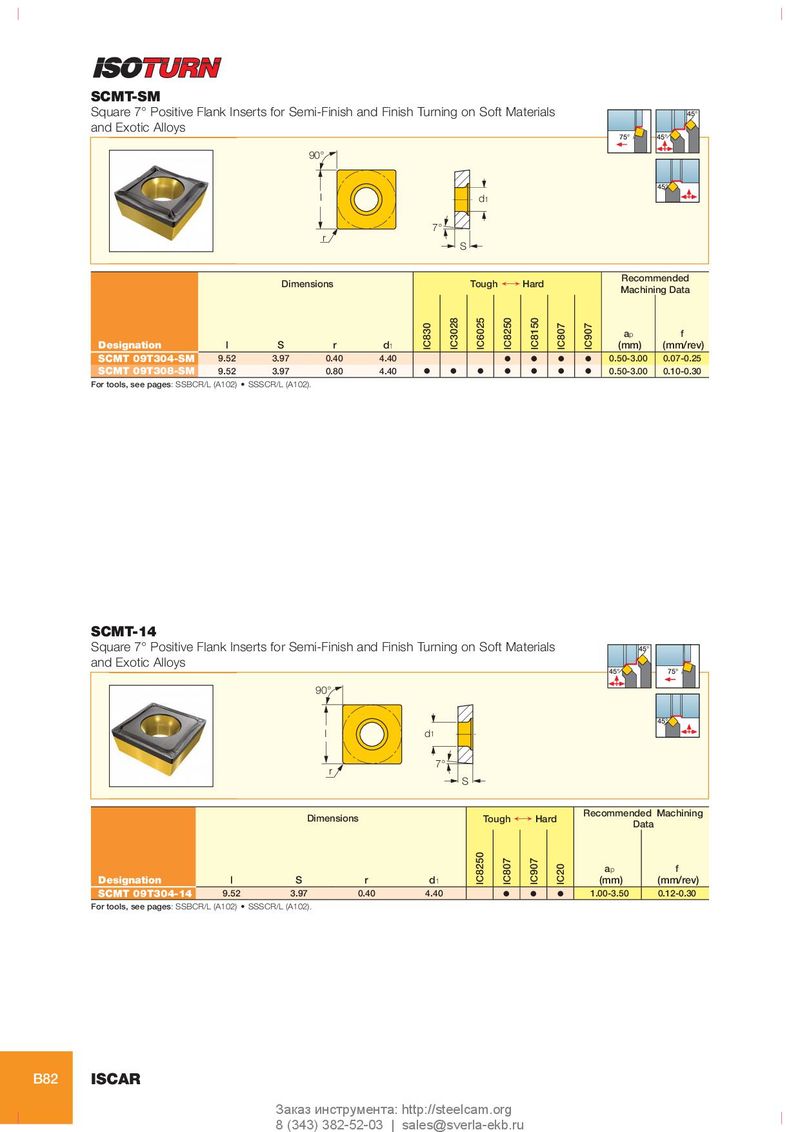

SCMT-SM
Square 7° Positive Flank Inserts for Semi-Finish and Finish Turning on Soft Materials
and Exotic Alloys
90°
l d1
7° r S
Dimensions Tough ¥ Hard
45°
75° 45°
45°
Recommended Machining Data
ap f
| Designation | l | S | r | d1 | (mm) | (mm/rev) | |||||||
| SCMT 09T304-SM | 9.52 | 3.97 | 0.40 | 4.40 | O | O | O | O | 0.50-3.00 | 0.07-0.25 | |||
| SCMT 09T308-SM | 9.52 | 3.97 | 0.80 | 4.40 | O | O | O | O | O | O | O | 0.50-3.00 | 0.10-0.30 |
For tools, see pages: SSBCR/L (A102) • SSSCR/L (A102).
SCMT-14
Square 7° Positive Flank Inserts for Semi-Finish and Finish Turning on Soft Materials
and Exotic Alloys
90°
I d1
7° r S
Dimensions Tough ¥ Hard
45°
45° 75°
45°
Recommended Machining Data
ap f
| Designation | l | S | r | d1 | (mm) | (mm/rev) | |||
| SCMT 09T304-14 | 9.52 | 3.97 | 0.40 | 4.40 | O | O | O | 1.00-3.50 | 0.12-0.30 |
For tools, see pages: SSBCR/L (A102) • SSSCR/L (A102).
