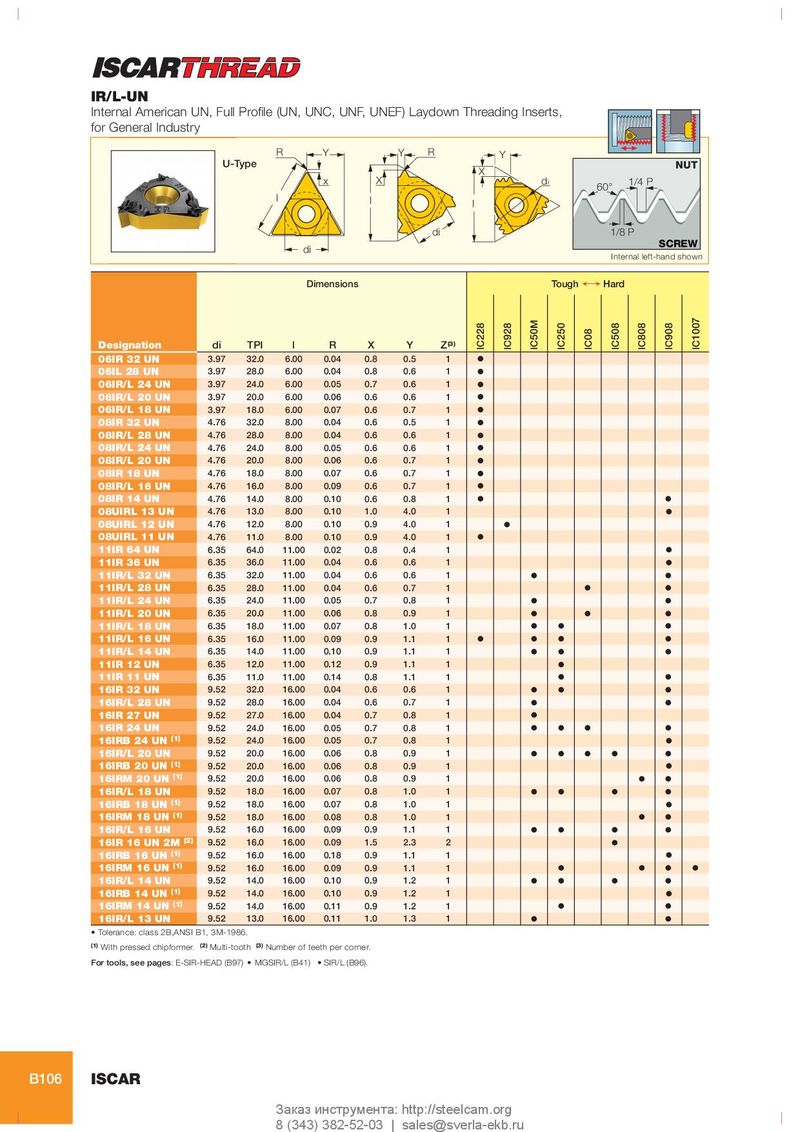

IR/L-UN
Internal American UN, Full Profile (UN, UNC, UNF, UNEF) Laydown Threading Inserts,
for General Industry
R Y Y R Y
U-T
U-Type NUT
X
x X di 1/4 P
60°
l l l
di 1/8 P
SCREW
di
Internal left-hand shown

Dimensions Tough ¥ Hard


IC1007
IC50M
IC228
IC928


IC250


IC508
IC808
IC908
IC08
Designation di TPI l R X Y Z(3)
06IR 32 UN 3.97 32.0 6.00 0.04 0.8 0.5 1 O
06IL 28 UN 3.97 28.0 6.00 0.04 0.8 0.6 1 O
06IR/L 24 UN 3.97 24.0 6.00 0.05 0.7 0.6 1 O
06IR/L 20 UN 3.97 20.0 6.00 0.06 0.6 0.6 1 O
06IR/L 18 UN 3.97 18.0 6.00 0.07 0.6 0.7 1 O
08IR 32 UN 4.76 32.0 8.00 0.04 0.6 0.5 1 O
08IR/L 28 UN 4.76 28.0 8.00 0.04 0.6 0.6 1 O
08IR/L 24 UN 4.76 24.0 8.00 0.05 0.6 0.6 1 O
08IR/L 20 UN 4.76 20.0 8.00 0.06 0.6 0.7 1 O
08IR 18 UN 4.76 18.0 8.00 0.07 0.6 0.7 1 O
08IR/L 16 UN 4.76 16.0 8.00 0.09 0.6 0.7 1 O
08IR 14 UN 4.76 14.0 8.00 0.10 0.6 0.8 1 O O
08UIRL 13 UN 4.76 13.0 8.00 0.10 1.0 4.0 1 O
08UIRL 12 UN 4.76 12.0 8.00 0.10 0.9 4.0 1 O
08UIRL 11 UN 4.76 11.0 8.00 0.10 0.9 4.0 1 O
11IR 64 UN 6.35 64.0 11.00 0.02 0.8 0.4 1 O
11IR 36 UN 6.35 36.0 11.00 0.04 0.6 0.6 1 O
11IR/L 32 UN 6.35 32.0 11.00 0.04 0.6 0.6 1 O O
11IR/L 28 UN 6.35 28.0 11.00 0.04 0.6 0.7 1 O O
11IR/L 24 UN 6.35 24.0 11.00 0.05 0.7 0.8 1 O O
11IR/L 20 UN 6.35 20.0 11.00 0.06 0.8 0.9 1 O O O
11IR/L 18 UN 6.35 18.0 11.00 0.07 0.8 1.0 1 O O O
11IR/L 16 UN 6.35 16.0 11.00 0.09 0.9 1.1 1 O O O O
11IR/L 14 UN 6.35 14.0 11.00 0.10 0.9 1.1 1 O O O
11IR 12 UN 6.35 12.0 11.00 0.12 0.9 1.1 1 O
11IR 11 UN 6.35 11.0 11.00 0.14 0.8 1.1 1 O O
16IR 32 UN 9.52 32.0 16.00 0.04 0.6 0.6 1 O O O
16IR/L 28 UN 9.52 28.0 16.00 0.04 0.6 0.7 1 O O
16IR 27 UN 9.52 27.0 16.00 0.04 0.7 0.8 1 O
16IR 24 UN 9.52 24.0 16.00 0.05 0.7 0.8 1 O O O O
16IRB 24 UN (1) 9.52 24.0 16.00 0.05 0.7 0.8 1 O
16IR/L 20 UN 9.52 20.0 16.00 0.06 0.8 0.9 1 O O O O O
16IRB 20 UN (1) 9.52 20.0 16.00 0.06 0.8 0.9 1 O
16IRM 20 UN (1) 9.52 20.0 16.00 0.06 0.8 0.9 1 O O
16IR/L 18 UN 9.52 18.0 16.00 0.07 0.8 1.0 1 O O O O
16IRB 18 UN (1) 9.52 18.0 16.00 0.07 0.8 1.0 1 O
16IRM 18 UN (1) 9.52 18.0 16.00 0.08 0.8 1.0 1 O O
16IR/L 16 UN 9.52 16.0 16.00 0.09 0.9 1.1 1 O O O O
16IR 16 UN 2M (2) 9.52 16.0 16.00 0.09 1.5 2.3 2 O
16IRB 16 UN (1) 9.52 16.0 16.00 0.18 0.9 1.1 1 O
16IRM 16 UN (1) 9.52 16.0 16.00 0.09 0.9 1.1 1 O O O O
16IR/L 14 UN 9.52 14.0 16.00 0.10 0.9 1.2 1 O O O O
16IRB 14 UN (1) 9.52 14.0 16.00 0.10 0.9 1.2 1 O
16IRM 14 UN (1) 9.52 14.0 16.00 0.11 0.9 1.2 1 O O
16IR/L 13 UN 9.52 13.0 16.00 0.11 1.0 1.3 1 O O
• Tolerance: class 2B,ANSI B1, 3M-1986.
(1) With pressed chipformer. (2) Multi-tooth (3) Number of teeth per corner.

For tools, see pages: E-SIR-HEAD (B97) • MGSIR/L (B41) • SIR/L (B96).
