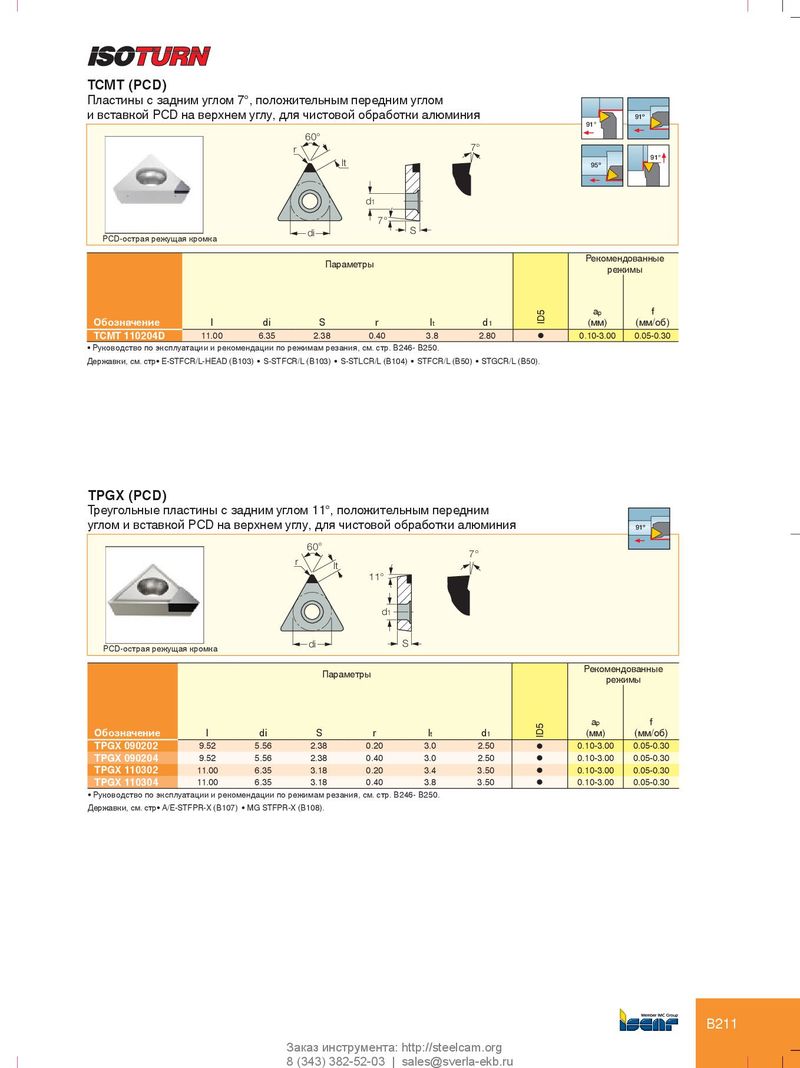

TCMT (PCD) Пластины с задним углом 7°, положительным передним углом и вставкой PCD на верхнем углу, для чистовой обработки алюминия 91º 91° 60 ° r 7 ° 91° lt 95º d1 7° di S PCD-острая режущая кромка Рекомендованные Параметры режимы a p f Обозначение l di S r l t d 1 ID5 (мм) (мм/об) TCMT 110204D 11.00 6.35 2.38 0.40 3.8 2.80 l 0.10-3.00 0.05-0.30 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B246- B250. Державки, см. стр• E-STFCR/L-HEAD (B103) • S-STFCR/L (B103) • S-STLCR/L (B104) • STFCR/L (B50) • STGCR/L (B50). TPGX (PCD) Треугольные пластины с задним углом 11°, положительным передним углом и вставкой PCD на верхнем углу, для чистовой обработки алюминия 91º 60 ° 7 ° r lt 11 ° d1 di S PCD-острая режущая кромка Рекомендованные Параметры режимы a p f Обозначение l di S r l t d 1 ID5 (мм) (мм/об) TPGX 090202 9.52 5.56 2.38 0.20 3.0 2.50 l 0.10-3.00 0.05-0.30 TPGX 090204 9.52 5.56 2.38 0.40 3.0 2.50 l 0.10-3.00 0.05-0.30 TPGX 110302 11.00 6.35 3.18 0.20 3.4 3.50 l 0.10-3.00 0.05-0.30 TPGX 110304 11.00 6.35 3.18 0.40 3.8 3.50 l 0.10-3.00 0.05-0.30 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B246- B250. Державки, см. стр• A/E-STFPR-X (B107) • MG STFPR-X (B108). B211 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
