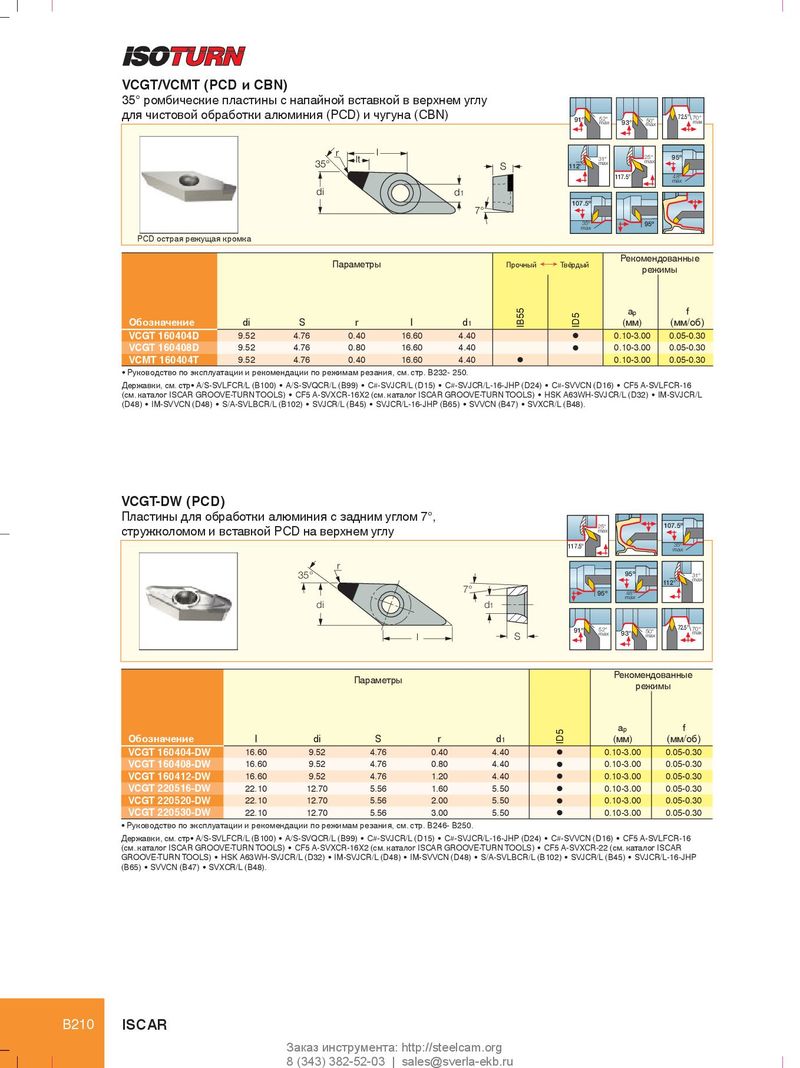

Каталог Iscar инструмент для токарной обработки - страница 241

VCGT/VCMT (PCD и CBN) 35° ромбические пластины с напайной вставкой в верхнем углу для чистовой обработки алюминия (PCD) и чугуна (CBN) 91° 52° 72.5° 70° max 93° 50° max max r l lt 31° 25°  95º max 35° max S 112° 117.5° 48º max di d1 107.5º 7° 35º max 95º PCD острая режущая кромка Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение di S r l d 1 IB55 ID5 (мм) (мм/об) VCGT 160404D 9.52 4.76 0.40 16.60 4.40 l 0.10-3.00 0.05-0.30 VCGT 160408D 9.52 4.76 0.80 16.60 4.40 l 0.10-3.00 0.05-0.30 VCMT 160404T 9.52 4.76 0.40 16.60 4.40 l 0.10-3.00 0.05-0.30 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232- 250. Державки, см. стр• A/S-SVLFCR/L (B100) • A/S-SVQCR/L (B99) • C#-SVJCR/L (D15) • C#-SVJCR/L-16-JHP (D24) • C#-SVVCN (D16) • CF5 A-SVLFCR-16 (см. каталог ISCAR GROOVE-TURN TOOLS) • CF5 A-SVXCR-16X2 (см. каталог ISCAR GROOVE-TURN TOOLS) • HSK A63WH-SVJCR/L (D32) • IM-SVJCR/L (D48) • IM-SVVCN (D48) • S/A-SVLBCR/L (B102) • SVJCR/L (B45) • SVJCR/L-16-JHP (B65) • SVVCN (B47) • SVXCR/L (B48). VCGT-DW (PCD) Пластины для обработки алюминия с задним углом 7°, 25°  107.5º стружколомом и вставкой PCD на верхнем углу max 117.5° 35º max r 35° 95º 31° max 112° 7° 95º 48º max di d1 91° 52° 72.5° 70° max 93° 50° l S max max Рекомендованные Параметры режимы a p f Обозначение l di S r d 1 ID5 (мм) (мм/об) VCGT 160404-DW 16.60 9.52 4.76 0.40 4.40 l 0.10-3.00 0.05-0.30 VCGT 160408-DW 16.60 9.52 4.76 0.80 4.40 l 0.10-3.00 0.05-0.30 VCGT 160412-DW 16.60 9.52 4.76 1.20 4.40 l 0.10-3.00 0.05-0.30 VCGT 220516-DW 22.10 12.70 5.56 1.60 5.50 l 0.10-3.00 0.05-0.30 VCGT 220520-DW 22.10 12.70 5.56 2.00 5.50 l 0.10-3.00 0.05-0.30 VCGT 220530-DW 22.10 12.70 5.56 3.00 5.50 l 0.10-3.00 0.05-0.30 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B246- B250. Державки, см. стр• A/S-SVLFCR/L (B100) • A/S-SVQCR/L (B99) • C#-SVJCR/L (D15) • C#-SVJCR/L-16-JHP (D24) • C#-SVVCN (D16) • CF5 A-SVLFCR-16 (см. каталог ISCAR GROOVE-TURN TOOLS) • CF5 A-SVXCR-16X2 (см. каталог ISCAR GROOVE-TURN TOOLS) • CF5 A-SVXCR-22 (см. каталог ISCAR GROOVE-TURN TOOLS) • HSK A63WH-SVJCR/L (D32) • IM-SVJCR/L (D48) • IM-SVVCN (D48) • S/A-SVLBCR/L (B102) • SVJCR/L (B45) • SVJCR/L-16-JHP (B65) • SVVCN (B47) • SVXCR/L (B48). B210 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
