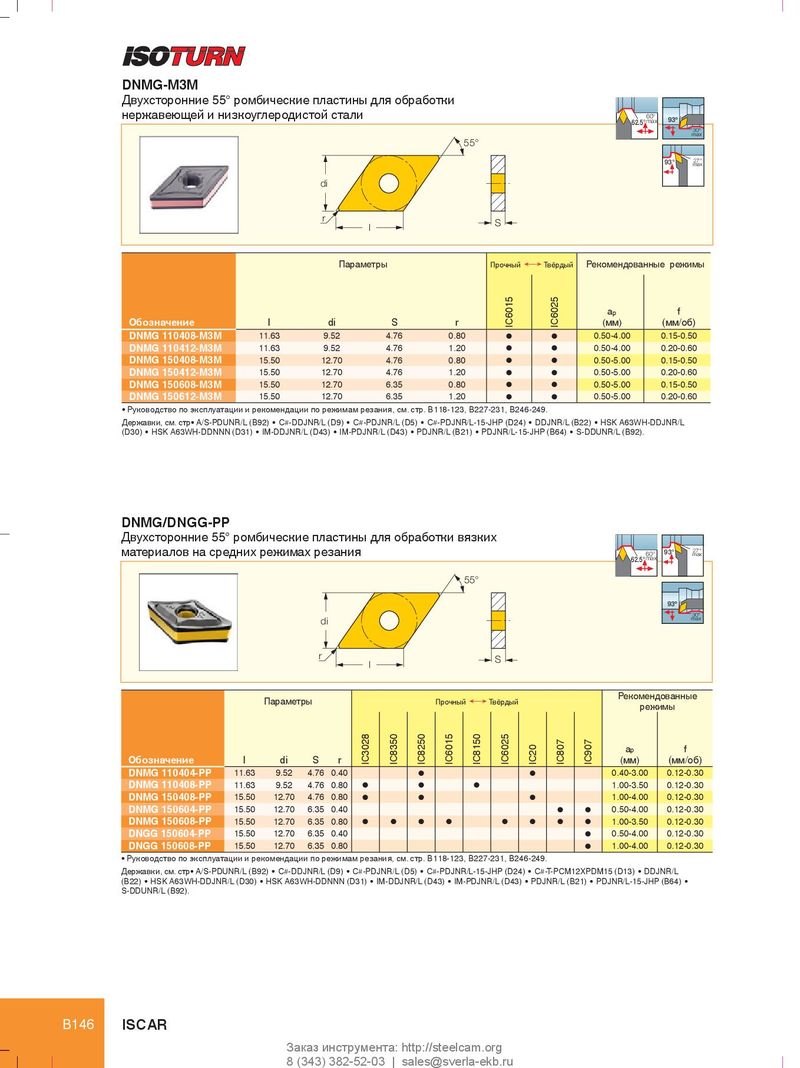

Каталог Iscar инструмент для токарной обработки - страница 177

DNMG-M3M Двухсторонние 55° ромбические пластины для обработки нержавеющей и низкоуглеродистой стали 60° 62.5° max 93º 30º max 55° 93° 27° max di r S l Параметры Прочный Ö Твёрдый Рекомендованные режимы a p f Обозначение l di S r IC6015 IC6025 (мм) (мм/об) DNMG 110408-M3M 11.63 9.52 4.76 0.80 l l 0.50-4.00 0.15-0.50 DNMG 110412-M3M 11.63 9.52 4.76 1.20 l l 0.50-4.00 0.20-0.60 DNMG 150408-M3M 15.50 12.70 4.76 0.80 l l 0.50-5.00 0.15-0.50 DNMG 150412-M3M 15.50 12.70 4.76 1.20 l l 0.50-5.00 0.20-0.60 DNMG 150608-M3M 15.50 12.70 6.35 0.80 l l 0.50-5.00 0.15-0.50 DNMG 150612-M3M 15.50 12.70 6.35 1.20 l l 0.50-5.00 0.20-0.60 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L (D5) • C#-PDJNR/L-15-JHP (D24) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • IM-PDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92). DNMG/DNGG-PP Двухсторонние 55° ромбические пластины для обработки вязких материалов на средних режимах резания 60° 93° 27° max 62.5° max 55° 93º 30º max di r S l Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IC3028 IC8350 IC8250 IC6015 IC8150 IC6025 IC20 IC807 IC907 (мм) (мм/об) DNMG 110404-PP 11.63 9.52 4.76 0.40 l l 0.40-3.00 0.12-0.30 DNMG 110408-PP 11.63 9.52 4.76 0.80 l l l 1.00-3.50 0.12-0.30 DNMG 150408-PP 15.50 12.70 4.76 0.80 l l l 1.00-4.00 0.12-0.30 DNMG 150604-PP 15.50 12.70 6.35 0.40 l l 0.50-4.00 0.12-0.30 DNMG 150608-PP 15.50 12.70 6.35 0.80 l l l l l l l l 1.00-3.50 0.12-0.30 DNGG 150604-PP 15.50 12.70 6.35 0.40 l 0.50-4.00 0.12-0.30 DNGG 150608-PP 15.50 12.70 6.35 0.80 l 1.00-4.00 0.12-0.30 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L (D5) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • IM-PDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92). B146 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
