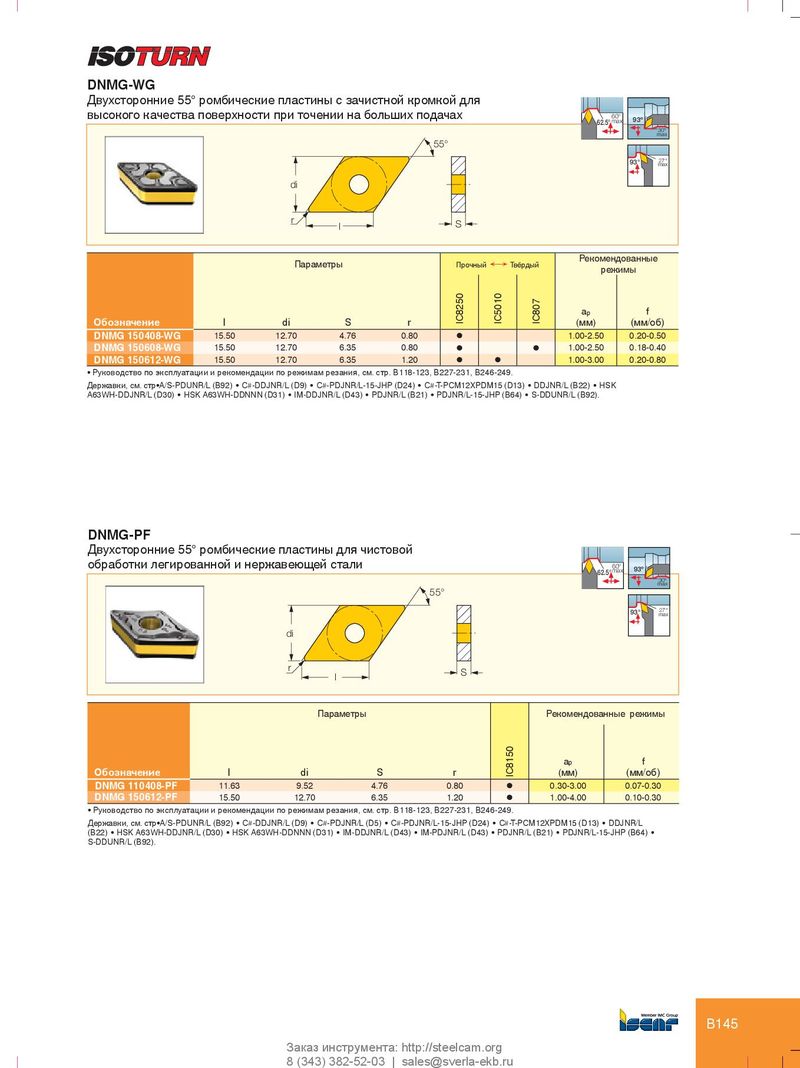

Каталог Iscar инструмент для токарной обработки - страница 176

DNMG-WG Двухсторонние 55° ромбические пластины с зачистной кромкой для высокого качества поверхности при точении на больших подачах 60° 62.5° max 93º 30º max 55° 93° 27° max di r l S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IC8250 IC5010 IC807 (мм) (мм/об) DNMG 150408-WG 15.50 12.70 4.76 0.80 l 1.00-2.50 0.20-0.50 DNMG 150608-WG 15.50 12.70 6.35 0.80 l l 1.00-2.50 0.18-0.40 DNMG 150612-WG 15.50 12.70 6.35 1.20 l l 1.00-3.00 0.20-0.80 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92). DNMG-PF Двухсторонние 55° ромбические пластины для чистовой обработки легированной и нержавеющей стали 60° 62.5° max 93º 30º max 55° 93° 27° max di r S l Параметры Рекомендованные режимы a p f Обозначение l di S r IC8150 (мм) (мм/об) DNMG 110408-PF 11.63 9.52 4.76 0.80 l 0.30-3.00 0.07-0.30 DNMG 150612-PF 15.50 12.70 6.35 1.20 l 1.00-4.00 0.10-0.30 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L (D5) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • IM-PDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92). B145 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
