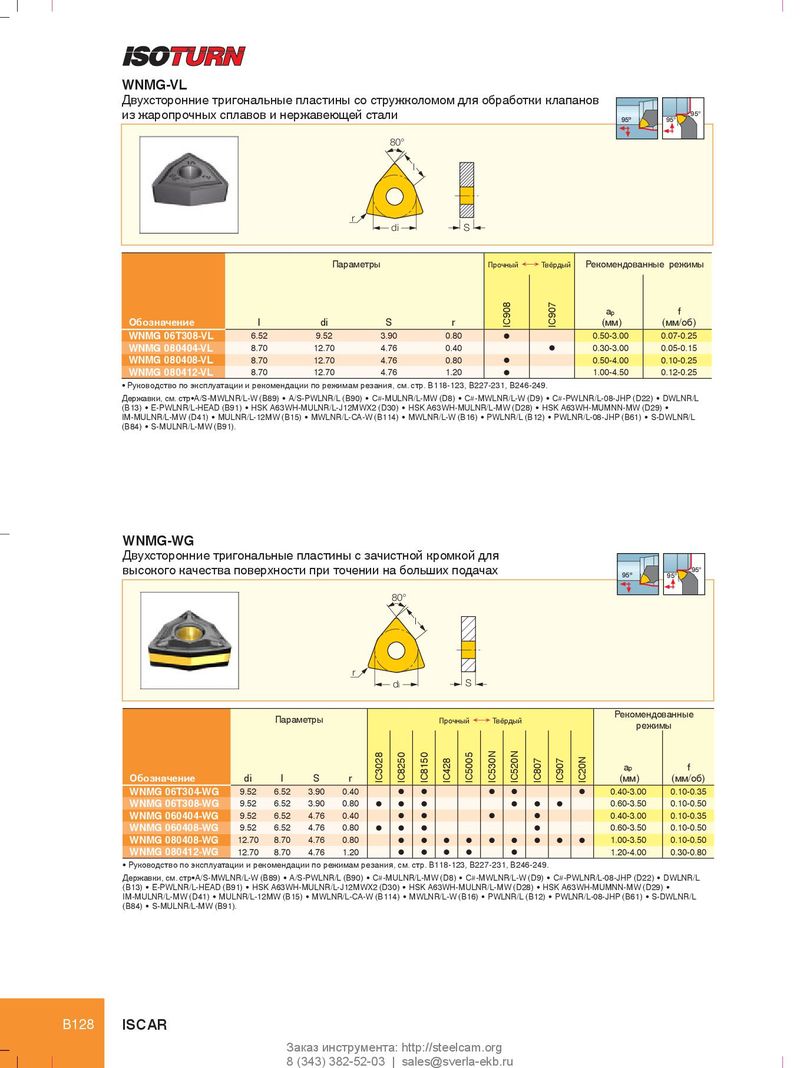

Каталог Iscar инструмент для токарной обработки - страница 159

WNMG-VL Двухсторонние тригональные пластины со стружколомом для обработки клапанов из жаропрочных сплавов и нержавеющей стали 95° 95º 95° 80° l r di S Параметры Прочный Ö Твёрдый Рекомендованные режимы a p f Обозначение l di S r IC908 IC907 (мм) (мм/об) WNMG 06T308-VL 6.52 9.52 3.90 0.80 l 0.50-3.00 0.07-0.25 WNMG 080404-VL 8.70 12.70 4.76 0.40 l 0.30-3.00 0.05-0.15 WNMG 080408-VL 8.70 12.70 4.76 0.80 l 0.50-4.00 0.10-0.25 WNMG 080412-VL 8.70 12.70 4.76 1.20 l 1.00-4.50 0.12-0.25 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L (B13) • E-PWLNR/L-HEAD (B91) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91). WNMG-WG Двухсторонние тригональные пластины с зачистной кромкой для высокого качества поверхности при точении на больших подачах 95° 95º 95° 80° l r di S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение di l S r IC3028 IC8250 IC8150 IC428 IC5005 IC530N IC520N IC807 IC907 IC20N (мм) (мм/об) WNMG 06T304-WG 9.52 6.52 3.90 0.40 l l l l l 0.40-3.00 0.10-0.35 WNMG 06T308-WG 9.52 6.52 3.90 0.80 l l l l l l 0.60-3.50 0.10-0.50 WNMG 060404-WG 9.52 6.52 4.76 0.40 l l l l 0.40-3.00 0.10-0.35 WNMG 060408-WG 9.52 6.52 4.76 0.80 l l l l 0.60-3.50 0.10-0.50 WNMG 080408-WG 12.70 8.70 4.76 0.80 l l l l l l l l l 1.00-3.50 0.10-0.50 WNMG 080412-WG 12.70 8.70 4.76 1.20 l l l l l 1.20-4.00 0.30-0.80 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L (B13) • E-PWLNR/L-HEAD (B91) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91). B128 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
