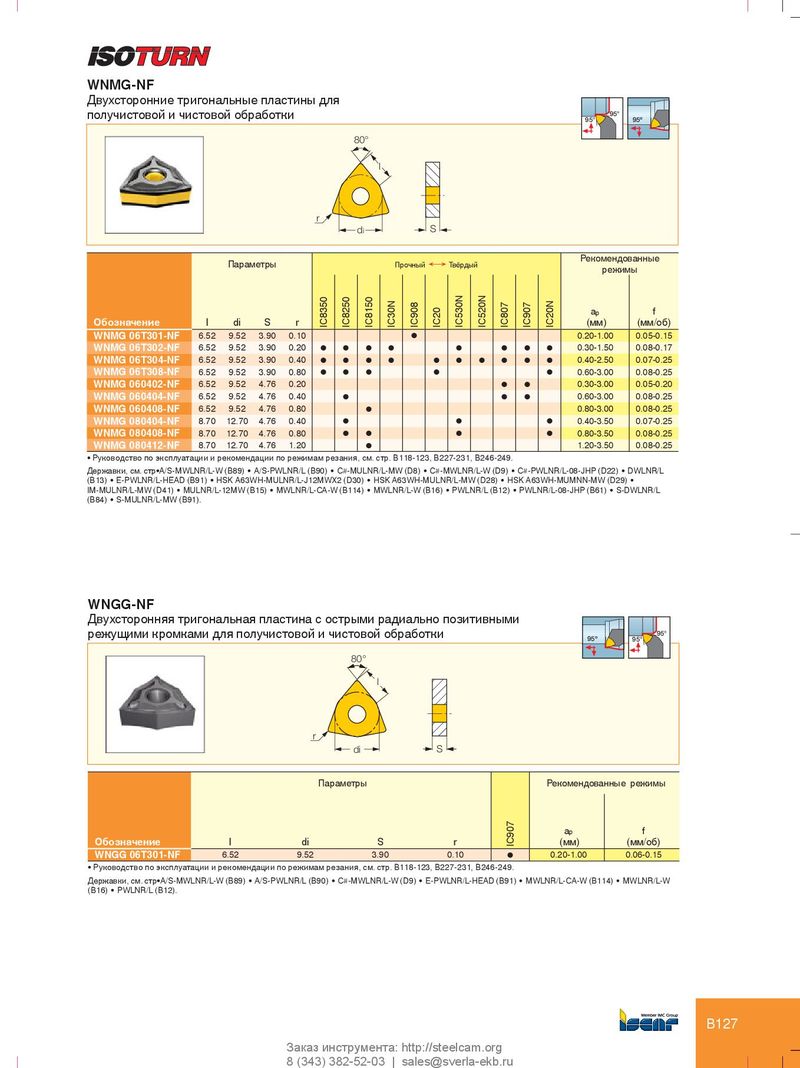

WNMG-NF Двухсторонние тригональные пластины для получистовой и чистовой обработки 95° 95° 95º 80° l r di S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IC8350 IC8250 IC8150 IC30N IC908 IC20 IC530N IC520N IC807 IC907 IC20N (мм) (мм/об) WNMG 06T301-NF 6.52 9.52 3.90 0.10 l 0.20-1.00 0.05-0.15 WNMG 06T302-NF 6.52 9.52 3.90 0.20 l l l l l l l l 0.30-1.50 0.08-0.17 WNMG 06T304-NF 6.52 9.52 3.90 0.40 l l l l l l l l l l 0.40-2.50 0.07-0.25 WNMG 06T308-NF 6.52 9.52 3.90 0.80 l l l l l 0.60-3.00 0.08-0.25 WNMG 060402-NF 6.52 9.52 4.76 0.20 l l 0.30-3.00 0.05-0.20 WNMG 060404-NF 6.52 9.52 4.76 0.40 l l l 0.60-3.00 0.08-0.25 WNMG 060408-NF 6.52 9.52 4.76 0.80 l 0.80-3.00 0.08-0.25 WNMG 080404-NF 8.70 12.70 4.76 0.40 l l l 0.40-3.50 0.07-0.25 WNMG 080408-NF 8.70 12.70 4.76 0.80 l l l l 0.80-3.50 0.08-0.25 WNMG 080412-NF 8.70 12.70 4.76 1.20 l 1.20-3.50 0.08-0.25 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L (B13) • E-PWLNR/L-HEAD (B91) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91). WNGG-NF Двухсторонняя тригональная пластина с острыми радиально позитивными режущими кромками для получистовой и чистовой обработки 95° 95º 95° 80° l r di S Параметры Рекомендованные режимы a p f Обозначение l di S r IC907 (мм) (мм/об) WNGG 06T301-NF 6.52 9.52 3.90 0.10 l 0.20-1.00 0.06-0.15 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MWLNR/L-W (D9) • E-PWLNR/L-HEAD (B91) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12). B127 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
