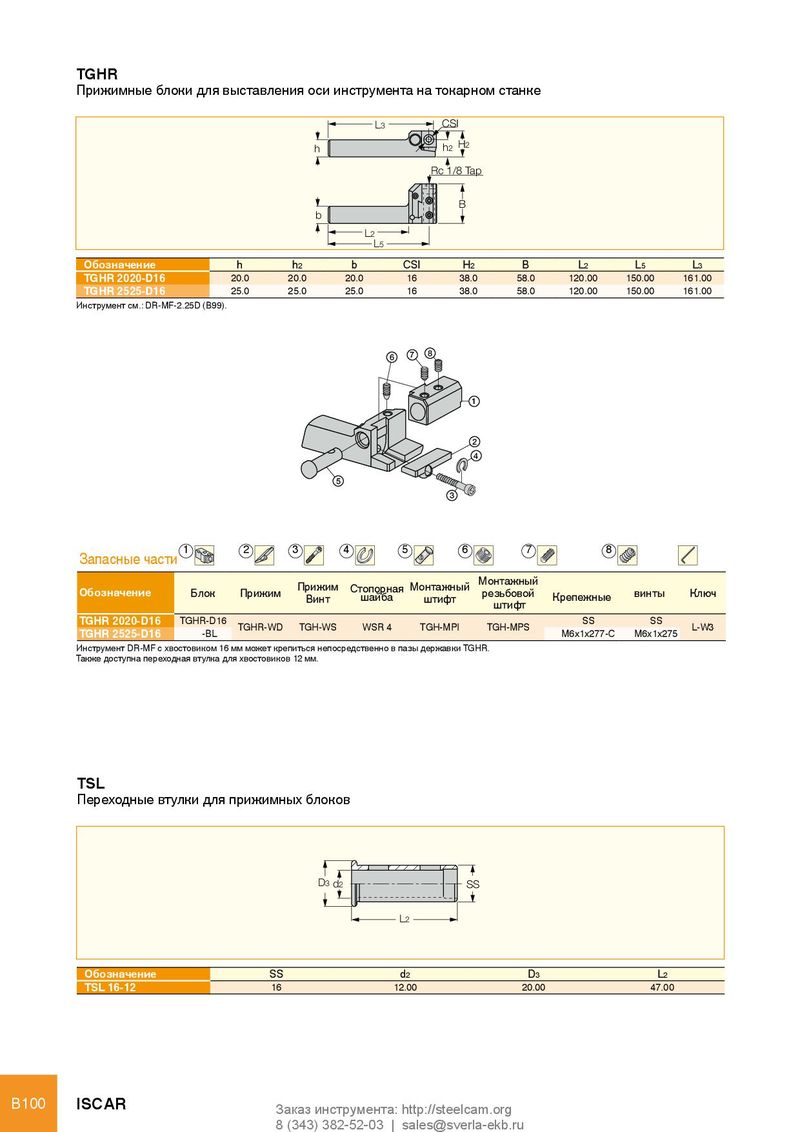

Каталог Iscar инструмент для обработки отверстий - страница 107

TGHR Прижимные блоки для выставления оси инструмента на токарном станке L3 CSI h h2 H2 Rc 1/8 Tap B b L2 L5 Обозначение h h2 b CSI H2 B L2 L5 L3 TGHR 2020-D16 20.0 20.0 20.0 16 38.0 58.0 120.00 150.00 161.00 TGHR 2525-D16 25.0 25.0 25.0 16 38.0 58.0 120.00 150.00 161.00 Инструмент см.: DR-MF-2.25D (B99). 6 7 8 1 2 4 5 3 Запасные части 1 2 3 4 5 6 7 8 Прижим Стопорная Монтажный Монтажный Обозначение Блок Прижим Винт шайба штифт резьбовой Крепежные винты Ключ штифт TGHR 2020-D16 TGHR-D16 TGHR-WD TGH-WS WSR 4 TGH-MPI TGH-MPS SS SS L-W3 TGHR 2525-D16 -BL M6x1x277-C M6x1x275 Инструмент DR-MF с хвостовиком 16 мм может крепиться непосредственно в пазы державки TGHR. Также доступна переходная втулка для хвостовиков 12 мм. TSL Переходные втулки для прижимных блоков D3 d2 SS L2 Обозначение SS d2 D3 L2 TSL 16-12 16 12.00 20.00 47.00 B100 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
