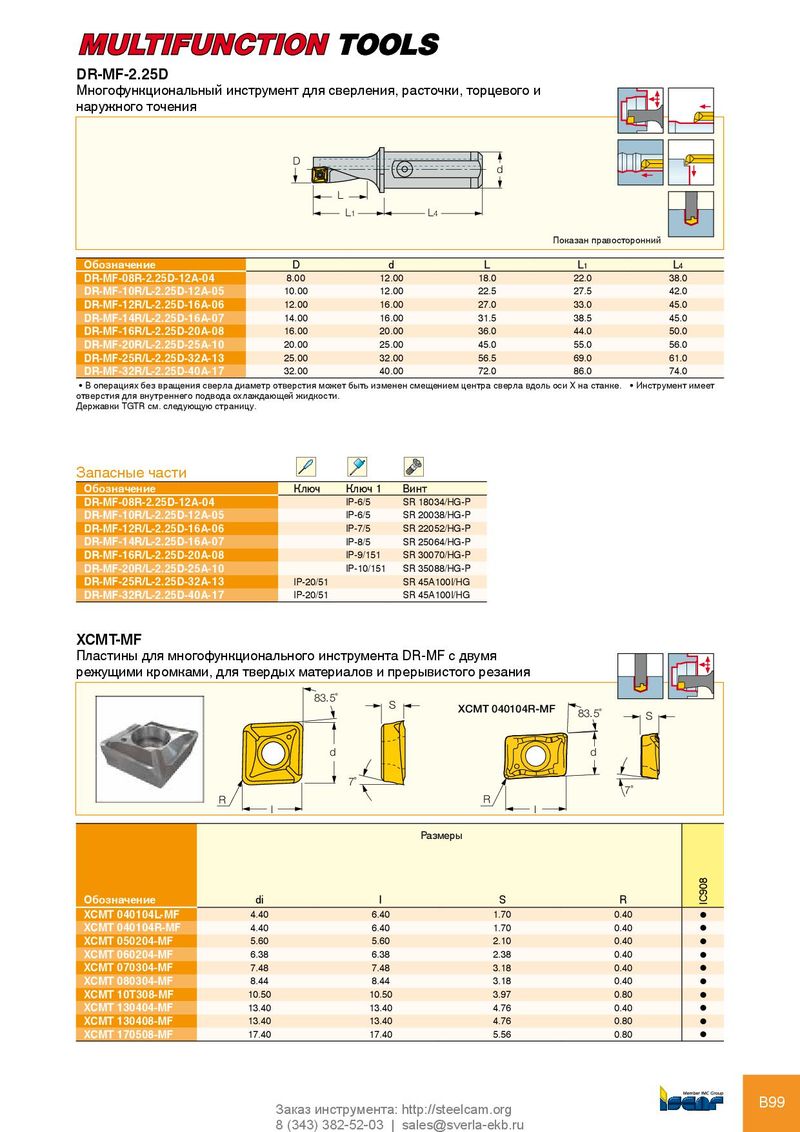

DR-MF-2.25D Многофункциональный инструмент для сверления, расточки, торцевого и наружного точения D d L L1 L4 Показан правосторонний Обозначение D d L L1 L4 DR-MF-08R-2.25D-12A-04 8.00 12.00 18.0 22.0 38.0 DR-MF-10R/L-2.25D-12A-05 10.00 12.00 22.5 27.5 42.0 DR-MF-12R/L-2.25D-16A-06 12.00 16.00 27.0 33.0 45.0 DR-MF-14R/L-2.25D-16A-07 14.00 16.00 31.5 38.5 45.0 DR-MF-16R/L-2.25D-20A-08 16.00 20.00 36.0 44.0 50.0 DR-MF-20R/L-2.25D-25A-10 20.00 25.00 45.0 55.0 56.0 DR-MF-25R/L-2.25D-32A-13 25.00 32.00 56.5 69.0 61.0 DR-MF-32R/L-2.25D-40A-17 32.00 40.00 72.0 86.0 74.0 • В операциях без вращения сверла диаметр отверстия может быть изменен смещением центра сверла вдоль оси X на станке. • Инструмент имеет отверстия для внутреннего подвода охлаждающей жидкости. Державки TGTR см. следующую страницу. Запасные части Обозначение Ключ Ключ 1 Винт DR-MF-08R-2.25D-12A-04 IP-6/5 SR 18034/HG-P DR-MF-10R/L-2.25D-12A-05 IP-6/5 SR 20038/HG-P DR-MF-12R/L-2.25D-16A-06 IP-7/5 SR 22052/HG-P DR-MF-14R/L-2.25D-16A-07 IP-8/5 SR 25064/HG-P DR-MF-16R/L-2.25D-20A-08 IP-9/151 SR 30070/HG-P DR-MF-20R/L-2.25D-25A-10 IP-10/151 SR 35088/HG-P DR-MF-25R/L-2.25D-32A-13 IP-20/51 SR 45A100I/HG DR-MF-32R/L-2.25D-40A-17 IP-20/51 SR 45A100I/HG XCMT-MF Пластины для многофункционального инструмента DR-MF с двумя режущими кромками, для твердых материалов и прерывистого резания 83. 5˚ S XCMT 040104R-MF 83. 5˚ S d d 7˚ 7˚ R R l l Размеры Обозначение di l S R IC908 XCMT 040104L-MF 4.40 6.40 1.70 0.40 l XCMT 040104R-MF 4.40 6.40 1.70 0.40 l XCMT 050204-MF 5.60 5.60 2.10 0.40 l XCMT 060204-MF 6.38 6.38 2.38 0.40 l XCMT 070304-MF 7.48 7.48 3.18 0.40 l XCMT 080304-MF 8.44 8.44 3.18 0.40 l XCMT 10T308-MF 10.50 10.50 3.97 0.80 l XCMT 130404-MF 13.40 13.40 4.76 0.40 l XCMT 130408-MF 13.40 13.40 4.76 0.80 l XCMT 170508-MF 17.40 17.40 5.56 0.80 l Заказ инструмента: http://steelcam.org B99 8 (343) 382-52-03 | sales@sverla-ekb.ru
