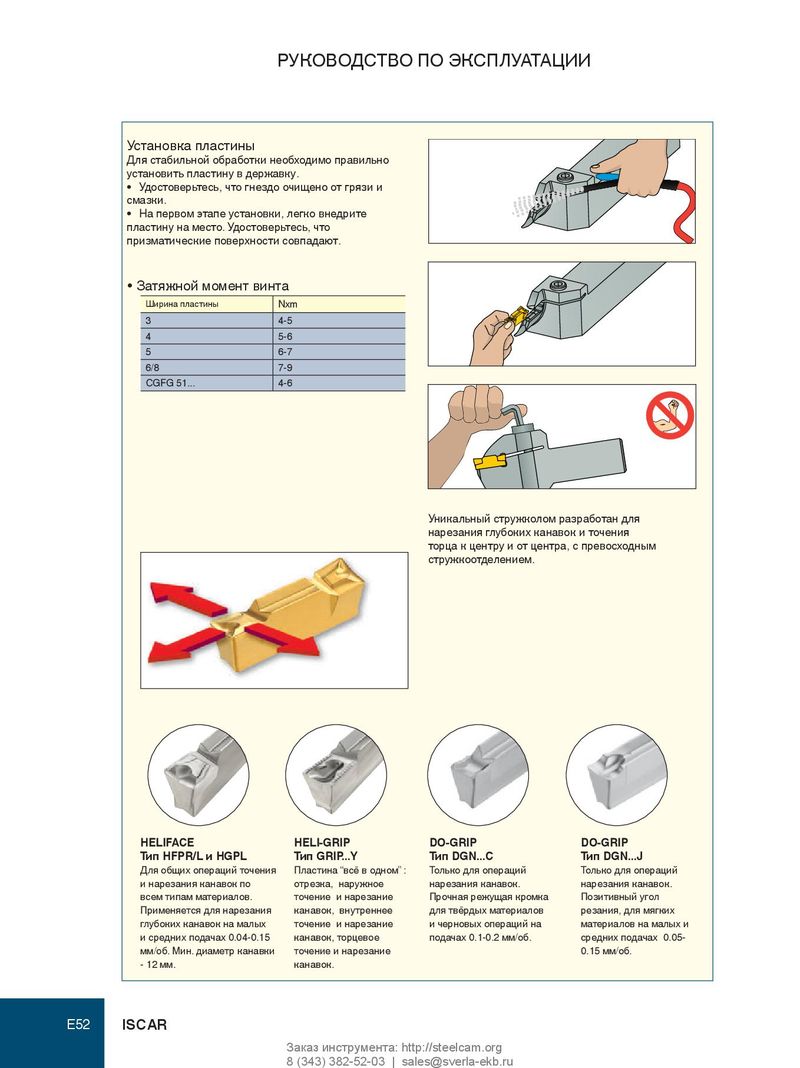

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Установка пластины Для стабильной обработки необходимо правильно установить пластину в державку. • Удостоверьтесь, что гнездо очищено от грязи и смазки. • На первом этапе установки, легко внедрите пластину на место. Удостоверьтесь, что призматические поверхности совпадают. • Затяжной момент винта Ширина пластины Nxm 3 4-5 4 5-6 5 6-7 6/8 7-9 CGFG 51... 4-6 Уникальный стружколом разработан для нарезания глубоких канавок и точения торца к центру и от центра, с превосходным стружкоотделением. HELIFACE HELI-GRIP DO-GRIP DO-GRIP Тип HFPR/L и HGPL Тип GRIP...Y Тип DGN...C Тип DGN...J Для общих операций точения Пластина “всё в одном” : Только для операций Только для операций и нарезания канавок по отрезка, наружное нарезания канавок. нарезания канавок. всем типам материалов. точение и нарезание Прочная режущая кромка Позитивный угол Применяется для нарезания канавок, внутреннее для твёрдых материалов резания, для мягких глубоких канавок на малых точение и нарезание и черновых операций на материалов на малых и и средних подачах 0.04-0.15 канавок, торцевое подачах 0.1-0.2 мм/об. средних подачах 0.05- мм/об. Мин. диаметр канавки точение и нарезание 0.15 мм/об. - 12 мм. канавок. E52 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
