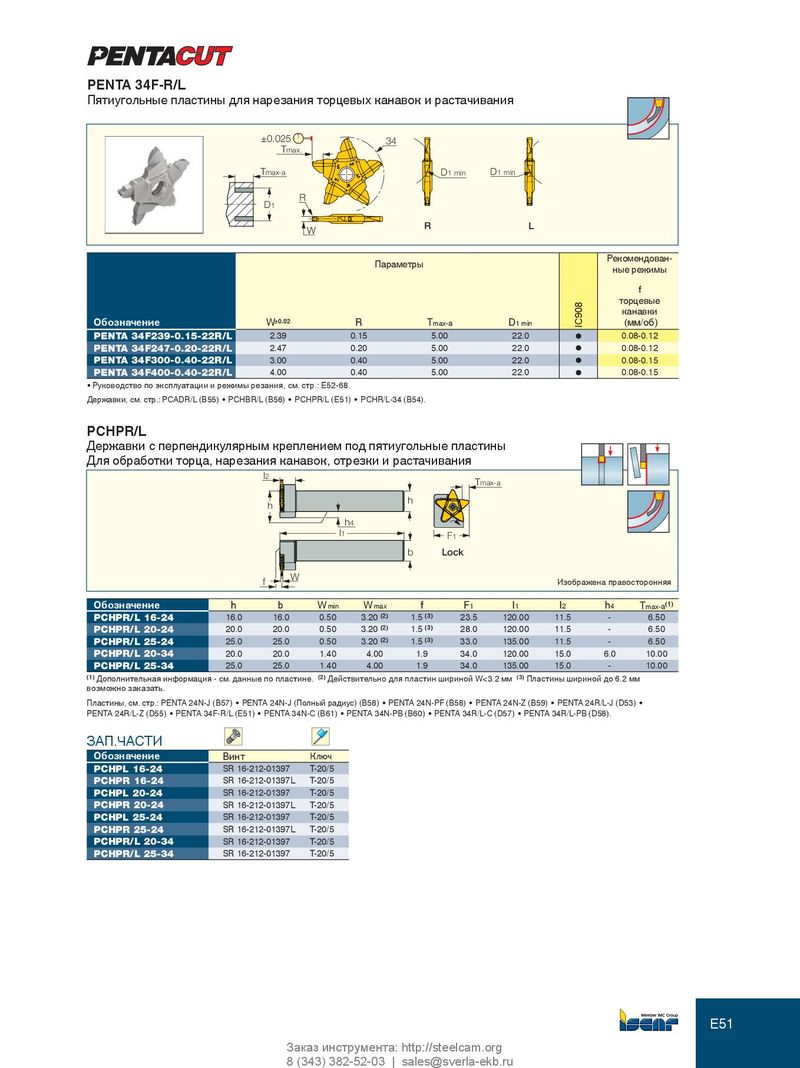

PENTA 34F-R/L Пятиугольные пластины для нарезания торцевых канавок и растачивания ±0.025 34 T max. Tmax-a D1 min D1 min R D 1 R L W Рекомендован- Параметры ные режимы f торцевые канавки Обозначение W ±0.02 R T max- a D 1 min IC908 (мм/об) PENTA 34F239-0.15-22R/L 2.39 0.15 5.00 22.0 l 0.08-0.12 PENTA 34F247-0.20-22R/L 2.47 0.20 5.00 22.0 l 0.08-0.12 PENTA 34F300-0.40-22R/L 3.00 0.40 5.00 22.0 l 0.08-0.15 PENTA 34F400-0.40-22R/L 4.00 0.40 5.00 22.0 l 0.08-0.15 • Руководство по эксплуатации и режимы резания, см. стр.: E52-68. Державки, см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (E51) • PCHR/L-34 (B54). PCHPR/L Державки с перпендикулярным креплением под пятиугольные пластины Для обработки торца, нарезания канавок, отрезки и растачивания l2 Tmax-a h h h4 l1 F1 b Lock W f Изображена правосторонняя Обозначение h b W min W max f F 1 l 1 l 2 h 4 T max- a (1) PCHPR/L 16-24 16.0 16.0 0.50 3.20 (2) 1.5 (3) 23.5 120.00 11.5 - 6.50 PCHPR/L 20-24 20.0 20.0 0.50 3.20 (2) 1.5 (3) 28.0 120.00 11.5 - 6.50 PCHPR/L 25-24 25.0 25.0 0.50 3.20 (2) 1.5 (3) 33.0 135.00 11.5 - 6.50 PCHPR/L 20-34 20.0 20.0 1.40 4.00 1.9 34.0 120.00 15.0 6.0 10.00 PCHPR/L 25-34 25.0 25.0 1.40 4.00 1.9 34.0 135.00 15.0 - 10.00 (1) Дополнительная информация - см. данные по пластине. (2) Действительно для пластин шириной W<3.2 мм (3) Пластины шириной до 6.2 мм возможно заказать. Пластины, см. стр.: PENTA 24N-J (B57) • PENTA 24N-J (Полный радиус) (B58) • PENTA 24N-PF (B58) • PENTA 24N-Z (B59) • PENTA 24R/L-J (D53) • PENTA 24R/L-Z (D55) • PENTA 34F-R/L (E51) • PENTA 34N-C (B61) • PENTA 34N-PB (B60) • PENTA 34R/L-C (D57) • PENTA 34R/L-PB (D58). ЗАП.ЧАСТИ Обозначение Винт Ключ PCHPL 16-24 SR 16-212-01397 T-20/5 PCHPR 16-24 SR 16-212-01397L T-20/5 PCHPL 20-24 SR 16-212-01397 T-20/5 PCHPR 20-24 SR 16-212-01397L T-20/5 PCHPL 25-24 SR 16-212-01397 T-20/5 PCHPR 25-24 SR 16-212-01397L T-20/5 PCHPR/L 20-34 SR 16-212-01397 T-20/5 PCHPR/L 25-34 SR 16-212-01397 T-20/5 E51 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
