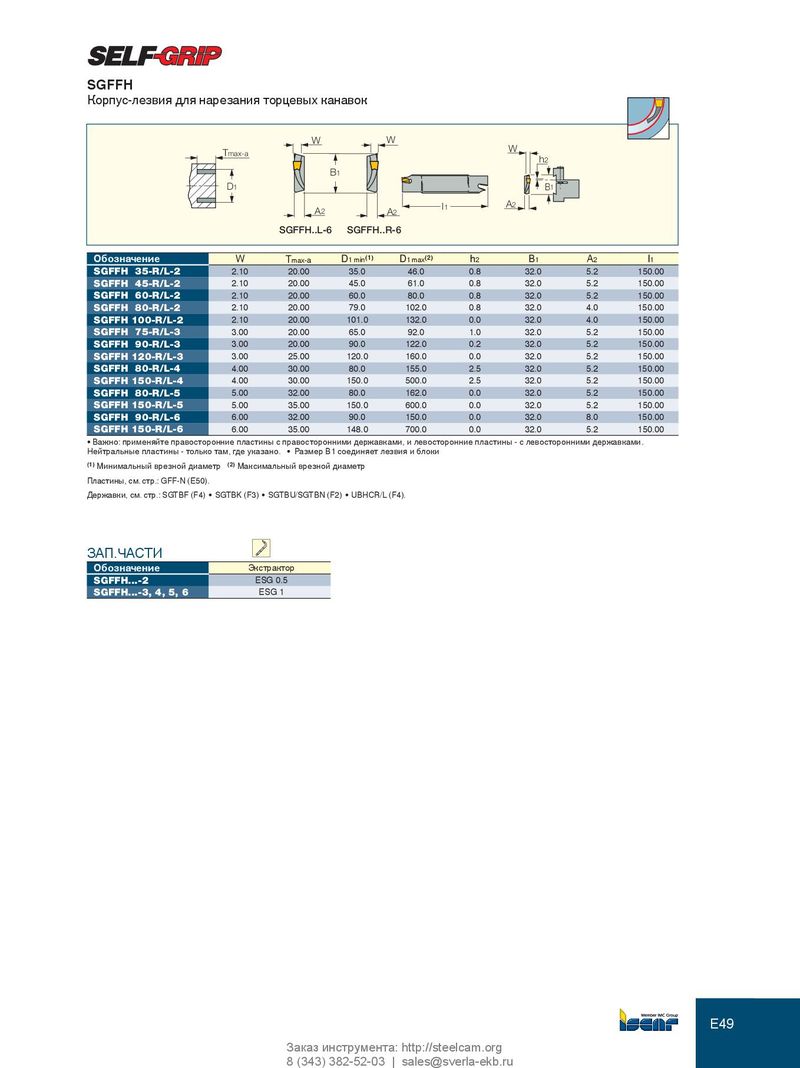

SGFFH Корпус-лезвия для нарезания торцевых канавок W W W Tmax-a h 2 B 1 D 1 B 1 l 1 A 2 A 2 A 2 SGFFH..L-6 SGFFH..R-6 Обозначение W T max- a D 1 min (1) D 1 max (2) h 2 B 1 A 2 l 1 SGFFH 35-R/L-2 2.10 20.00 35.0 46.0 0.8 32.0 5.2 150.00 SGFFH 45-R/L-2 2.10 20.00 45.0 61.0 0.8 32.0 5.2 150.00 SGFFH 60-R/L-2 2.10 20.00 60.0 80.0 0.8 32.0 5.2 150.00 SGFFH 80-R/L-2 2.10 20.00 79.0 102.0 0.8 32.0 4.0 150.00 SGFFH 100-R/L-2 2.10 20.00 101.0 132.0 0.0 32.0 4.0 150.00 SGFFH 75-R/L-3 3.00 20.00 65.0 92.0 1.0 32.0 5.2 150.00 SGFFH 90-R/L-3 3.00 20.00 90.0 122.0 0.2 32.0 5.2 150.00 SGFFH 120-R/L-3 3.00 25.00 120.0 160.0 0.0 32.0 5.2 150.00 SGFFH 80-R/L-4 4.00 30.00 80.0 155.0 2.5 32.0 5.2 150.00 SGFFH 150-R/L-4 4.00 30.00 150.0 500.0 2.5 32.0 5.2 150.00 SGFFH 80-R/L-5 5.00 32.00 80.0 162.0 0.0 32.0 5.2 150.00 SGFFH 150-R/L-5 5.00 35.00 150.0 600.0 0.0 32.0 5.2 150.00 SGFFH 90-R/L-6 6.00 32.00 90.0 150.0 0.0 32.0 8.0 150.00 SGFFH 150-R/L-6 6.00 35.00 148.0 700.0 0.0 32.0 5.2 150.00 • Важно: применяйте правосторонние пластины с правосторонними державками, и левосторонние пластины - с левосторонними державками. Нейтральные пластины - только там, где указано. • Размер B1 соединяет лезвия и блоки (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см. стр.: GFF-N (E50). Державки, см. стр.: SGTBF (F4) • SGTBK (F3) • SGTBU/SGTBN (F2) • UBHCR/L (F4). ЗАП.ЧАСТИ Обозначение Экстрактор SGFFH...-2 ESG 0.5 SGFFH...-3, 4, 5, 6 ESG 1 E49 E49 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
