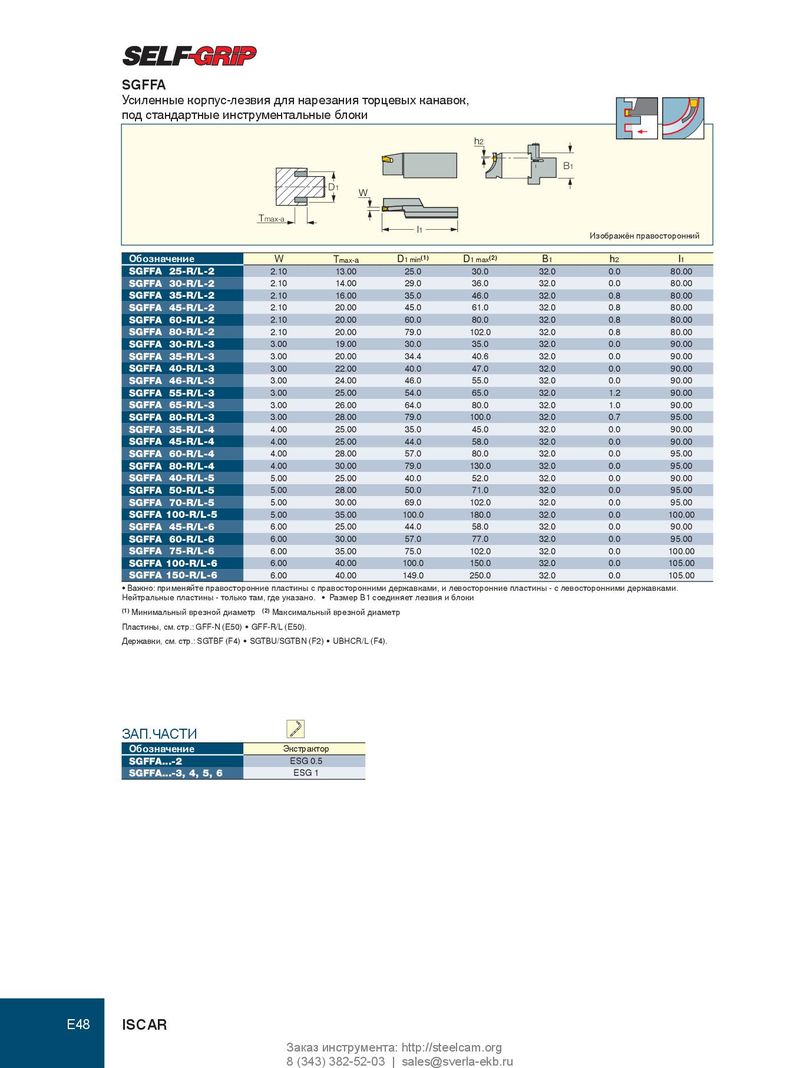

Каталог Iscar инструмент для обработки алюминиевых колёс - страница 139

SGFFA Усиленные корпус-лезвия для нарезания торцевых канавок, под стандартные инструментальные блоки h2 B1 D 1 W Tmax-a l1 Изображён правосторонний Обозначение W T max- a D 1 min (1) D 1 max (2) B 1 h 2 l 1 SGFFA 25-R/L-2 2.10 13.00 25.0 30.0 32.0 0.0 80.00 SGFFA 30-R/L-2 2.10 14.00 29.0 36.0 32.0 0.0 80.00 SGFFA 35-R/L-2 2.10 16.00 35.0 46.0 32.0 0.8 80.00 SGFFA 45-R/L-2 2.10 20.00 45.0 61.0 32.0 0.8 80.00 SGFFA 60-R/L-2 2.10 20.00 60.0 80.0 32.0 0.8 80.00 SGFFA 80-R/L-2 2.10 20.00 79.0 102.0 32.0 0.8 80.00 SGFFA 30-R/L-3 3.00 19.00 30.0 35.0 32.0 0.0 90.00 SGFFA 35-R/L-3 3.00 20.00 34.4 40.6 32.0 0.0 90.00 SGFFA 40-R/L-3 3.00 22.00 40.0 47.0 32.0 0.0 90.00 SGFFA 46-R/L-3 3.00 24.00 46.0 55.0 32.0 0.0 90.00 SGFFA 55-R/L-3 3.00 25.00 54.0 65.0 32.0 1.2 90.00 SGFFA 65-R/L-3 3.00 26.00 64.0 80.0 32.0 1.0 90.00 SGFFA 80-R/L-3 3.00 28.00 79.0 100.0 32.0 0.7 95.00 SGFFA 35-R/L-4 4.00 25.00 35.0 45.0 32.0 0.0 90.00 SGFFA 45-R/L-4 4.00 25.00 44.0 58.0 32.0 0.0 90.00 SGFFA 60-R/L-4 4.00 28.00 57.0 80.0 32.0 0.0 95.00 SGFFA 80-R/L-4 4.00 30.00 79.0 130.0 32.0 0.0 95.00 SGFFA 40-R/L-5 5.00 25.00 40.0 52.0 32.0 0.0 90.00 SGFFA 50-R/L-5 5.00 28.00 50.0 71.0 32.0 0.0 95.00 SGFFA 70-R/L-5 5.00 30.00 69.0 102.0 32.0 0.0 95.00 SGFFA 100-R/L-5 5.00 35.00 100.0 180.0 32.0 0.0 100.00 SGFFA 45-R/L-6 6.00 25.00 44.0 58.0 32.0 0.0 90.00 SGFFA 60-R/L-6 6.00 30.00 57.0 77.0 32.0 0.0 95.00 SGFFA 75-R/L-6 6.00 35.00 75.0 102.0 32.0 0.0 100.00 SGFFA 100-R/L-6 6.00 40.00 100.0 150.0 32.0 0.0 105.00 SGFFA 150-R/L-6 6.00 40.00 149.0 250.0 32.0 0.0 105.00 • Важно: применяйте правосторонние пластины с правосторонними державками, и левосторонние пластины - с левосторонними державками. Нейтральные пластины - только там, где указано. • Размер B1 соединяет лезвия и блоки (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см. стр.: GFF-N (E50) • GFF-R/L (E50). Державки, см. стр.: SGTBF (F4) • SGTBU/SGTBN (F2) • UBHCR/L (F4). ЗАП.ЧАСТИ Обозначение Экстрактор SGFFA...-2 ESG 0.5 SGFFA...-3, 4, 5, 6 ESG 1 E48 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
