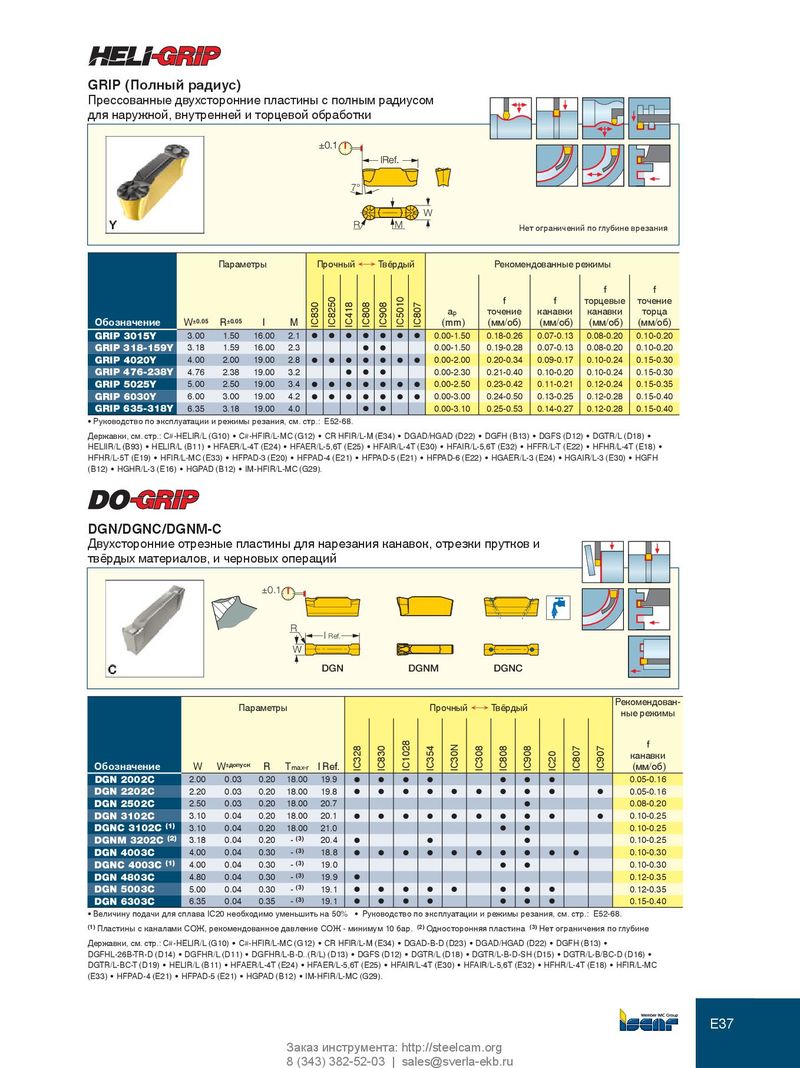

Каталог Iscar инструмент для обработки алюминиевых колёс - страница 128

GRIP (Полный радиус) Прессованные двухсторонние пластины с полным радиусом для наружной, внутренней и торцевой обработки ±0.1 lRef. 7° W R M Нет ограничений по глубине врезания Параметры Прочный Ö Твёрдый Рекомендованные режимы f f f f торцевые точение a p точение канавки канавки торца Обозначение W ±0.05 R ±0.05 l M IC830 IC8250 IC418 IC808 IC908 IC5010 IC807 (mm) (мм/об) (мм/об) (мм/об) (мм/об) GRIP 3015Y 3.00 1.50 16.00 2.1 l l l l l l l 0.00-1.50 0.18-0.26 0.07-0.13 0.08-0.20 0.10-0.20 GRIP 318-159Y 3.18 1.59 16.00 2.3 l l 0.00-1.50 0.19-0.28 0.07-0.13 0.08-0.20 0.10-0.20 GRIP 4020Y 4.00 2.00 19.00 2.8 l l l l l l l 0.00-2.00 0.20-0.34 0.09-0.17 0.10-0.24 0.15-0.30 GRIP 476-238Y 4.76 2.38 19.00 3.2 l l l 0.00-2.30 0.21-0.40 0.10-0.20 0.10-0.24 0.15-0.30 GRIP 5025Y 5.00 2.50 19.00 3.4 l l l l l l l 0.00-2.50 0.23-0.42 0.11-0.21 0.12-0.24 0.15-0.35 GRIP 6030Y 6.00 3.00 19.00 4.2 l l l l l l l 0.00-3.00 0.24-0.50 0.13-0.25 0.12-0.28 0.15-0.40 GRIP 635-318Y 6.35 3.18 19.00 4.0 l l 0.00-3.10 0.25-0.53 0.14-0.27 0.12-0.28 0.15-0.40 • Руководство по эксплуатации и режимы резания, см. стр.: E52-68. Державки, см. стр.: C#-HELIR/L (G10) • C#-HFIR/L-MC (G12) • CR HFIR/L-M (E34) • DGAD/HGAD (D22) • DGFH (B13) • DGFS (D12) • DGTR/L (D18) • HELIIR/L (B93) • HELIR/L (B11) • HFAER/L-4T (E24) • HFAER/L-5,6T (E25) • HFAIR/L-4T (E30) • HFAIR/L-5,6T (E32) • HFFR/L-T (E22) • HFHR/L-4T (E18) • HFHR/L-5T (E19) • HFIR/L-MC (E33) • HFPAD-3 (E20) • HFPAD-4 (E21) • HFPAD-5 (E21) • HFPAD-6 (E22) • HGAER/L-3 (E24) • HGAIR/L-3 (E30) • HGFH (B12) • HGHR/L-3 (E16) • HGPAD (B12) • IM-HFIR/L-MC (G29). DGN/DGNC/DGNM-C Двухсторонние отрезные пластины для нарезания канавок, отрезки прутков и твёрдых материалов, и черновых операций ±0.1 R l Ref. W DGN DGNM DGNC Рекомендован- Параметры Прочный Ö Твёрдый ные режимы f канавки Обозначение W W ±допуск R T max-r l Ref. IC328 IC830 IC1028 IC354 IC30N IC308 IC808 IC908 IC20 IC807 IC907 (мм/об) DGN 2002C 2.00 0.03 0.20 18.00 19.9 l l l l l l l 0.05-0.16 DGN 2202C 2.20 0.03 0.20 18.00 19.8 l l l l l l l l l l 0.05-0.16 DGN 2502C 2.50 0.03 0.20 18.00 20.7 l 0.08-0.20 DGN 3102C 3.10 0.04 0.20 18.00 20.1 l l l l l l l l l l 0.10-0.25 DGNC 3102C (1) 3.10 0.04 0.20 18.00 21.0 l l 0.10-0.25 DGNM 3202C (2) 3.18 0.04 0.20 - (3) 20.4 l l l 0.10-0.25 DGN 4003C 4.00 0.04 0.30 - (3) 18.8 l l l l l l l l l l 0.10-0.30 DGNC 4003C (1) 4.00 0.04 0.30 - (3) 19.0 l l 0.10-0.30 DGN 4803C 4.80 0.04 0.30 - (3) 19.9 l 0.12-0.35 DGN 5003C 5.00 0.04 0.30 - (3) 19.1 l l l l l l l l 0.12-0.35 DGN 6303C 6.35 0.04 0.35 - (3) 19.1 l l l l l l l 0.15-0.40 • Величину подачи для сплава IC20 необходимо уменьшить на 50% • Руководство по эксплуатации и режимы резания, см. стр.: E52-68. (1) Пластины с каналами СОЖ, рекомендованное давление СОЖ - минимум 10 бар. (2) Односторонняя пластина (3) Нет ограничения по глубине Державки, см. стр.: C#-HELIR/L (G10) • C#-HFIR/L-MC (G12) • CR HFIR/L-M (E34) • DGAD-B-D (D23) • DGAD/HGAD (D22) • DGFH (B13) • DGFHL-26B-TR-D (D14) • DGFHR/L (D11) • DGFHR/L-B-D..(R/L) (D13) • DGFS (D12) • DGTR/L (D18) • DGTR/L-B-D-SH (D15) • DGTR/L-B/BC-D (D16) • DGTR/L-BC-T (D19) • HELIR/L (B11) • HFAER/L-4T (E24) • HFAER/L-5,6T (E25) • HFAIR/L-4T (E30) • HFAIR/L-5,6T (E32) • HFHR/L-4T (E18) • HFIR/L-MC (E33) • HFPAD-4 (E21) • HFPAD-5 (E21) • HGPAD (B12) • IM-HFIR/L-MC (G29). E37 E37 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
