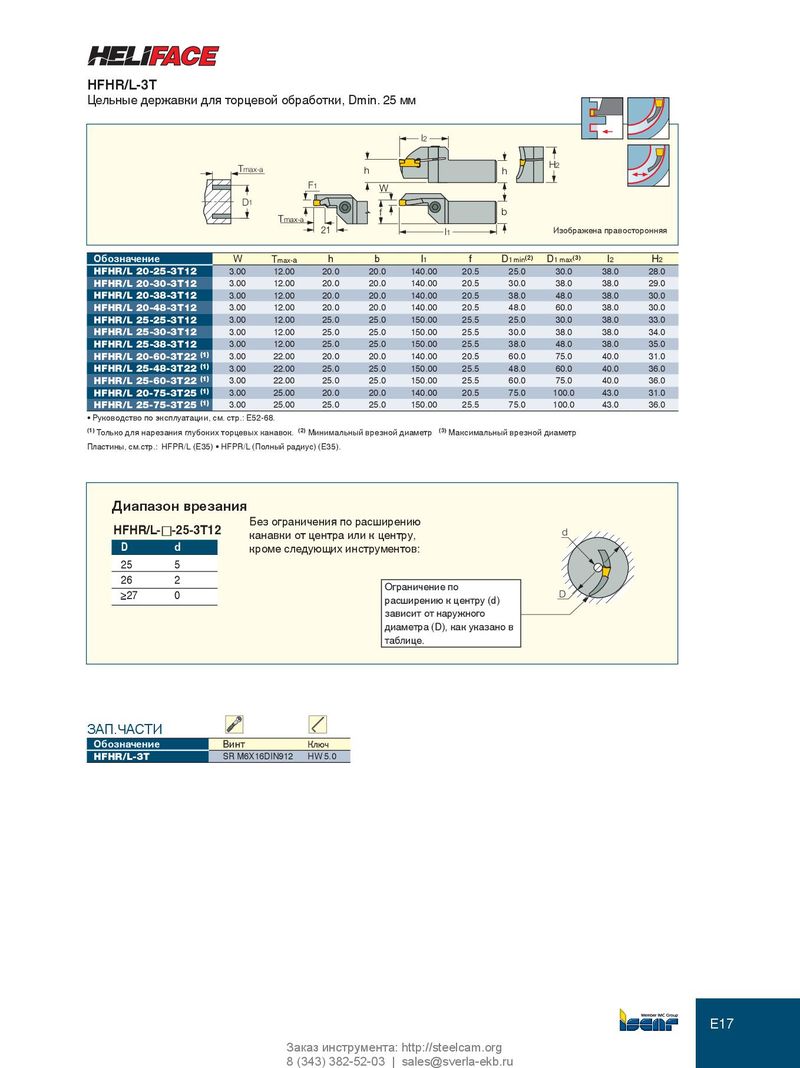

HFHR/L-3T Цельные державки для торцевой обработки, Dmin. 25 мм l2 H2 Tmax-a h h F1 W D 1 f b Tmax-a 21 l1 Изображена правосторонняя Обозначение W T max- a h b l 1 f D 1 min (2) D 1 max (3) l 2 H 2 HFHR/L 20-25-3T12 3.00 12.00 20.0 20.0 140.00 20.5 25.0 30.0 38.0 28.0 HFHR/L 20-30-3T12 3.00 12.00 20.0 20.0 140.00 20.5 30.0 38.0 38.0 29.0 HFHR/L 20-38-3T12 3.00 12.00 20.0 20.0 140.00 20.5 38.0 48.0 38.0 30.0 HFHR/L 20-48-3T12 3.00 12.00 20.0 20.0 140.00 20.5 48.0 60.0 38.0 30.0 HFHR/L 25-25-3T12 3.00 12.00 25.0 25.0 150.00 25.5 25.0 30.0 38.0 33.0 HFHR/L 25-30-3T12 3.00 12.00 25.0 25.0 150.00 25.5 30.0 38.0 38.0 34.0 HFHR/L 25-38-3T12 3.00 12.00 25.0 25.0 150.00 25.5 38.0 48.0 38.0 35.0 HFHR/L 20-60-3T22 (1) 3.00 22.00 20.0 20.0 140.00 20.5 60.0 75.0 40.0 31.0 HFHR/L 25-48-3T22 (1) 3.00 22.00 25.0 25.0 150.00 25.5 48.0 60.0 40.0 36.0 HFHR/L 25-60-3T22 (1) 3.00 22.00 25.0 25.0 150.00 25.5 60.0 75.0 40.0 36.0 HFHR/L 20-75-3T25 (1) 3.00 25.00 20.0 20.0 140.00 20.5 75.0 100.0 43.0 31.0 HFHR/L 25-75-3T25 (1) 3.00 25.00 25.0 25.0 150.00 25.5 75.0 100.0 43.0 36.0 • Руководство по эксплуатации, см. стр.: E52-68. (1) Только для нарезания глубоких торцевых канавок. (2) Минимальный врезной диаметр (3) Максимальный врезной диаметр Пластины, см.стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35). Диапазон врезания Без ограничения по расширению HFHR/L-:-25-3T12 канавки от центра или к центру, d D d кроме следующих инструментов: 25 5 26 2 Ограничение по ≥27 0 D расширению к центру (d) зависит от наружного диаметра (D), как указано в таблице. ЗАП.ЧАСТИ Обозначение Винт Ключ HFHR/L-3T SR M6X16DIN912 HW 5.0 E17 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
