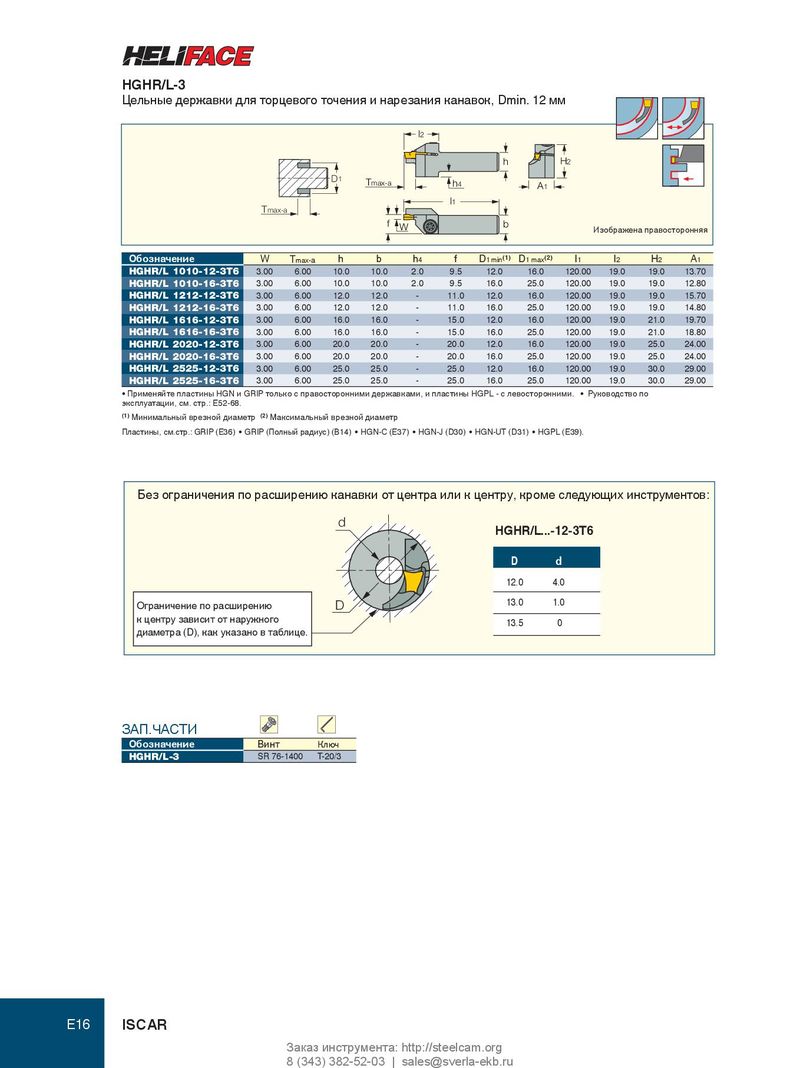

HGHR/L-3 Цельные державки для торцевого точения и нарезания канавок, Dmin. 12 мм l2 h H2 D 1 Tmax-a h4 A1 l1 Tmax-a f W b Изображена правосторонняя Обозначение W T max- a h b h 4 f D 1 min (1) D 1 max (2) l 1 l 2 H 2 A 1 HGHR/L 1010-12-3T6 3.00 6.00 10.0 10.0 2.0 9.5 12.0 16.0 120.00 19.0 19.0 13.70 HGHR/L 1010-16-3T6 3.00 6.00 10.0 10.0 2.0 9.5 16.0 25.0 120.00 19.0 19.0 12.80 HGHR/L 1212-12-3T6 3.00 6.00 12.0 12.0 - 11.0 12.0 16.0 120.00 19.0 19.0 15.70 HGHR/L 1212-16-3T6 3.00 6.00 12.0 12.0 - 11.0 16.0 25.0 120.00 19.0 19.0 14.80 HGHR/L 1616-12-3T6 3.00 6.00 16.0 16.0 - 15.0 12.0 16.0 120.00 19.0 21.0 19.70 HGHR/L 1616-16-3T6 3.00 6.00 16.0 16.0 - 15.0 16.0 25.0 120.00 19.0 21.0 18.80 HGHR/L 2020-12-3T6 3.00 6.00 20.0 20.0 - 20.0 12.0 16.0 120.00 19.0 25.0 24.00 HGHR/L 2020-16-3T6 3.00 6.00 20.0 20.0 - 20.0 16.0 25.0 120.00 19.0 25.0 24.00 HGHR/L 2525-12-3T6 3.00 6.00 25.0 25.0 - 25.0 12.0 16.0 120.00 19.0 30.0 29.00 HGHR/L 2525-16-3T6 3.00 6.00 25.0 25.0 - 25.0 16.0 25.0 120.00 19.0 30.0 29.00 • Применяйте пластины HGN и GRIP только с правосторонними державками, и пластины HGPL - с левосторонними. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр.: GRIP (E36) • GRIP (Полный радиус) (B14) • HGN-C (E37) • HGN-J (D30) • HGN-UT (D31) • HGPL (E39). Без ограничения по расширению канавки от центра или к центру, кроме следующих инструментов: d HGHR/L...-12-3T6 D d 12.0 4.0 Ограничение по расширению 13.0 1.0 D к центру зависит от наружного 13.5 0 диаметра (D), как указано в таблице. ЗАП.ЧАСТИ Обозначение Винт Ключ HGHR/L-3 SR 76-1400 T-20/3 E16 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
