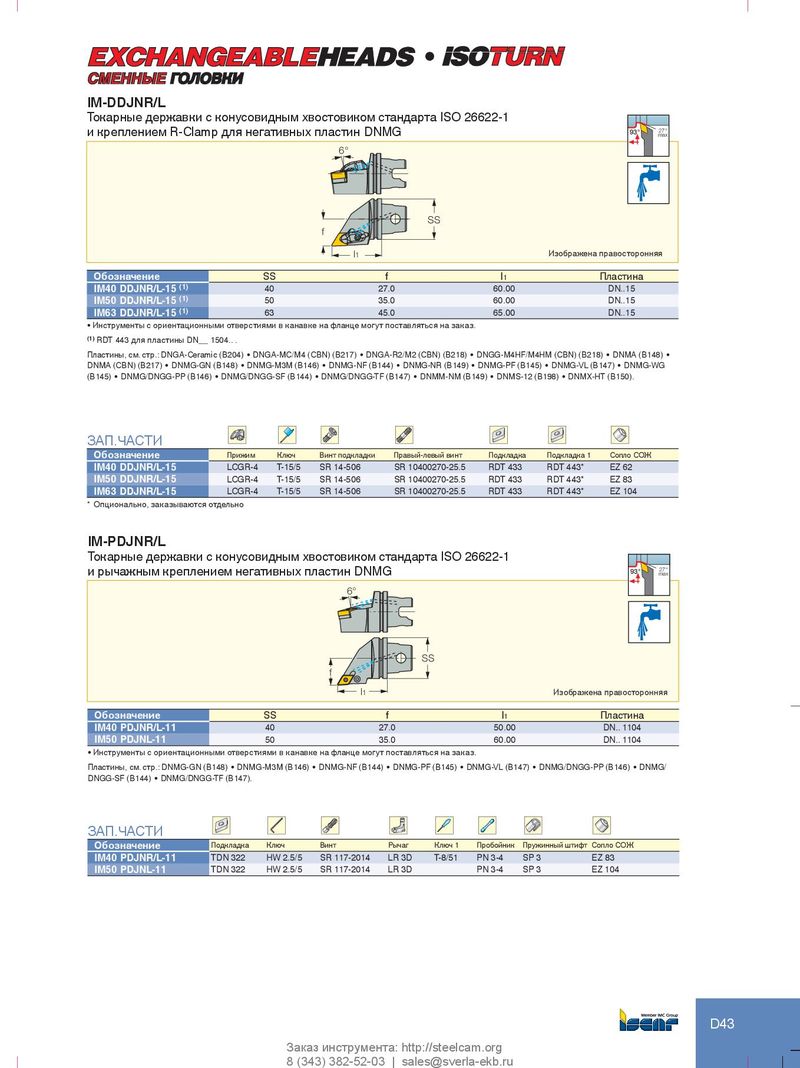

l СМЕННЫЕ ГОЛОВКИ IM-DDJNR/L Токарные державки с конусовидным хвостовиком стандарта ISO 26622-1 и креплением R-Clamp для негативных пластин DNMG 93° 27° max 6° SS f l1 Изображена правосторонняя Обозначение SS f l1 Пластина IM40 DDJNR/L-15 (1) 40 27.0 60.00 DN..15 IM50 DDJNR/L-15 (1) 50 35.0 60.00 DN..15 IM63 DDJNR/L-15 (1) 63 45.0 65.00 DN..15 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. (1) RDT 443 для пластины DN__ 1504.. . Пластины, см. стр.: DNGA‑Ceramic (B204) • DNGA‑MC/M4 (CBN) (B217) • DNGA‑R2/M2 (CBN) (B218) • DNGG‑M4HF/M4HM (CBN) (B218) • DNMA (B148) • DNMA (CBN) (B217) • DNMG‑GN (B148) • DNMG‑M3M (B146) • DNMG‑NF (B144) • DNMG‑NR (B149) • DNMG‑PF (B145) • DNMG‑VL (B147) • DNMG‑WG (B145) • DNMG/DNGG‑PP (B146) • DNMG/DNGG‑SF (B144) • DNMG/DNGG‑TF (B147) • DNMM‑NM (B149) • DNMS‑12 (B198) • DNMX‑HT (B150). ЗАП.ЧАСТИ Обозначение Прижим Ключ Винт подкладки Правый-левый винт Подкладка Подкладка 1 Сопло СОЖ IM40 DDJNR/L-15 LCGR-4 T-15/5 SR 14-506 SR 10400270-25.5 RDT 433 RDT 443* EZ 62 IM50 DDJNR/L-15 LCGR-4 T-15/5 SR 14-506 SR 10400270-25.5 RDT 433 RDT 443* EZ 83 IM63 DDJNR/L-15 LCGR-4 T-15/5 SR 14-506 SR 10400270-25.5 RDT 433 RDT 443* EZ 104 * Опционально, заказываются отдельно IM-PDJNR/L Токарные державки с конусовидным хвостовиком стандарта ISO 26622-1 и рычажным креплением негативных пластин DNMG 93° 27° max 6° SS f l1 Изображена правосторонняя Обозначение SS f l1 Пластина IM40 PDJNR/L-11 40 27.0 50.00 DN.. 1104 IM50 PDJNL-11 50 35.0 60.00 DN.. 1104 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: DNMG‑GN (B148) • DNMG‑M3M (B146) • DNMG‑NF (B144) • DNMG‑PF (B145) • DNMG‑VL (B147) • DNMG/DNGG‑PP (B146) • DNMG/ DNGG‑SF (B144) • DNMG/DNGG‑TF (B147). ЗАП.ЧАСТИ Обозначение Подкладка Ключ Винт Рычаг Ключ 1 Пробойник Пружинный штифт Сопло СОЖ IM40 PDJNR/L-11 TDN 322 HW 2.5/5 SR 117-2014 LR 3D T-8/51 PN 3-4 SP 3 EZ 83 IM50 PDJNL-11 TDN 322 HW 2.5/5 SR 117-2014 LR 3D PN 3-4 SP 3 EZ 104 D43 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
