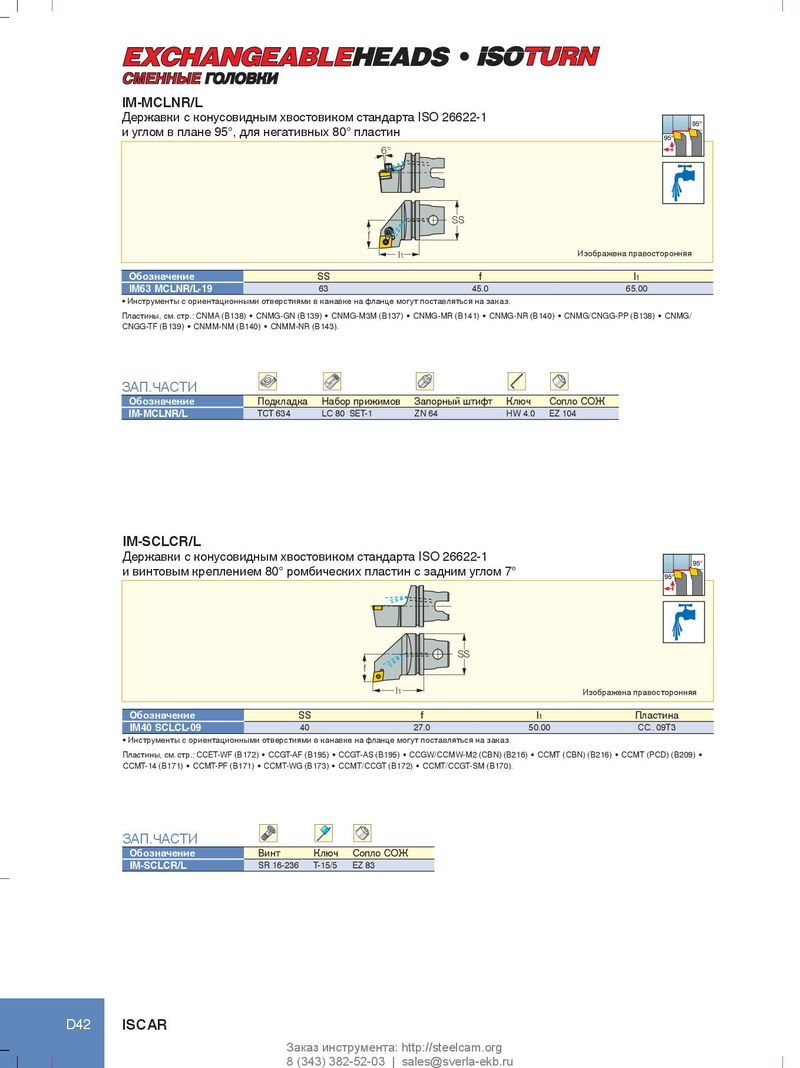

Каталог Iscar инструмент для нарезания резьбы - страница 127

l СМЕННЫЕ ГОЛОВКИ IM-MCLNR/L Державки с конусовидным хвостовиком стандарта ISO 26622-1 95° и углом в плане 95°, для негативных 80° пластин 95° 6° SS f l1 Изображена правосторонняя Обозначение SS f l1 IM63 MCLNR/L-19 63 45.0 65.00 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: CNMA (B138) • CNMG‑GN (B139) • CNMG‑M3M (B137) • CNMG‑MR (B141) • CNMG‑NR (B140) • CNMG/CNGG‑PP (B138) • CNMG/ CNGG‑TF (B139) • CNMM‑NM (B140) • CNMM‑NR (B143). ЗАП.ЧАСТИ Обозначение Подкладка Набор прижимов Запорный штифт Ключ Сопло СОЖ IM-MCLNR/L TCT 634 LC 80 SET-1 ZN 64 HW 4.0 EZ 104 IM-SCLCR/L Державки с конусовидным хвостовиком стандарта ISO 26622-1 95° и винтовым креплением 80° ромбических пластин с задним углом 7° 95° SS f l1 Изображена правосторонняя Обозначение SS f l1 Пластина IM40 SCLCL-09 40 27.0 50.00 CC.. 09T3 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: CCET‑WF (B172) • CCGT‑AF (B195) • CCGT‑AS (B195) • CCGW/CCMW‑M2 (CBN) (B216) • CCMT (CBN) (B216) • CCMT (PCD) (B209) • CCMT‑14 (B171) • CCMT‑PF (B171) • CCMT‑WG (B173) • CCMT/CCGT (B172) • CCMT/CCGT‑SM (B170). ЗАП.ЧАСТИ Обозначение Винт Ключ Сопло СОЖ IM-SCLCR/L SR 16-236 T-15/5 EZ 83 D42 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
