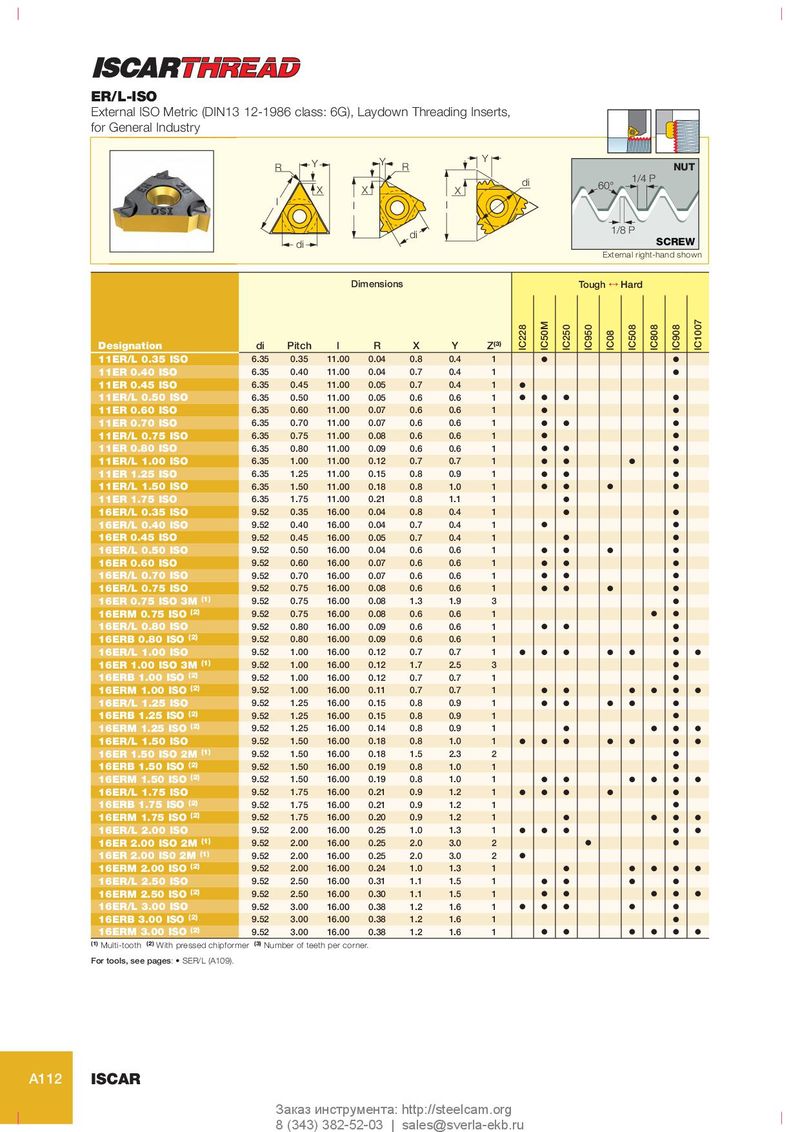

Каталог Iscar инструмент для мелкоразмерной обработки - страница 130

ER/L-ISO
External ISO Metric (DIN13 12-1986 class: 6G), Laydown Threading Inserts,
for General Industry
Y Y Y
R R NUT
di 1/4 P
X X 60°
X
l l l
di 1/8 P
di SCREW
External right-hand shown

Dimensions Tough ¥ Hard


IC1007
IC50M
IC228

IC250
IC950

IC508
IC808
IC908
IC08
Designation di Pitch l R X Y Z(3)
11ER/L 0.35 ISO 6.35 0.35 11.00 0.04 0.8 0.4 1 O O
11ER 0.40 ISO 6.35 0.40 11.00 0.04 0.7 0.4 1 O
11ER 0.45 ISO 6.35 0.45 11.00 0.05 0.7 0.4 1 O
11ER/L 0.50 ISO 6.35 0.50 11.00 0.05 0.6 0.6 1 O O O O
11ER 0.60 ISO 6.35 0.60 11.00 0.07 0.6 0.6 1 O O
11ER 0.70 ISO 6.35 0.70 11.00 0.07 0.6 0.6 1 O O O
11ER/L 0.75 ISO 6.35 0.75 11.00 0.08 0.6 0.6 1 O O
11ER 0.80 ISO 6.35 0.80 11.00 0.09 0.6 0.6 1 O O O
11ER/L 1.00 ISO 6.35 1.00 11.00 0.12 0.7 0.7 1 O O O O
11ER 1.25 ISO 6.35 1.25 11.00 0.15 0.8 0.9 1 O O O
11ER/L 1.50 ISO 6.35 1.50 11.00 0.18 0.8 1.0 1 O O O O
11ER 1.75 ISO 6.35 1.75 11.00 0.21 0.8 1.1 1 O
16ER/L 0.35 ISO 9.52 0.35 16.00 0.04 0.8 0.4 1 O O
16ER/L 0.40 ISO 9.52 0.40 16.00 0.04 0.7 0.4 1 O O
16ER 0.45 ISO 9.52 0.45 16.00 0.05 0.7 0.4 1 O O
16ER/L 0.50 ISO 9.52 0.50 16.00 0.04 0.6 0.6 1 O O O O
16ER 0.60 ISO 9.52 0.60 16.00 0.07 0.6 0.6 1 O O O
16ER/L 0.70 ISO 9.52 0.70 16.00 0.07 0.6 0.6 1 O O O
16ER/L 0.75 ISO 9.52 0.75 16.00 0.08 0.6 0.6 1 O O O O
16ER 0.75 ISO 3M (1) 9.52 0.75 16.00 0.08 1.3 1.9 3 O
16ERM 0.75 ISO (2) 9.52 0.75 16.00 0.08 0.6 0.6 1 O O
16ER/L 0.80 ISO 9.52 0.80 16.00 0.09 0.6 0.6 1 O O O
16ERB 0.80 ISO (2) 9.52 0.80 16.00 0.09 0.6 0.6 1 O
16ER/L 1.00 ISO 9.52 1.00 16.00 0.12 0.7 0.7 1 O O O O O O O
16ER 1.00 ISO 3M (1) 9.52 1.00 16.00 0.12 1.7 2.5 3 O
16ERB 1.00 ISO (2) 9.52 1.00 16.00 0.12 0.7 0.7 1 O
16ERM 1.00 ISO (2) 9.52 1.00 16.00 0.11 0.7 0.7 1 O O O O O O
16ER/L 1.25 ISO 9.52 1.25 16.00 0.15 0.8 0.9 1 O O O O O
16ERB 1.25 ISO (2) 9.52 1.25 16.00 0.15 0.8 0.9 1 O
16ERM 1.25 ISO (2) 9.52 1.25 16.00 0.14 0.8 0.9 1 O O O O
16ER/L 1.50 ISO 9.52 1.50 16.00 0.18 0.8 1.0 1 O O O O O O O
16ER 1.50 ISO 2M (1) 9.52 1.50 16.00 0.18 1.5 2.3 2 O
16ERB 1.50 ISO (2) 9.52 1.50 16.00 0.19 0.8 1.0 1 O
16ERM 1.50 ISO (2) 9.52 1.50 16.00 0.19 0.8 1.0 1 O O O O O O
16ER/L 1.75 ISO 9.52 1.75 16.00 0.21 0.9 1.2 1 O O O O O
16ERB 1.75 ISO (2) 9.52 1.75 16.00 0.21 0.9 1.2 1 O
16ERM 1.75 ISO (2) 9.52 1.75 16.00 0.20 0.9 1.2 1 O O O O
16ER/L 2.00 ISO 9.52 2.00 16.00 0.25 1.0 1.3 1 O O O O O
16ER 2.00 ISO 2M (1) 9.52 2.00 16.00 0.25 2.0 3.0 2 O O
16ER 2.00 IS0 2M (1) 9.52 2.00 16.00 0.25 2.0 3.0 2 O
16ERM 2.00 ISO (2) 9.52 2.00 16.00 0.24 1.0 1.3 1 O O O O O
16ER/L 2.50 ISO 9.52 2.50 16.00 0.31 1.1 1.5 1 O O O O
16ERM 2.50 ISO (2) 9.52 2.50 16.00 0.30 1.1 1.5 1 O O O O O
16ER/L 3.00 ISO 9.52 3.00 16.00 0.38 1.2 1.6 1 O O O O O
16ERB 3.00 ISO (2) 9.52 3.00 16.00 0.38 1.2 1.6 1 O
16ERM 3.00 ISO (2) 9.52 3.00 16.00 0.38 1.2 1.6 1 O O O O O O
(1) Multi-tooth (2) With pressed chipformer (3) Number of teeth per corner.

For tools, see pages: • SER/L (A109).


A112 ISCAR
