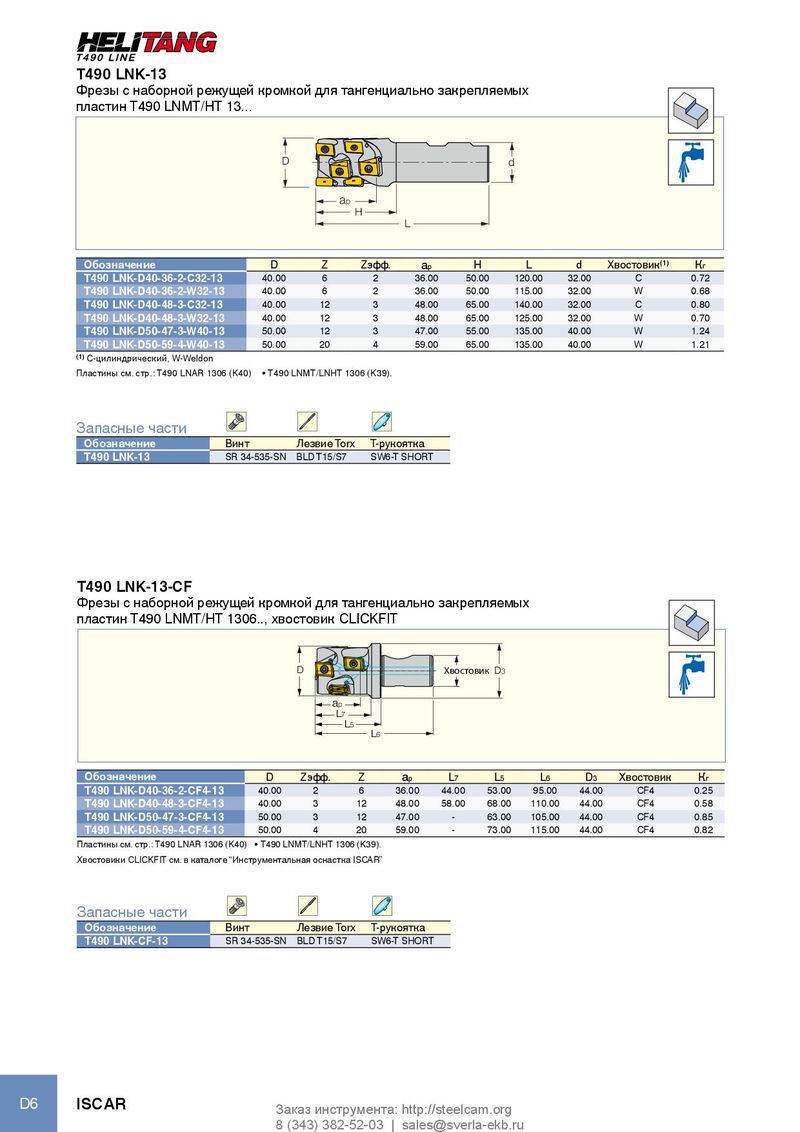

T490 LNK-13
Фрезы с наборной режущей кромкой для тангенциально закрепляемых
пластин T490 LNMT/HT 13...
D d
a
p
H
L
| Обозначение | D | Z | Zэфф. | ap | H | L | d | Хвостовик(1) | Кг |
| T490 LNK-D40-36-2-C32-13 | 40.00 | 6 | 2 | 36.00 | 50.00 | 120.00 | 32.00 | C | 0.72 |
| T490 LNK-D40-36-2-W32-13 | 40.00 | 6 | 2 | 36.00 | 50.00 | 115.00 | 32.00 | W | 0.68 |
| T490 LNK-D40-48-3-C32-13 | 40.00 | 12 | 3 | 48.00 | 65.00 | 140.00 | 32.00 | C | 0.80 |
| T490 LNK-D40-48-3-W32-13 | 40.00 | 12 | 3 | 48.00 | 65.00 | 125.00 | 32.00 | W | 0.70 |
| T490 LNK-D50-47-3-W40-13 | 50.00 | 12 | 3 | 47.00 | 55.00 | 135.00 | 40.00 | W | 1.24 |
| T490 LNK-D50-59-4-W40-13 | 50.00 | 20 | 4 | 59.00 | 65.00 | 135.00 | 40.00 | W | 1.21 |
(1) C-цилиндрический, W-Weldon Пластины см. стр.: T490 LNAR 1306 (K40) • T490 LNMT/LNHT 1306 (K39).
| Запасныечасти | |||
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка |
| T490 LNK-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT |
T490 LNK-13-CF
Фрезы с наборной режущей кромкой для тангенциально закрепляемых
пластин T490 LNMT/HT 1306.., хвостовик CLICKFIT
| D | Хвосто | D3 вик | |||||||
| ap L7 L5 L6 | |||||||||
| Обозначение | D | Zэфф. Z | ap | L7 | L5 | L6 | D3 | Хвостовик | Кг |
| T490 LNK-D40-36-2-CF4-13 | 40.00 | 2 6 | 36.00 | 44.00 | 53.00 | 95.00 | 44.00 | CF4 | 0.25 |
| T490 LNK-D40-48-3-CF4-13 | 40.00 | 3 12 | 48.00 | 58.00 | 68.00 | 110.00 | 44.00 | CF4 | 0.58 |
| T490 LNK-D50-47-3-CF4-13 | 50.00 | 3 12 | 47.00 | - | 63.00 | 105.00 | 44.00 | CF4 | 0.85 |
| T490 LNK-D50-59-4-CF4-13 | 50.00 | 4 20 | 59.00 | - | 73.00 | 115.00 | 44.00 | CF4 | 0.82 |
Пластины см. стр.: T490 LNAR 1306 (K40) • T490 LNMT/LNHT 1306 (K39). Хвостовики CLICKFIT см. в каталоге “Инструментальная оснастка ISCAR”
| Запасныечасти | |||
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка |
| T490 LNK-CF-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT |
