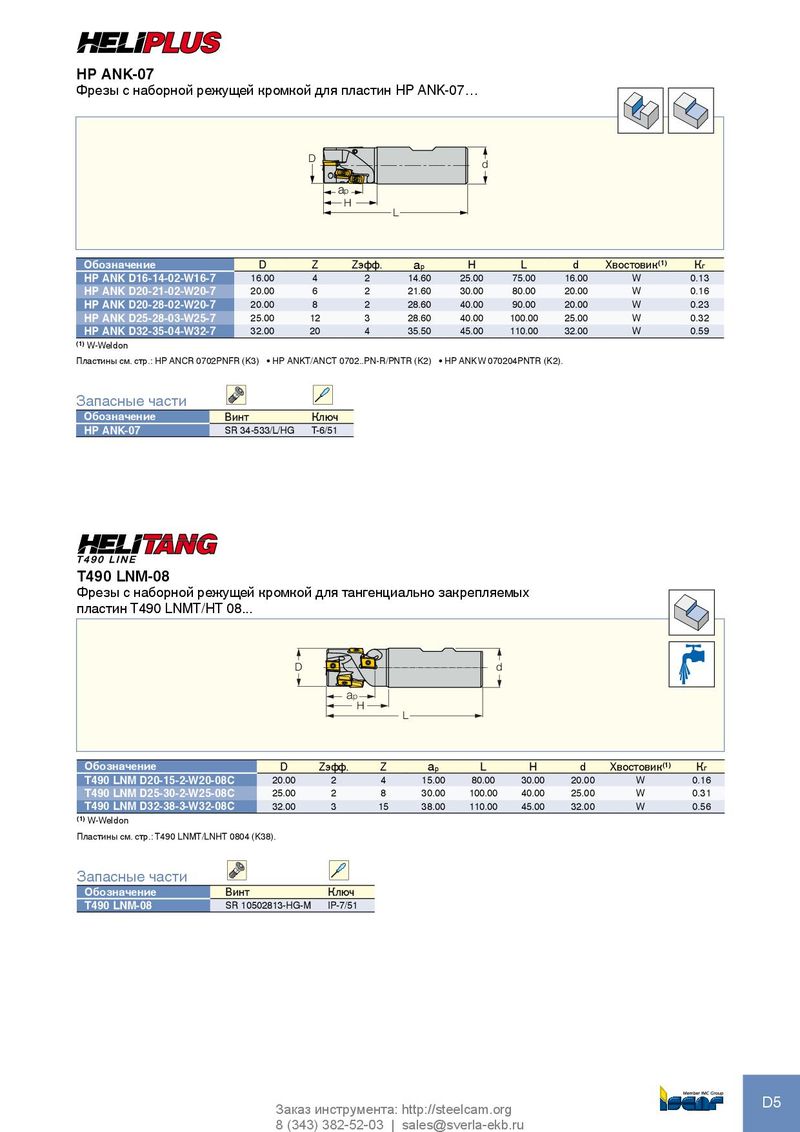

HP ANK-07
Фрезы с наборной режущей кромкой для пластин HP ANK-07…
D d
ap
H
L
| Обозначение | D | Z | Zэфф. | ap | H | L | d | Хвостовик(1) | Кг |
| HP ANK D16-14-02-W16-7 | 16.00 | 4 | 2 | 14.60 | 25.00 | 75.00 | 16.00 | W | 0.13 |
| HP ANK D20-21-02-W20-7 | 20.00 | 6 | 2 | 21.60 | 30.00 | 80.00 | 20.00 | W | 0.16 |
| HP ANK D20-28-02-W20-7 | 20.00 | 8 | 2 | 28.60 | 40.00 | 90.00 | 20.00 | W | 0.23 |
| HP ANK D25-28-03-W25-7 | 25.00 | 12 | 3 | 28.60 | 40.00 | 100.00 | 25.00 | W | 0.32 |
| HP ANK D32-35-04-W32-7 | 32.00 | 20 | 4 | 35.50 | 45.00 | 110.00 | 32.00 | W | 0.59 |
(1) W-Weldon Пластины см. стр.: HP ANCR 0702PNFR (K3) • HP ANKT/ANCT 0702..PN-R/PNTR (K2) • HP ANKW 070204PNTR (K2).
Запасные части
| Обозначение | Винт | Ключ |
| HP ANK-07 | SR 34-533/L/HG | T-6/51 |
T490 LNM-08
Фрезы с наборной режущей кромкой для тангенциально закрепляемых
пластин T490 LNMT/HT 08...
D d
ap
H
L
| Обозначение | D | Zэфф. | Z | ap | L | H | d | Хвостовик(1) | Кг | ||
| T490 LNM D20-15-2-W20-08C | 20.00 | 2 | 4 | 15.00 | 80.00 | 30.00 | 20.00 | W | 0.16 | ||
| T490 LNM D25-30-2-W25-08C | 25.00 | 2 | 8 | 30.00 | 100.00 | 40.00 | 25.00 | W | 0.31 | ||
| T490 LNM D32-38-3-W32-08C | 32.00 | 3 | 15 | 38.00 | 110.00 | 45.00 | 32.00 | W | 0.56 | ||
| (1) W-Weldon | |||||||||||
| Пластины см. стр.: T490 LNMT/LNHT 0804 (K38). | |||||||||||
| Запасные части | |||||||||||
| Обозначение | Винт | Ключ | |||||||||
| T490 LNM-08 | SR 10502813-HG-M | IP-7/51 |
