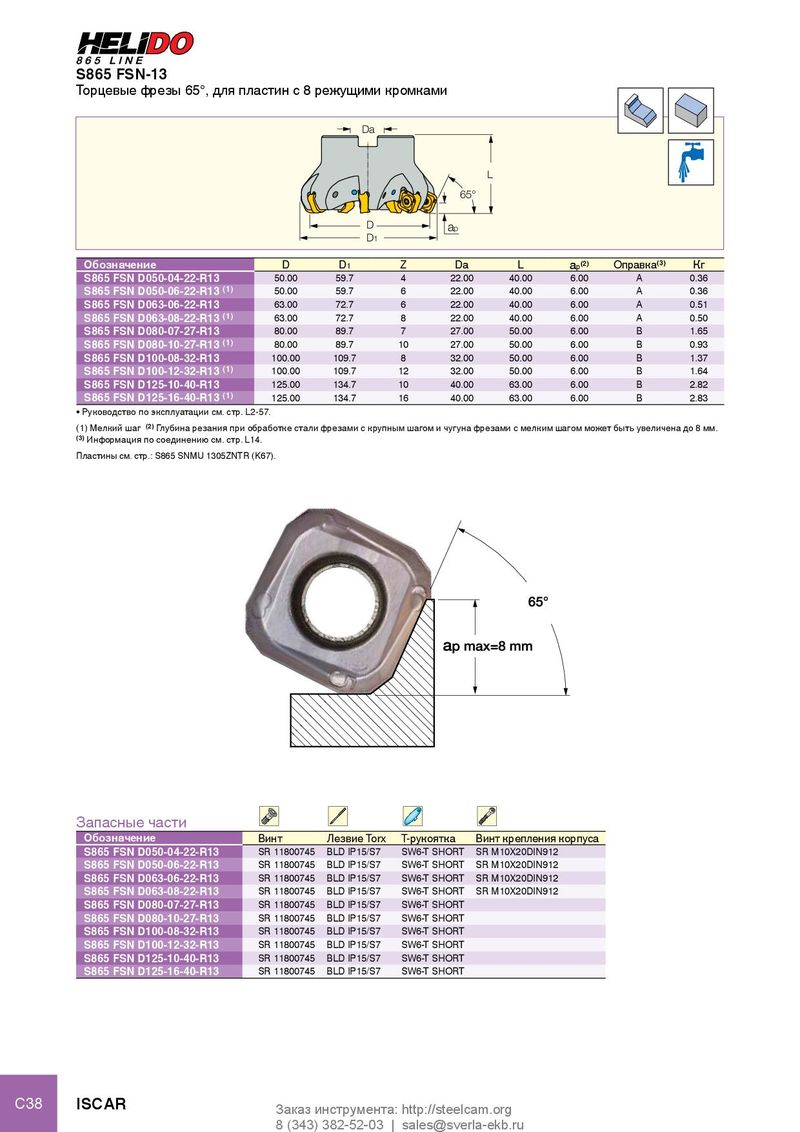

Каталог Iscar инструмент для фрезерования - страница 133

S865 FSN-13 Торцевые фрезы 65°, для пластин с 8 режущими кромками Da L 65° D ap D1 Обозначение D D 1 Z Da L a p (2) Оправка (3) Кг S865 FSN D050-04-22-R13 50.00 59.7 4 22.00 40.00 6.00 A 0.36 S865 FSN D050-06-22-R13 (1) 50.00 59.7 6 22.00 40.00 6.00 A 0.36 S865 FSN D063-06-22-R13 63.00 72.7 6 22.00 40.00 6.00 A 0.51 S865 FSN D063-08-22-R13 (1) 63.00 72.7 8 22.00 40.00 6.00 A 0.50 S865 FSN D080-07-27-R13 80.00 89.7 7 27.00 50.00 6.00 B 1.65 S865 FSN D080-10-27-R13 (1) 80.00 89.7 10 27.00 50.00 6.00 B 0.93 S865 FSN D100-08-32-R13 100.00 109.7 8 32.00 50.00 6.00 B 1.37 S865 FSN D100-12-32-R13 (1) 100.00 109.7 12 32.00 50.00 6.00 B 1.64 S865 FSN D125-10-40-R13 125.00 134.7 10 40.00 63.00 6.00 B 2.82 S865 FSN D125-16-40-R13 (1) 125.00 134.7 16 40.00 63.00 6.00 B 2.83 • Руководство по эксплуатации см. стр. L2-57. (1) Мелкий шаг (2) Глубина резания при обработке стали фрезами с крупным шагом и чугуна фрезами с мелким шагом может быть увеличена до 8 мм. (3) Информация по соединению см. стр. L14. Пластины см. стр.: S865 SNMU 1305ZNTR (K67). Запасные части Обозначение Винт Лезвие Torx T-рукоятка Винт крепления корпуса S865 FSN D050-04-22-R13 SR 11800745 BLD IP15/S7 SW6-T SHORT SR M10X20DIN912 S865 FSN D050-06-22-R13 SR 11800745 BLD IP15/S7 SW6-T SHORT SR M10X20DIN912 S865 FSN D063-06-22-R13 SR 11800745 BLD IP15/S7 SW6-T SHORT SR M10X20DIN912 S865 FSN D063-08-22-R13 SR 11800745 BLD IP15/S7 SW6-T SHORT SR M10X20DIN912 S865 FSN D080-07-27-R13 SR 11800745 BLD IP15/S7 SW6-T SHORT S865 FSN D080-10-27-R13 SR 11800745 BLD IP15/S7 SW6-T SHORT S865 FSN D100-08-32-R13 SR 11800745 BLD IP15/S7 SW6-T SHORT S865 FSN D100-12-32-R13 SR 11800745 BLD IP15/S7 SW6-T SHORT S865 FSN D125-10-40-R13 SR 11800745 BLD IP15/S7 SW6-T SHORT S865 FSN D125-16-40-R13 SR 11800745 BLD IP15/S7 SW6-T SHORT C38 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
