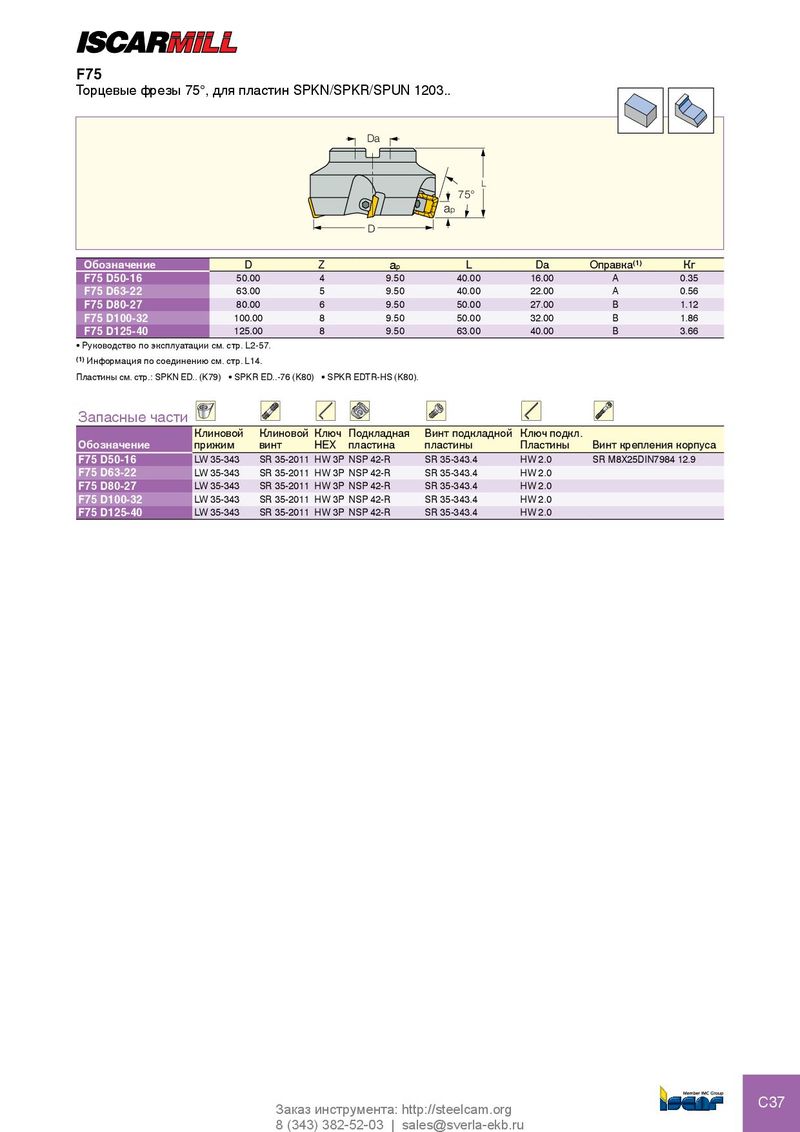

Каталог Iscar инструмент для фрезерования - страница 132

F75 Торцевые фрезы 75°, для пластин SPKN/SPKR/SPUN 1203.. Da L 75° ap D Обозначение D Z a p L Da Оправка (1) Кг F75 D50-16 50.00 4 9.50 40.00 16.00 A 0.35 F75 D63-22 63.00 5 9.50 40.00 22.00 A 0.56 F75 D80-27 80.00 6 9.50 50.00 27.00 B 1.12 F75 D100-32 100.00 8 9.50 50.00 32.00 B 1.86 F75 D125-40 125.00 8 9.50 63.00 40.00 B 3.66 • Руководство по эксплуатации см. стр. L2-57. (1) Информация по соединению см. стр. L14. Пластины см. стр.: SPKN ED.. (K79) • SPKR ED..-76 (K80) • SPKR EDTR-HS (K80). Запасные части Клиновой Клиновой Ключ Подкладная Винт подкладной Ключ подкл. Обозначение прижим винт HEX пластина пластины Пластины Винт крепления корпуса F75 D50-16 LW 35-343 SR 35-2011 HW 3P NSP 42-R SR 35-343.4 HW 2.0 SR M8X25DIN7984 12.9 F75 D63-22 LW 35-343 SR 35-2011 HW 3P NSP 42-R SR 35-343.4 HW 2.0 F75 D80-27 LW 35-343 SR 35-2011 HW 3P NSP 42-R SR 35-343.4 HW 2.0 F75 D100-32 LW 35-343 SR 35-2011 HW 3P NSP 42-R SR 35-343.4 HW 2.0 F75 D125-40 LW 35-343 SR 35-2011 HW 3P NSP 42-R SR 35-343.4 HW 2.0 C37 C37 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
